Bypass 63A Einhand-Rastschalter
8.1.1 Geräteanschluss
8.1.1.1 Anschluss des Bypassschalters
Vor dem Anschluss des Bypassschalters ist sicherzustellen, dass sowohl das
Versorgungsnetz als auch die USV- Anlage ausgeschaltet sind.
Verwenden Sie ausschließlich kompatible Einheiten, die im Zubehör der
jeweiligen Handbücher aufgelistet sind. Hierzu gehören die entsprechende
USV und ein geeignetes Verbindungskabel.
Der Bypassschalter ist mit entsprechenden Klemmleisten zur Ausführung eines
Festanschlusses ausgerüstet. Hierbei sind das Anschlussschema (Abb. 23)
sowie der nachfolgende Schaltplan und Informationen zu beachten:

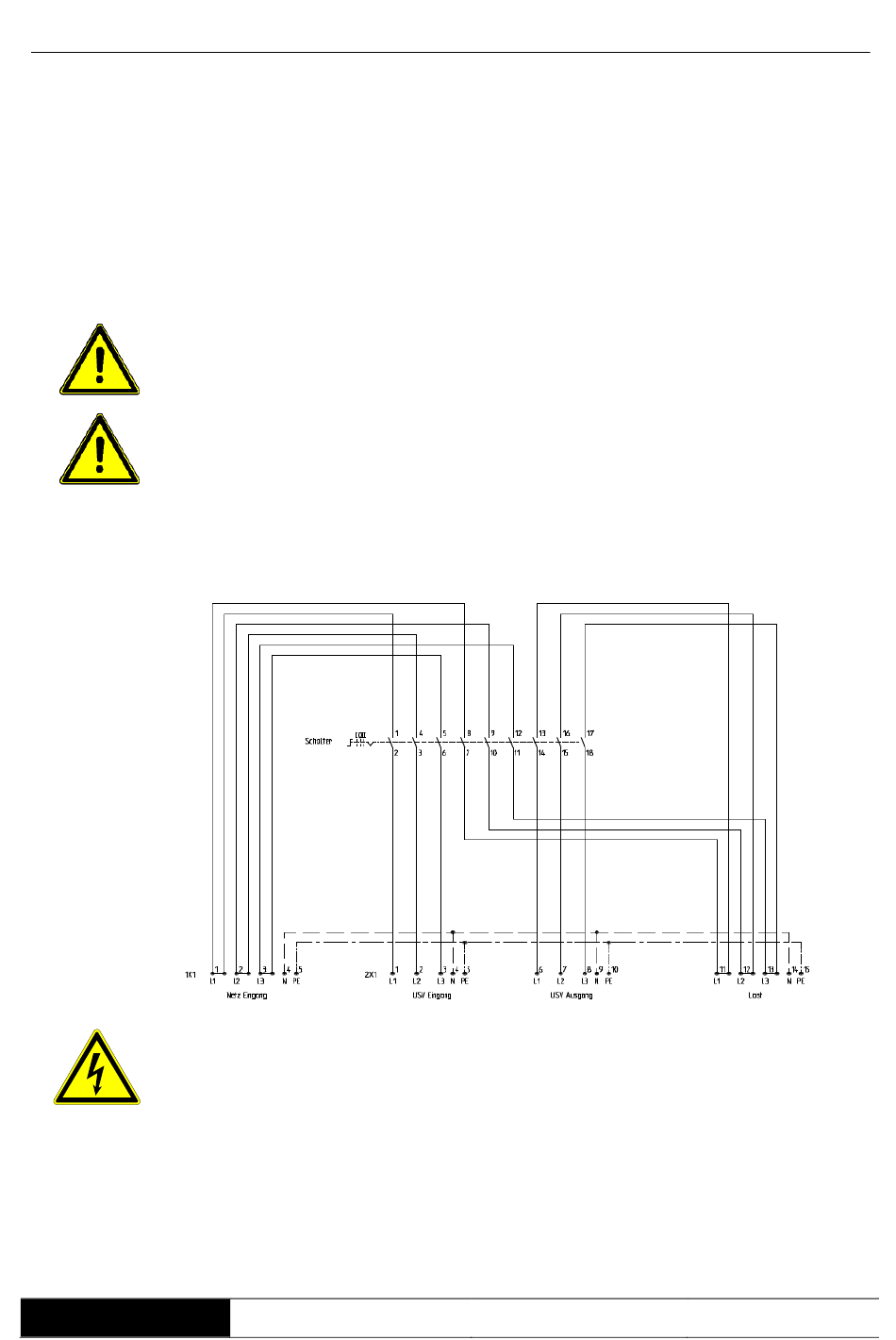

Abb. 2:
Schaltplan
Bypassschalter
Achtung !
Die Anlage umfasst Bauteile mit hoher Spannung und Stromstärke eine un-
sachgemäße Handhabung kann daher zu Elektrounfällen mit u. U. tödlichem
Ausgang bzw. Sachschäden führen.
BYP
Handbuch
Seite 14 von 24
