tams elektronik

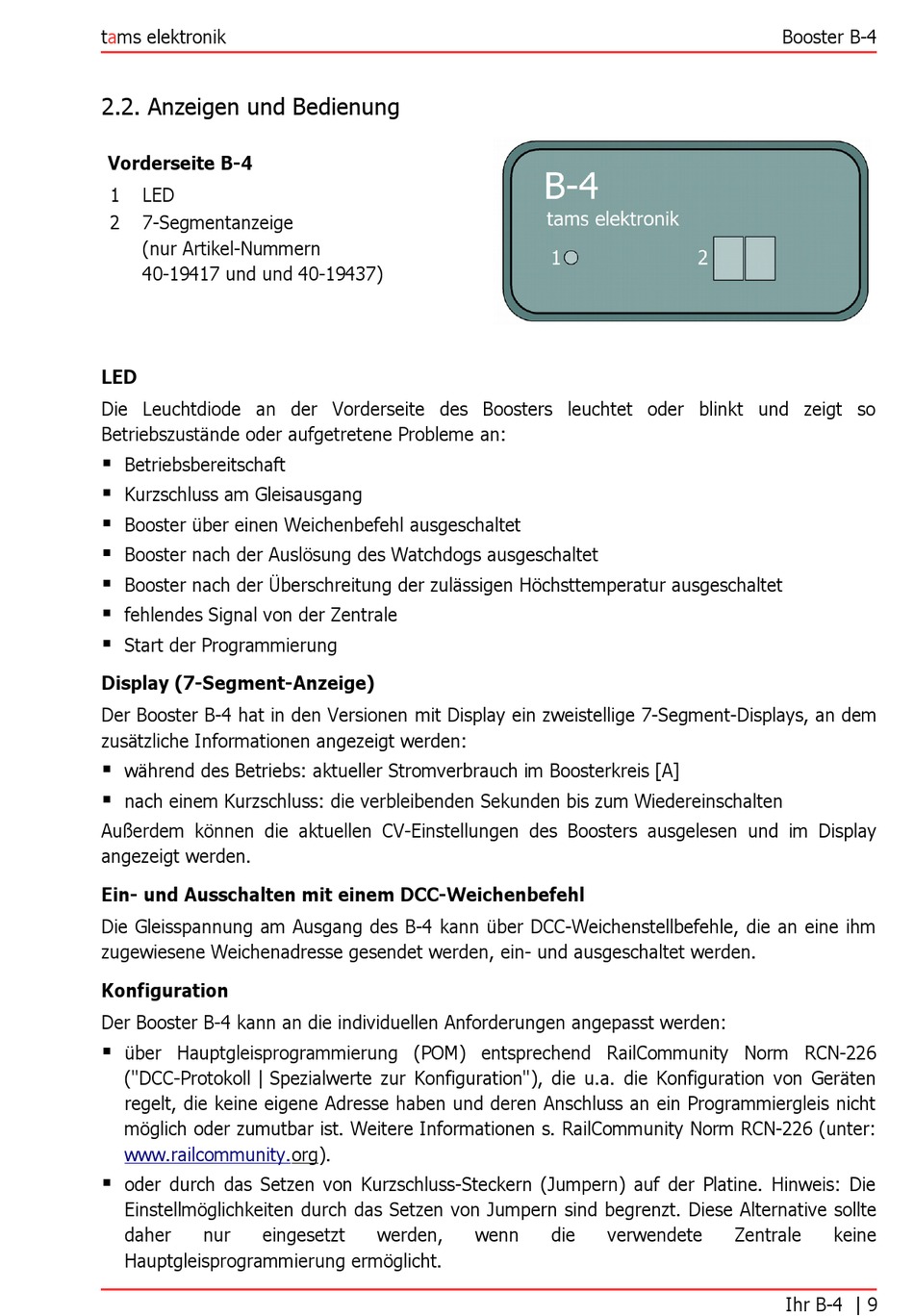

2.2. Anzeigen und Bedienung
Vorderseite B-4
1
LED
2
7-Segmentanzeige
(nur Artikel-Nummern
40-19417 und und 40-19437)
LED
Die Leuchtdiode an der Vorderseite des Boosters leuchtet oder blinkt und zeigt so
Betriebszustände oder aufgetretene Probleme an:
Betriebsbereitschaft
Kurzschluss am Gleisausgang
Booster über einen Weichenbefehl ausgeschaltet
Booster nach der Auslösung des Watchdogs ausgeschaltet
Booster nach der Überschreitung der zulässigen Höchsttemperatur ausgeschaltet
fehlendes Signal von der Zentrale
Start der Programmierung
Display (7-Segment-Anzeige)
Der Booster B-4 hat in den Versionen mit Display ein zweistellige 7-Segment-Displays, an dem
zusätzliche Informationen angezeigt werden:
während des Betriebs: aktueller Stromverbrauch im Boosterkreis [A]
nach einem Kurzschluss: die verbleibenden Sekunden bis zum Wiedereinschalten
Außerdem können die aktuellen CV-Einstellungen des Boosters ausgelesen und im Display
angezeigt werden.
Ein- und Ausschalten mit einem DCC-Weichenbefehl
Die Gleisspannung am Ausgang des B-4 kann über DCC-Weichenstellbefehle, die an eine ihm
zugewiesene Weichenadresse gesendet werden, ein- und ausgeschaltet werden.
Konfiguration
Der Booster B-4 kann an die individuellen Anforderungen angepasst werden:
über Hauptgleisprogrammierung (POM) entsprechend RailCommunity Norm RCN-226
("DCC-Protokoll | Spezialwerte zur Konfiguration"), die u.a. die Konfiguration von Geräten
regelt, die keine eigene Adresse haben und deren Anschluss an ein Programmiergleis nicht
möglich oder zumutbar ist. Weitere Informationen s. RailCommunity Norm RCN-226 (unter:
www.railcommunity.
oder durch das Setzen von Kurzschluss-Steckern (Jumpern) auf der Platine. Hinweis: Die
Einstellmöglichkeiten durch das Setzen von Jumpern sind begrenzt. Diese Alternative sollte
daher
nur
eingesetzt
Hauptgleisprogrammierung ermöglicht.
org).
werden,
wenn
die
verwendete
Booster B-4
Zentrale
keine
Ihr B-4 | 9
