COLLEGAMENTO DELL ' ARIA COMPRESSA AL DISSALDATORE
Nota: quando si usa un qualsiasi dispositivo ad aria compressa sono consigliati gli occhiali di sicurezza
1. Assicurarsi che l' unita' di controllo sia spenta
2. Fissare il tubo di trasporto dell' aria compressa al cavo di alimentazione del
dissaldatore inserendolo nella apposita clip. Fissare il tubo in modo che il tubo
dell' aria compressa resti piu' lungo del cavo di alimentazione.
3. Connettere il tubo dell' aria compressa al dissaldatore. Non necessita alcun
utensile particolare, basta serrare a fondo a mano.
4. Connettere il tubo dell' aria compressa alla linea di aria compressa,interponendo
un filtro ed un regolatore di pressione per alimentare il dissaldatore alla pressione
giusta. Una pressione prossima a 7 Atm puo' causare lo scoppio del tubo dell' aria
compressa. Le prestazioni migliori del dissaldatore si ottengono ad una pressione
di circa 4 Atmosfere.

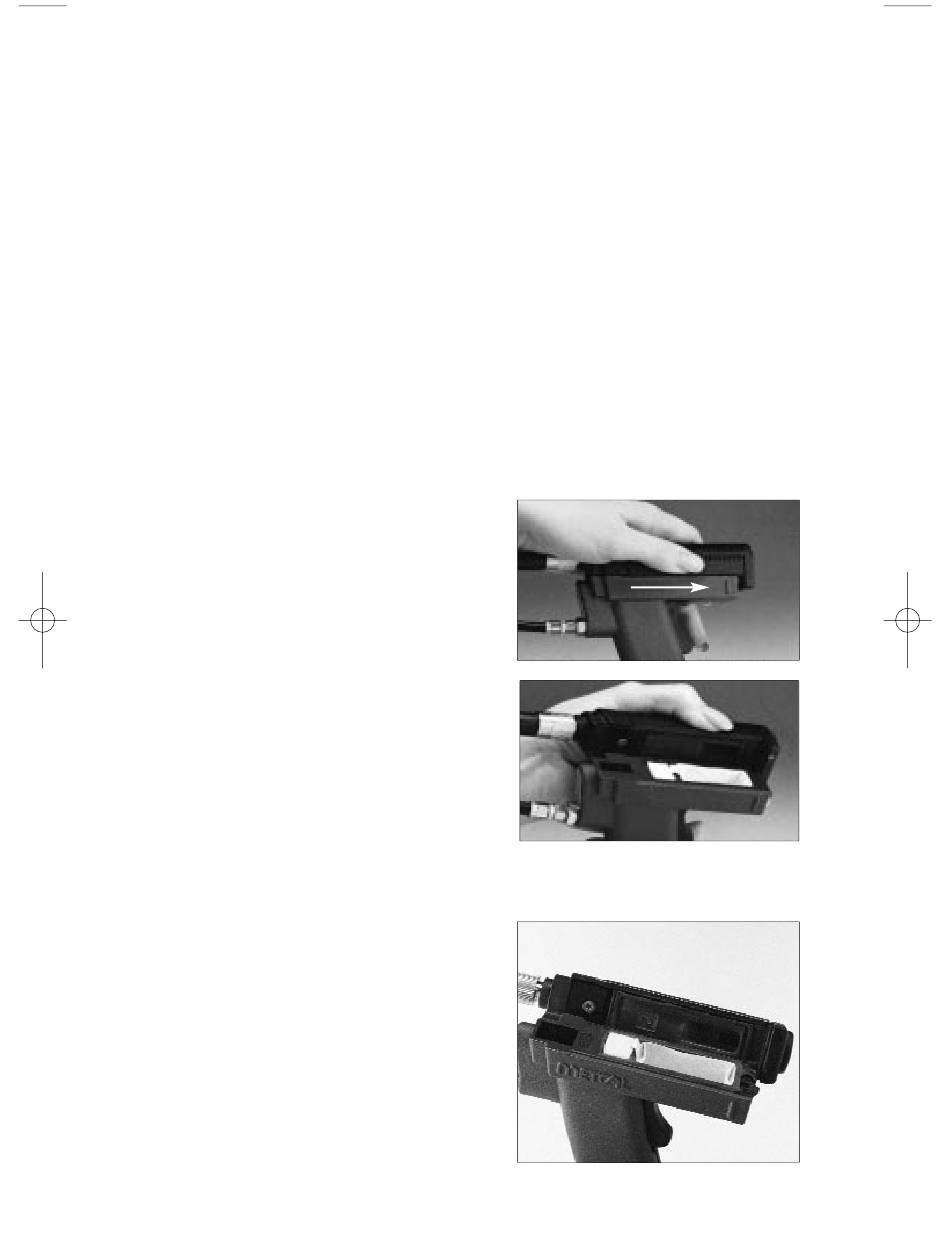

1. Aprire il dissaldatore spingendo in avanti la parte superiore ed alzandola
lateralmente.
2. Applicare uno strato sottile di grasso al
silicone all' interno della parte superiore
della camera raccogli stagno. Questo
evitera' allo stagno di attaccarsi alle pareti
interne della camera raccogli stagno
quando durante la dissaldatura viene
spruzzato nella camera stessa.
3. Verificare le guarnizioni della camera
raccogli stagno. Devono essere sempre
pulite e non danneggiate per assicurare la
tenuta necessaria a garantire un buon
livello di aspirazione dello stagno.
NOTA: TENERE IL GRASSO AL SILICONE LONTANO DAI
GIUNTI SALDATI.
1. Aprire il dissaldatore come descritto sopra.Non e' indispensabile togliere la
cartuccia per collocare i filtri, tuttavia se la
si lascia in loco.
FARE ATTENZIONE: POICHE' LA CARTUCCIA
POTREBBE ESSERE MOLTO CALDA!
2. Posizionare un filtro nuovo nella
cavita'quadrata della camera raccogli
stagno.Posizionare una guarnizione
rettangolare nuova nella cavita' perimetrale
della camera raccogli stagno. Fare
attenzione al corretto posizionamento. La
tacca di riferimento deve essere rivolta
verso la parte posteriore del dissaldatore.
