SUPPORTO MODELLO
Per ogni tipo di giunto, posizionare il legno nel morsetto superiore, sia a
pezzo in lavorazione o un pezzo di scarto, per fornire supporto alla fresatrice sul

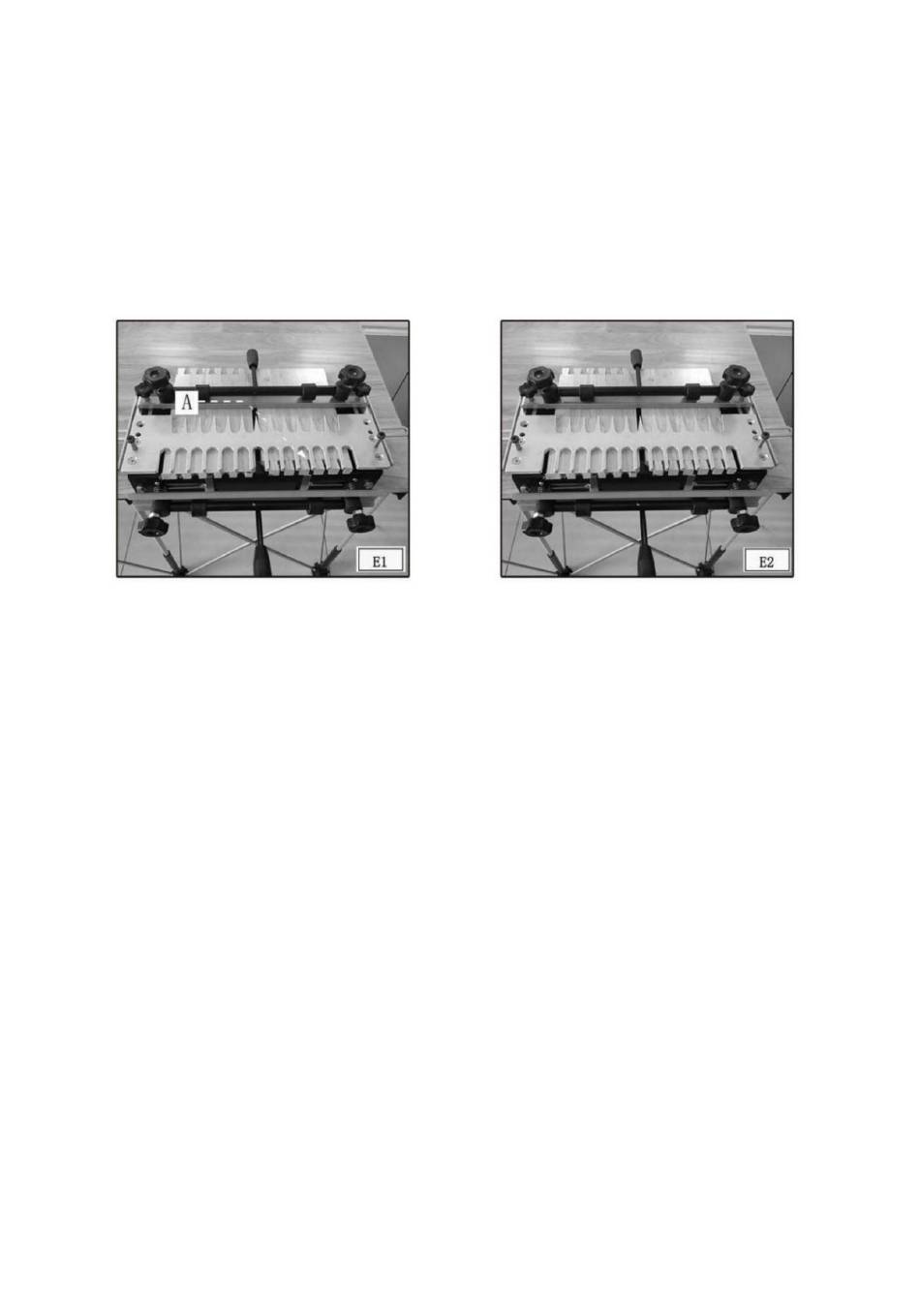

modello. Puoi aggiungere ulteriore supporto inserendo una seconda tavola (A)
Fig. E1 (dello stesso spessore) nel morsetto superiore per garantire che il
il modello è parallelo alla base per tutta la sua lunghezza. Questa pratica funziona
molto bene per pezzi stretti.
POSIZIONAMENTO DEL LEGNO
È necessario posizionare correttamente il pezzo in lavorazione per renderlo attraente
giunti simmetrici. Utilizzare le guide offset per posizionare in modo coerente il
pezzo per un allineamento e una simmetria ottimali.
Fase 1 - Bloccare il pezzo (o il pannello distanziale) (A) Fig. F1 nella
posizione orizzontale. La posizione non è critica, ma il pezzo sì
non estendersi oltre il bordo anteriore della base.
Fase 2 -Montare la dima (Fig. F2) sopra il pezzo orizzontale.
Utilizzare i bulloni di posizionamento per fissare la dima e la base in posizione, quindi serrare
le manopole della sagoma con l'altra.
Passaggio 3: allentare la guida di offset sinistra (A) Fig. F3 con la chiave esagonale (B)
e spostarlo nella posizione all'estrema sinistra.
Fase 4 -Allineare il pezzo verticale (A) Fig. F4 a filo con il fondo
lato del modello. Centrare e bloccare il pezzo tra i
il dito più lontano a sinistra e il dito più vicino a destra del
modello.
Passaggio 5: spostare la guida di offset sinistra (A) Fig. F5 verso destra in modo che sia
a filo con il pezzo verticale (B). Stringere la guida di offset sinistra con
la chiave (C).
Passaggio 6: sbloccare il pezzo orizzontale e farlo scorrere in avanti in modo che si sposti
sia a filo con il pezzo in lavorazione verticale e a filo con l'offset sinistro
guida (Fig. F6), serrare la dima con 4 bulloni a croce.
Supportato
