4. Installation
4.1 Anschlüsse 1 Modul
2a

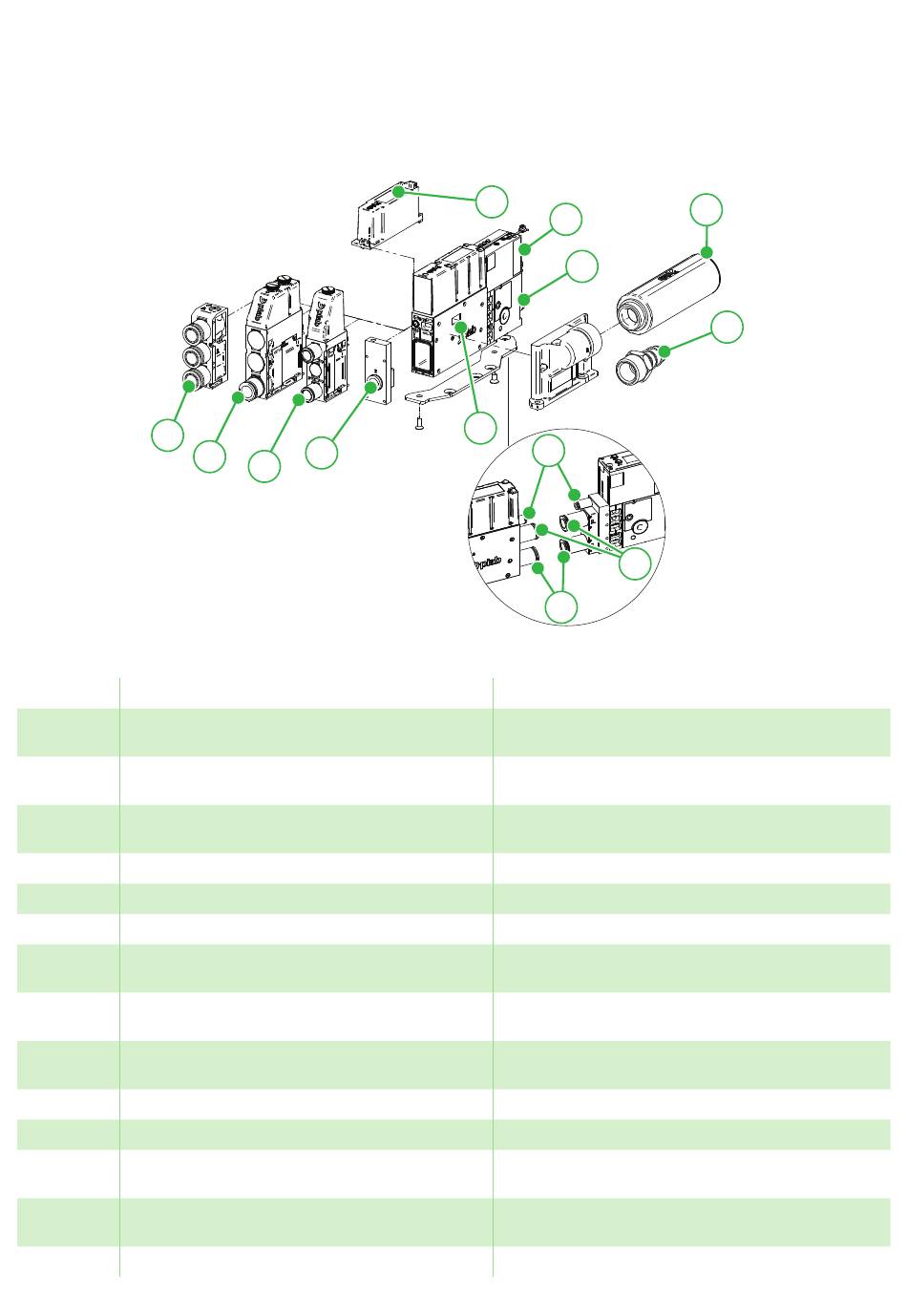

Figure 2 Anschlüsse 1 Modul
Pos. Beschreibung
1 Druckluft
2a Vakuumanschluss (1–3 Anschlüsse)
2b Vakuumanschluss (1–3 Anschlüsse)
2c Vakuumanschluss (1–3 Anschlüsse)
2d Vakuumanschluss
3a Abluft oben (oben montierter Schalldämpfer)
3b Abluft an der Seite (integrierter Schalldämpfer/
oben montierter Schalldämpfer)
3c Zentrale Abluft, kein seitlich montierter Schall-
dämpfer
3d Zentrale Abluft, seitlich montierter Mittelschall-
dämpfer
4 Anschluss
5* Sensoranschluss, Split
6* Ventil-Luftanschluss, Split (Vakuum)
7* Abblase-Luftanschluss, Split
8 Sensoranschluss
Handbuch
2d
2b
2c
piCOMPACT
3a
4
1
3b
5
7
Größe
Push-in: Ø6 / Ø1/4 Zoll / Ø8 (Ø5/16 Zoll ) / Ø10 /
Ø3/8 Zoll
Push-in: Ø10 / Ø3/8 Zoll / Ø12 / Ø1/2 Zoll Widerhaken:
Ø12 /Ø1/2 Zoll
Push-in: Ø10 / Ø3/8 Zoll / Ø12 / Ø1/2 Zoll Widerhaken:
Ø12 /Ø1/2 Zoll
Push-in: Ø8 (Ø5/16 Zoll) / Ø10 / Ø3/8 Zoll
Push-in: Ø10
M12 8p, A-Code / 2x M12 4p
Ø4
Push-in: Ø6 / Ø1/4 Zoll / Ø8 (Ø5/16 Zoll ) / Ø10 /
Ø3/8 Zoll
Push-in: Ø6 / Ø1/4 Zoll / Ø8 (Ø5/16 Zoll ) / Ø10 /
Ø3/8 Zoll
Mit Stopfen versehen / G1/8 Zoll
23 SMART 1 Modul
®
