Installation

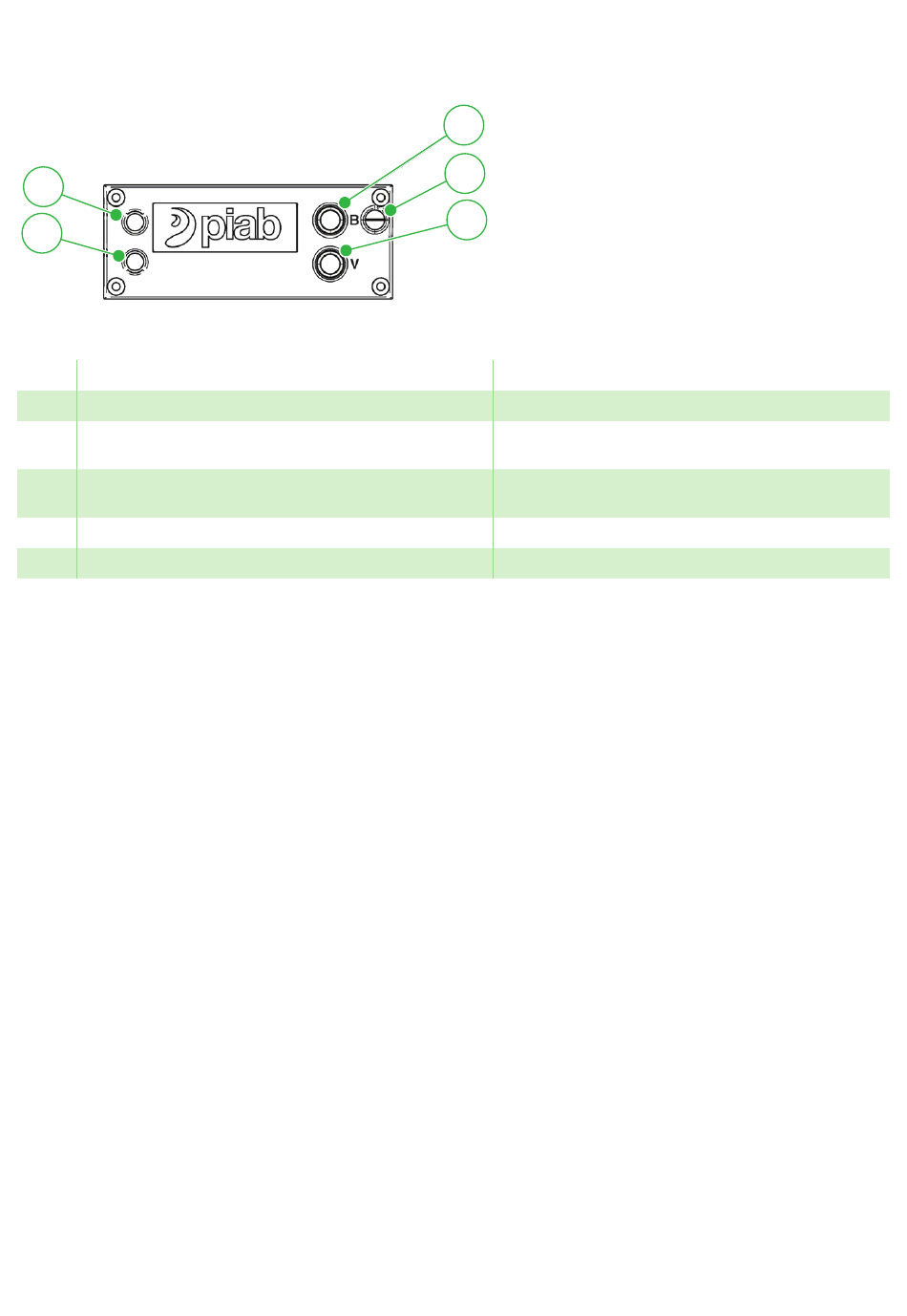

4.2.6 Ventilmodul
L1
L2
Figure 9
Ventilmodul.
Pos.
Beschreibung
A
Einstellung für Abblasevolumenstrom
B*
Handhilfsbetätigung – Abblaseventil, erfordert Stromzu-
fuhr zur Einheit
V*
Handhilfsbetätigung – Vakuumventil, erfordert Stromzu-
fuhr zur Einheit.
L1
LED-Anzeige – Blau, Vakuumventil
L2
LED-Anzeige – Grün, Abblaseventil
*Handhilfsbetätigungs-Funktion für die
automatische
Zustandsüberwachung (ACM). Siehe Handbuch für
Ihre Konfiguration auf www.piab.com
Seite 16/24
Ansicht der Pumpe von oben:
B
A
V
Hinweis
Ømax = 3,7 [0,146 Zoll]
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Taste zum Aktivieren betätigen, zum Deaktivieren
erneut betätigen.
Leuchtet nur bei Aktivierung durch IO.
Leuchtet nur bei Aktivierung durch IO.
piCOMPACT
23 SMART 1 Modul
®
