Einführung in piCOMPACT®®23 SMART 1 Modul
3. Einführung in piCOMPACT®
3.1 Hersteller
Piab AB
Postfach 146
SE-18212 DANDERYD
SCHWEDEN
3.1.1 Kennzeichnungsetikett
Jede Einheit ist durch ein Etikett mit
Identifikationsinformationen gekennzeichnet.
Während der Kommunikation mit Piab AB oder
Service-Centern beziehen Sie sich immer auf die
Etiketteninformationen.
3.2 Produktübersicht
Übersicht 1 Modul

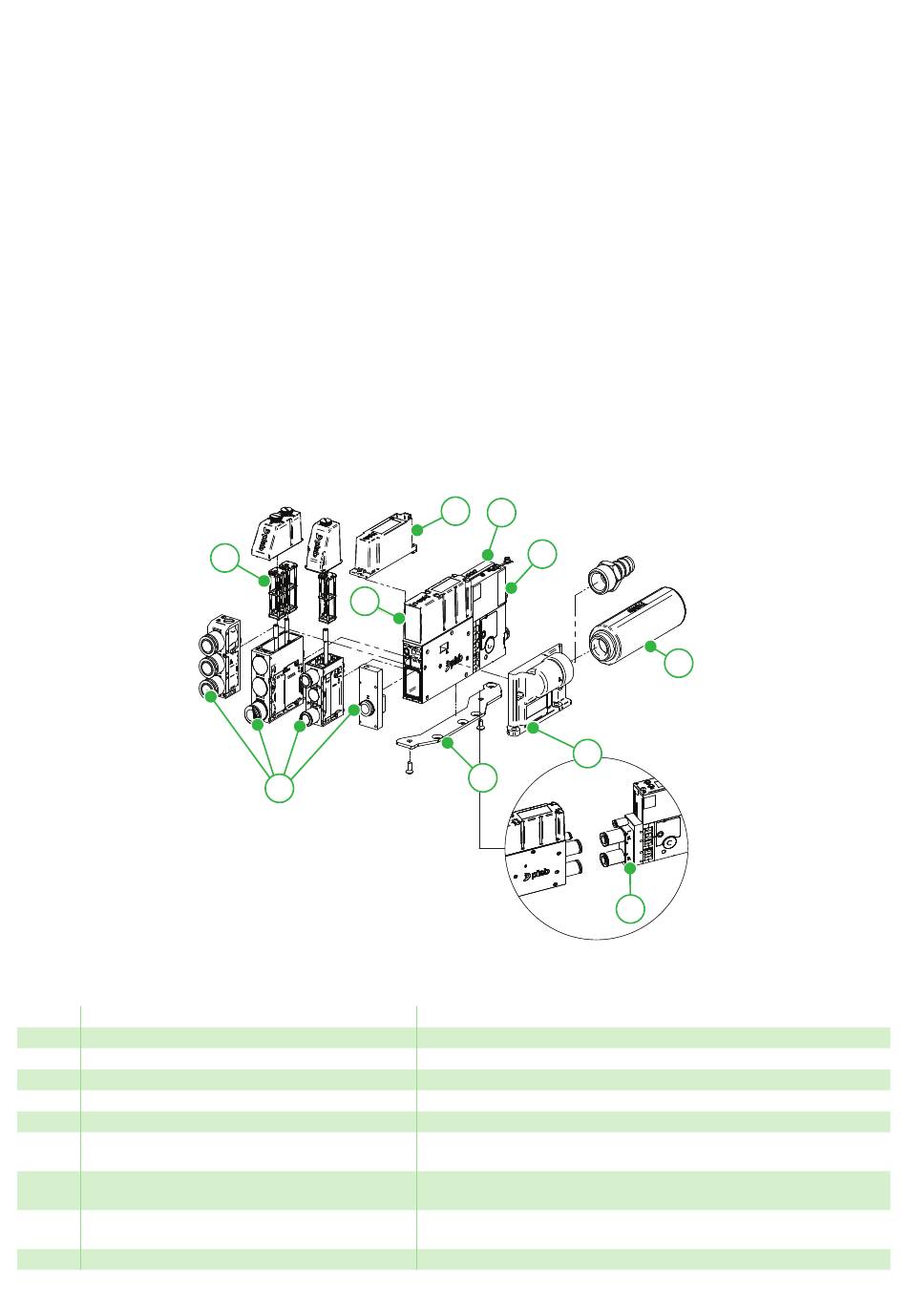

Figure 1 Übersicht 1 Modul.
Pos.
Beschreibung
A
Vakuum-Anschlussblock
B
Vakuumfilter
C
Vakuum-Sensorschalter / Kein Sensor
D
Ventilmodul
E
1x COAX
®
Cartridge / 2x COAX
F
Anschlussplatte für seitlich montierten
Schalldämpfer
G
Oben montierter Schalldämpfer/Seitlich mon-
tierter Schalldämpfer
H
Befestigungsplatte
I
Anschlussblock
Seite 8/24
B
B
B
E
E
E
A
A
A
®
Cartridge
piCOMPACT
23 SMART 1 Modul
®
G
G
G
C
D
F
H
Hinweis
G 3/4 Zoll Gewinde
Nur für integrierte oder oben montierte Schalldämpfer und wenn
„kein Split" ausgewählt ist
Nur für Split
23 SMART 1 Modul
®
G
G
G
I
