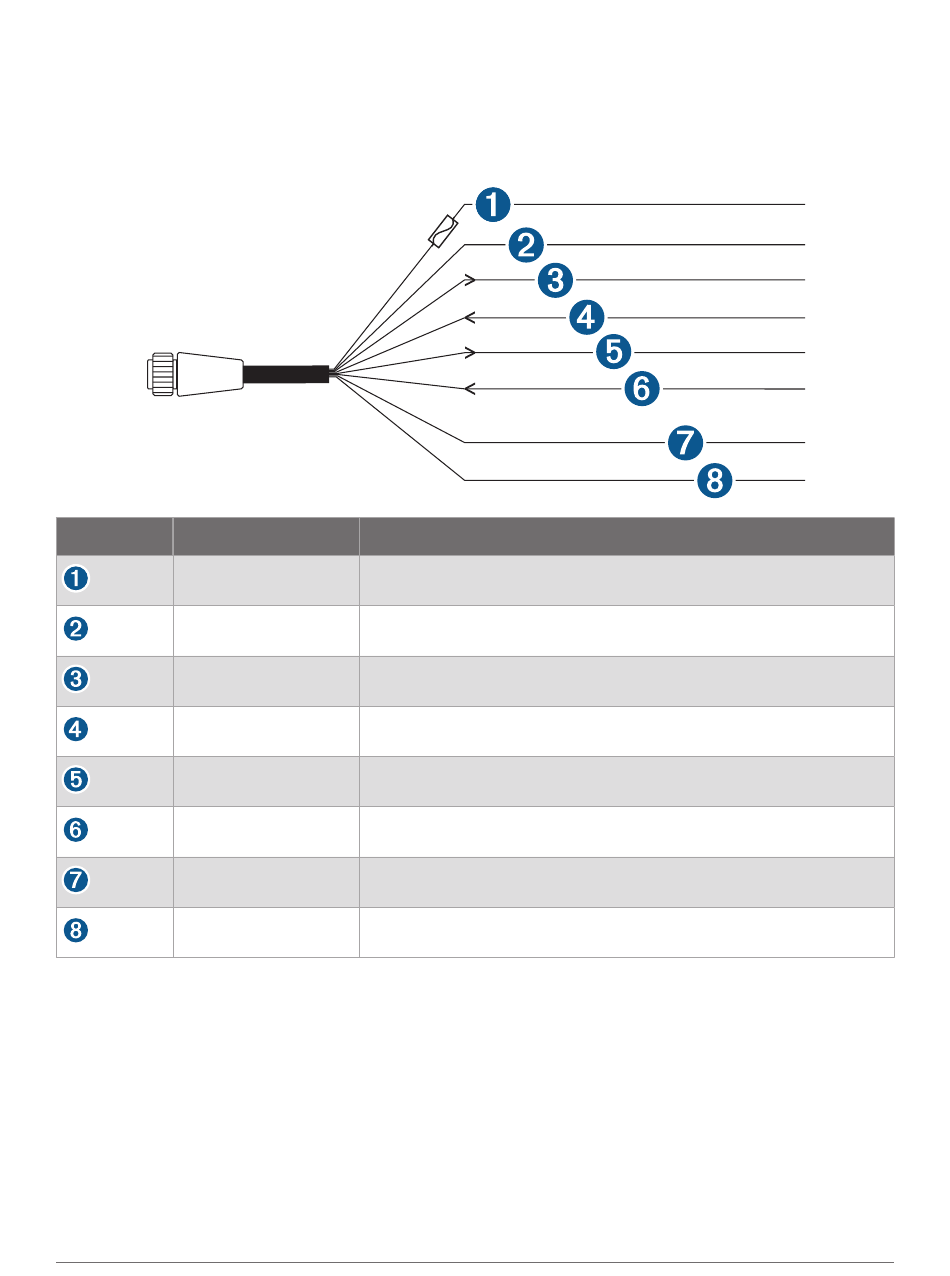

Netz-/NMEA
0183 Kabel
®
• Über den Kabelbaum wird das Gerät mit der Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Signalleuchte oder einem Signalhorn verbunden, um visuelle oder akustische Warnungen abzugeben.
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen erforderlich ist, müssen Sie Leitungen nach
AWG 22 (0,33 mm²) verwenden.
Element
Leitungsfarbe
Rot
Schwarz
Blau
Braun
Grau
Violett
Orange
Gelb
Funktion der Leitung
Leistung
Masse (Stromversorgung und NMEA 0183)
NMEA 0183 Ausgang 1 (Tx)
NMEA 0183 Eingang 1 (Rx)
NMEA 0183 Ausgang 2 (Tx)
NMEA 0183 Eingang 2 (Rx)
Zubehör Ein
Alarm, niedrig
5
