Garmin GPSMAP 1000 Serie Installationsanweisungen Seite 6

Anschließen des Kabelbaums an die Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des
Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.
Falls eine Verlängerung der Strom- und Masseleitungen erforderlich ist, müssen Sie Leitungen nach AWG 18
(0,82 mm²) verwenden.
1 Verlegen Sie den Kabelbaum zur Stromquelle und zum Gerät.
2 Verbinden Sie die rote Leitung mit dem Pluspol (+) und die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3 Installieren Sie den Sicherungsring und den Dichtungsring am Ende des Kabelbaums.
4 Verbinden Sie den Kabelbaum mit dem Gerät, indem Sie den Sicherungsring im Uhrzeigersinn drehen.
Hinweise für NMEA 0183 Verbindungen
• Die Installationsanweisungen aus dem Lieferumfang des NMEA 0183 kompatiblen Geräts sollten
Informationen zum Identifizieren der Sende- (Tx) und Empfangsleitungen (Rx) A (+) und B (-) enthalten.
• Werden NMEA 0183 Geräte mit zwei Sende- und zwei Empfangsleitungen verbunden, müssen der NMEA
2000 Bus und das NMEA 0183 Gerät nicht mit einer gemeinsamen Masse verbunden sein.
®
• Wenn Sie ein NMEA 0183 Gerät nur mit einer Sendeleitung (Tx) oder einer Empfangsleitung (Rx) verbinden,
müssen der NMEA 2000 Bus und das NMEA 0183 Gerät mit einer gemeinsamen Masse verbunden sein.

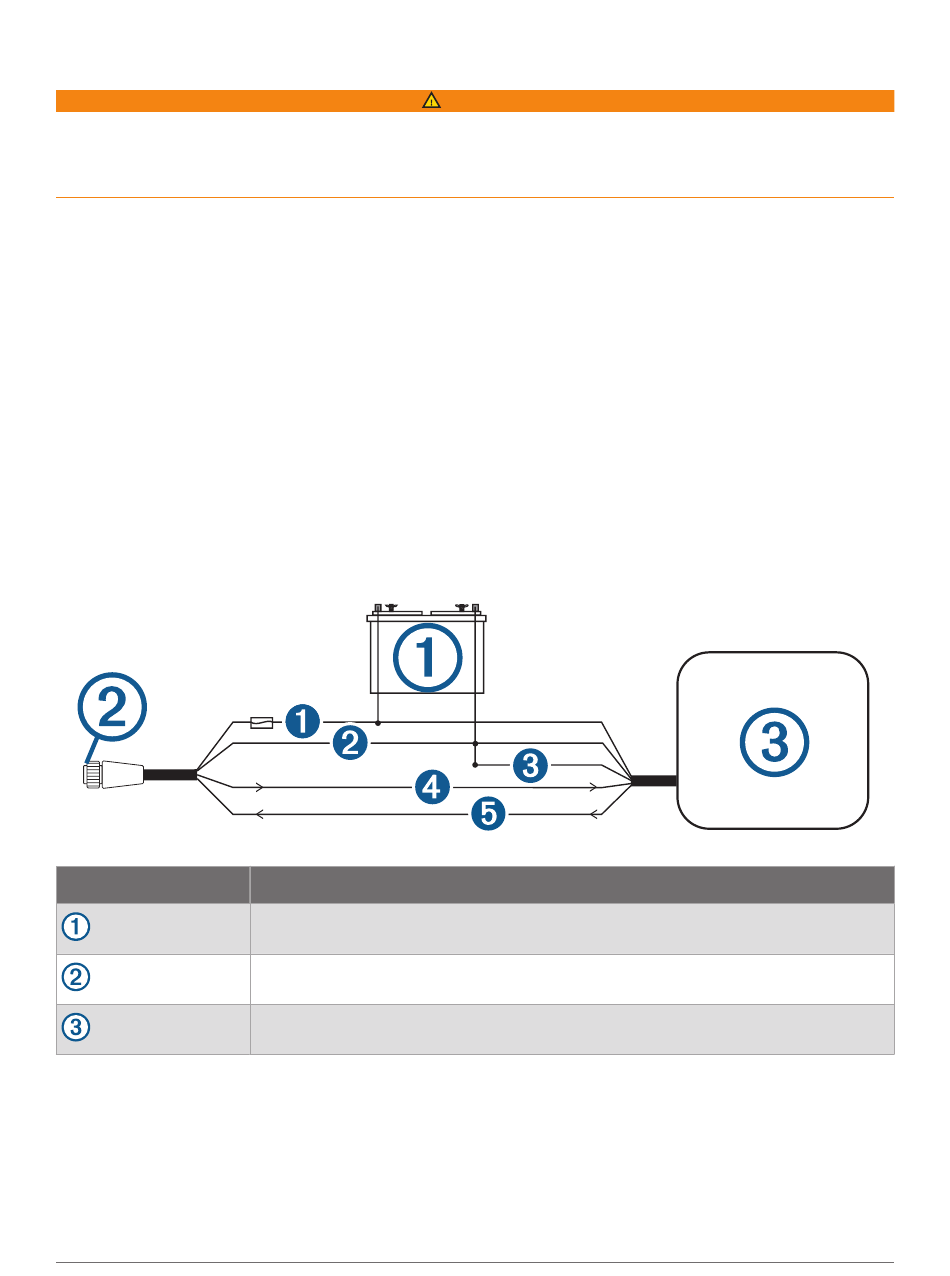

NMEA 0183 Schaltpläne
Element
6
+
Beschreibung
12-V-Gleichstromquelle
Kabelbaum
NMEA 0183 kompatibles Gerät
WARNUNG
-
