Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen extremen Temperaturen oder Umweltbedingungen
ausgesetzt ist. Der Temperaturbereich für dieses Gerät ist in den technischen Daten zum Produkt aufgeführt.
Eine längere Lagerung oder ein längerer Betrieb bei Temperaturen über dem angegebenen Temperaturbereich
kann zu einem Versagen des Geräts führen. Schäden durch extreme Temperaturen und daraus resultierende
Folgen sind nicht von der Garantie abgedeckt.
Mithilfe der mitgelieferten Befestigungsteile und Schablone können Sie das Gerät auf zwei verschiedene
Arten montieren. Sie können das Gerät entweder mit der im Lieferumfang enthaltenen Halterung
und Befestigungsteile aufgesetzt oder mit der ebenfalls im Lieferumfang enthaltenen Schablone und
Befestigungsteile bündig im Armaturenbrett montieren.
Beachten Sie bei der Auswahl eines Montageorts folgende Hinweise.
• Der Montageort sollte während der Bootsführung eine optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen des Geräts ermöglichen, z. B. Tastatur,
Touchscreen und Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts eignen und das Gerät vor übermäßigen Vibrationen
und Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung und den Anschluss aller Kabel bieten.

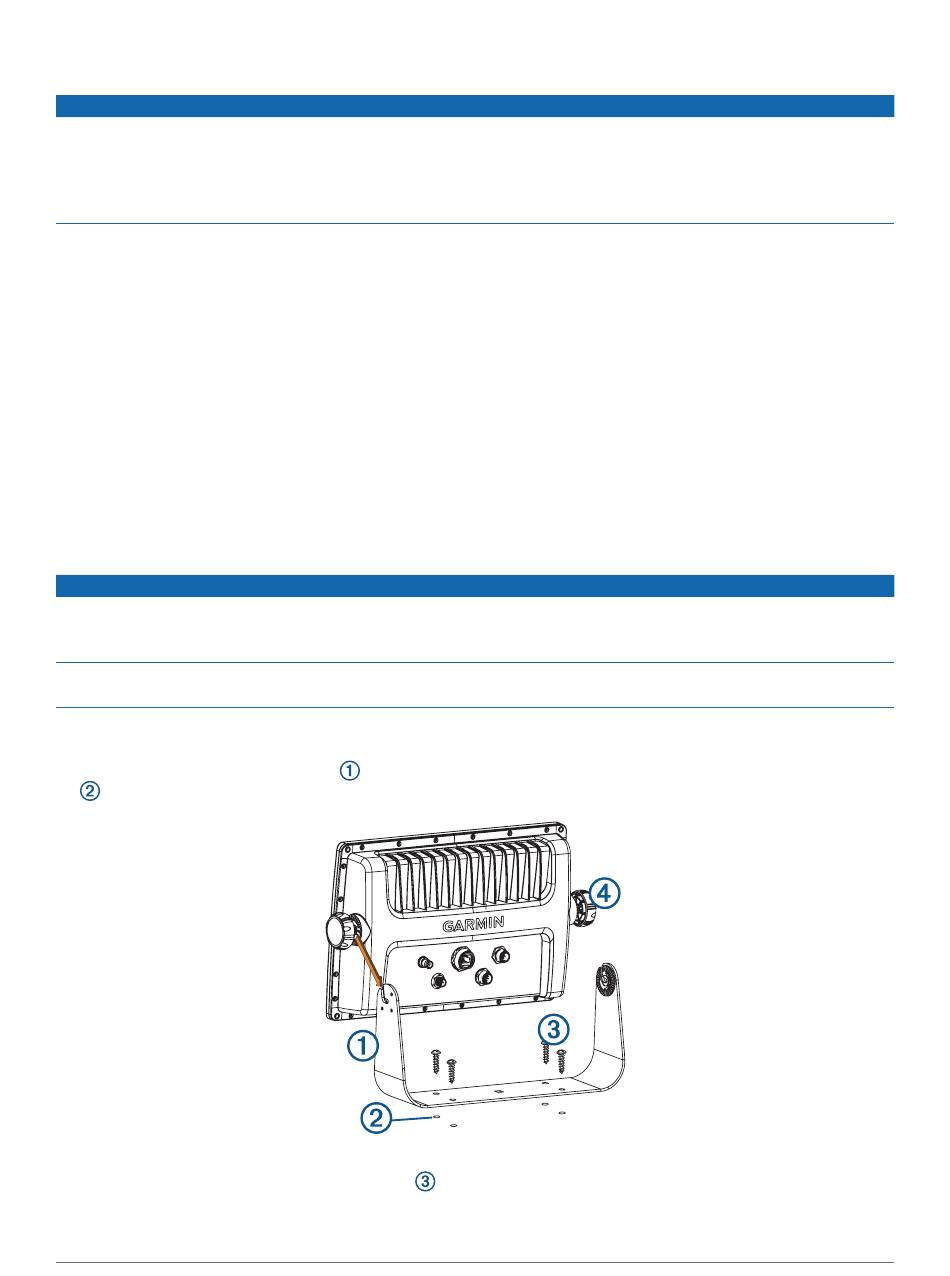

Montage des Geräts mit Haltebügel
Wenn Sie die Halterung in Glasfasermaterial einlassen und festschrauben, wird die Verwendung eines
Senkkopfbohrers empfohlen, um die Ansenkung nur durch die oberste Gelcoat-Schicht zu bohren. Dadurch
wird Rissen in der obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.
Schrauben aus Edelstahl können sich leicht festklemmen, wenn sie in Glasfasermaterial zu stark angezogen
werden. Garmin empfiehlt, vor der Installation ein Schmiermittel auf die Schrauben aufzutragen.
Sie können die mitgelieferte Halterung verwenden, um das Gerät mithilfe eines Haltebügels auf einer ebenen
Oberfläche zu montieren.
1 Verwenden Sie die Bügelhalterung
.
2 Bringen Sie mit einem 3-mm-Bohrer (
3 Verwenden Sie die mitgelieferten Schrauben
befestigen.
2
HINWEIS
HINWEIS
als Schablone, und kennzeichnen Sie die Positionen der Vorbohrungen
1
/
 Zoll) die Vorbohrungen an.
8
, um die Bügelhalterung auf der Montagefläche zu
