9. Hydraulischer Anschluss
80

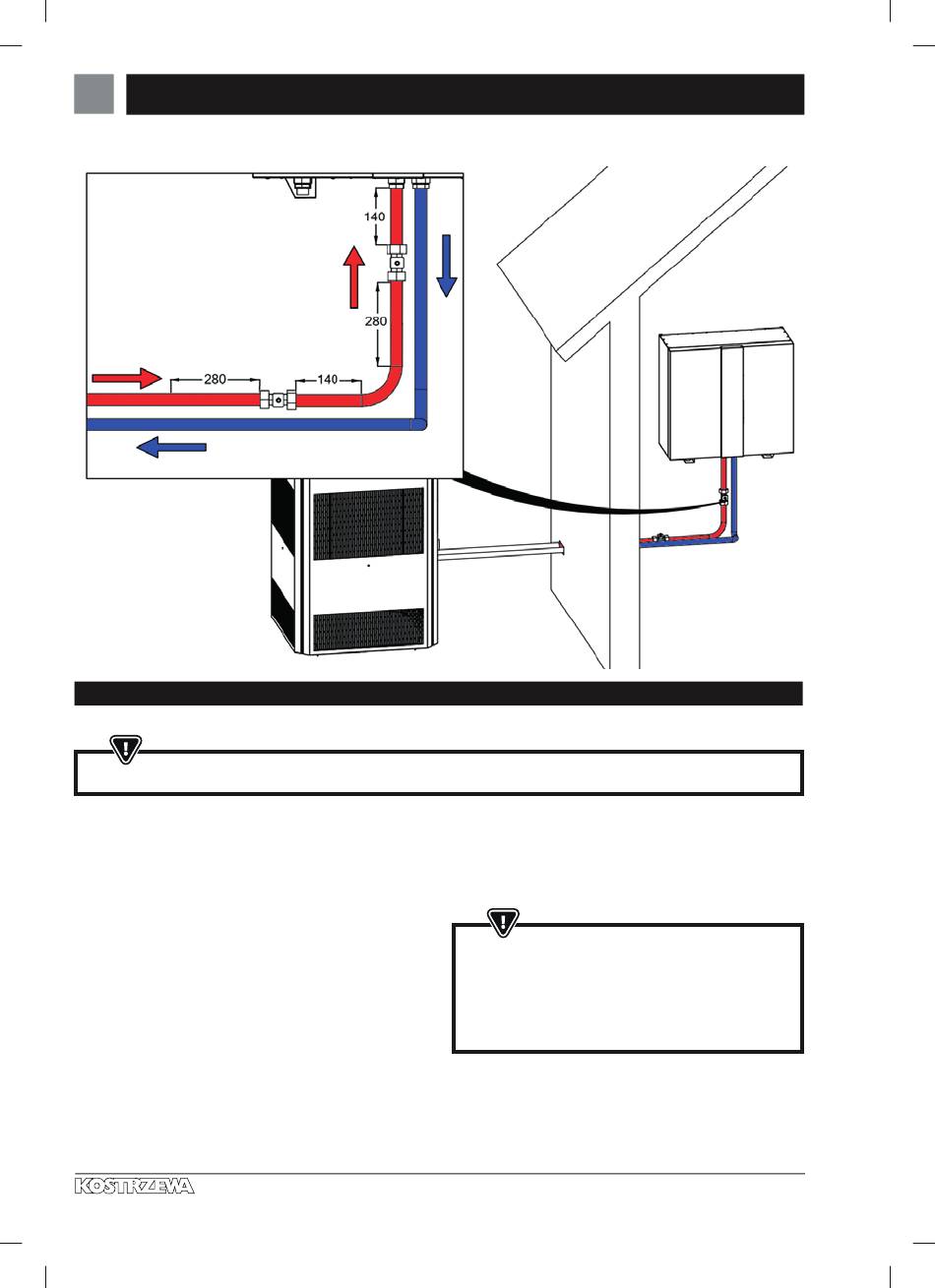

Abb. Darstellung der Einbaulagen des Durchflussmessers
Innere Wirbel werden durch Störungen (Verschiebungen, vorstehende
Flachdichtungen, Durchmesseränderungen usw.) des Volumenstroms
in den Ein- und Auslassabschnitten erzeugt.
Achten Sie darauf, dass der Innendurchmesser des Einlassrohrs mit dem
Innendurchmesser des Auslassrohrs übereinstimmt.
Vermeiden Sie Verengungen, Knickstellen, Einbau von Ventilen usw. in den
durch die Abmessungen definierten Ein- und Auslassabschnitten.
Auf der Einlass- und Auslassseite muss eine laminare Strömung gewähr-
leistet sein.
Mechanische Schwingungen, die von Quellen wie Pumpen oder Kompres-
soren auf den Durchflussmesser übertragen werden, können zu Messfehlern
führen.
Wählen Sie einen Einbauort, der die Übertragung von Schwingungen
verhindert.
Heizung und Lüftung
DIE ANSICHT BEINHALTET NICHT DIE VENTILE (SIEHE HYDRAULIKPLAN)
Installations und Bedienungsanleitung HYDROBOX HB 2 – DE 10.23
• VERWENDEN SIE NUR DIE MITGELIEFERTE DICHTUNG.
• BEACHTEN SIE DIE AUF DEM GERÄT ANGEGEBENE
DURCHFLUSSRICHTUNG.
• BEACHTEN SIE DIE EINBAUMASSE.
