9. Podłączenie hydrauliczne
38

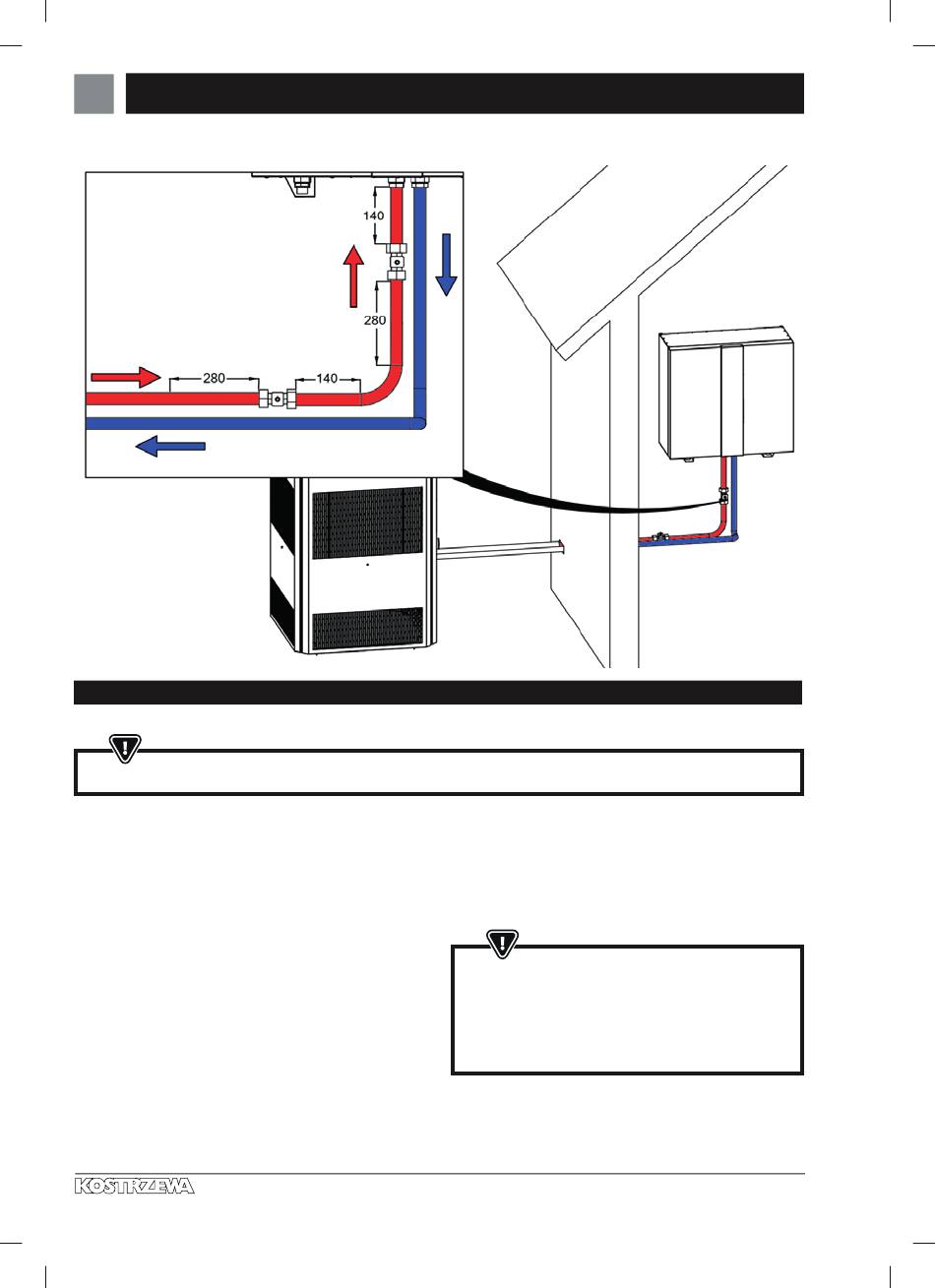

Rys. Poglądowe miejsca montażu przepływomierza
Wiry wewnętrzne są generowane przez zakłócenia (przesunięcia, wystające
płaskie uszczelki, miany średnicy itp.) przepływu w odcinkach wlotowym i
wylotowym.
•
Upewnić się, że średnica wewnętrzna rury wlotowej odpowiada średnicy
wewnętrznej rury wylotowej .
•
Unikać przewężeń, załamań, montażu zaworów itp. w sekcjach wlotu i
wylotu określonych wymiarami.
•
Zapewnić przepływ laminarny po stronie wlotowej i wylotowej.
•
Wibracje mechaniczne przenoszone na przepływomierz ze źródeł takich jak
pompy lub sprężarki mogą prowadzić do błędów pomiarowych.
•
Wybierz miejsce instalacji, aby zapobiec przenoszeniu wibracji.
Ogrzewanie i wentylacja
WIDOK POGLĄDOWY NIE UWZGLĘDNIA ZAWORÓW (PATRZ SCHEMAT HYDRAULICZNY )
Instrukcja instalacji i obsługi HYDROBOX HB 2 do pompy ciepła typu monoblok z serii HPR – PL 10.23
• UŻYWAĆ WYŁĄCZNIE DOSTARCZONEJ USZCZELKI.
• PRZESTRZEGAĆ KIERUNKU PRZEPŁYWU WSKAZANEGO
NA URZĄDZENIU.
• PRZESTRZEGAĆ WYMIARÓW MONTAŻOWYCH.
