Technische Daten
Grundrohr, Auszugsrohr, Füße, Fußstreben, Haltewinkel:
Stahl pulverbeschichtet, schwarz
Schrauben, U-Scheibe, Gewindebolzen, Nieten, Klemmschraube, Mutter:
Material
Stahl verzinkt
Halter, Gelenk, Klemmschrauben, Rändelschraube, Spannschelle, Schelle,
Parkettschoner: Kunststoff schwarz, teilweise biobasiert
Gewindebolzen: Zinkdruckguss
Tragfähigkeit
Tablets
Fußkreisdurchmesser:
Höhe Stativ:
Tablet-Halter:
Breite
Maße und
Höhe
Verstellbereich
Tiefe
Diagonal:
Neigung waagerecht/senkrecht: 90°
Drehung:
Verpackung
842 x 206 x 123 mm
Gewicht
2,4 kg

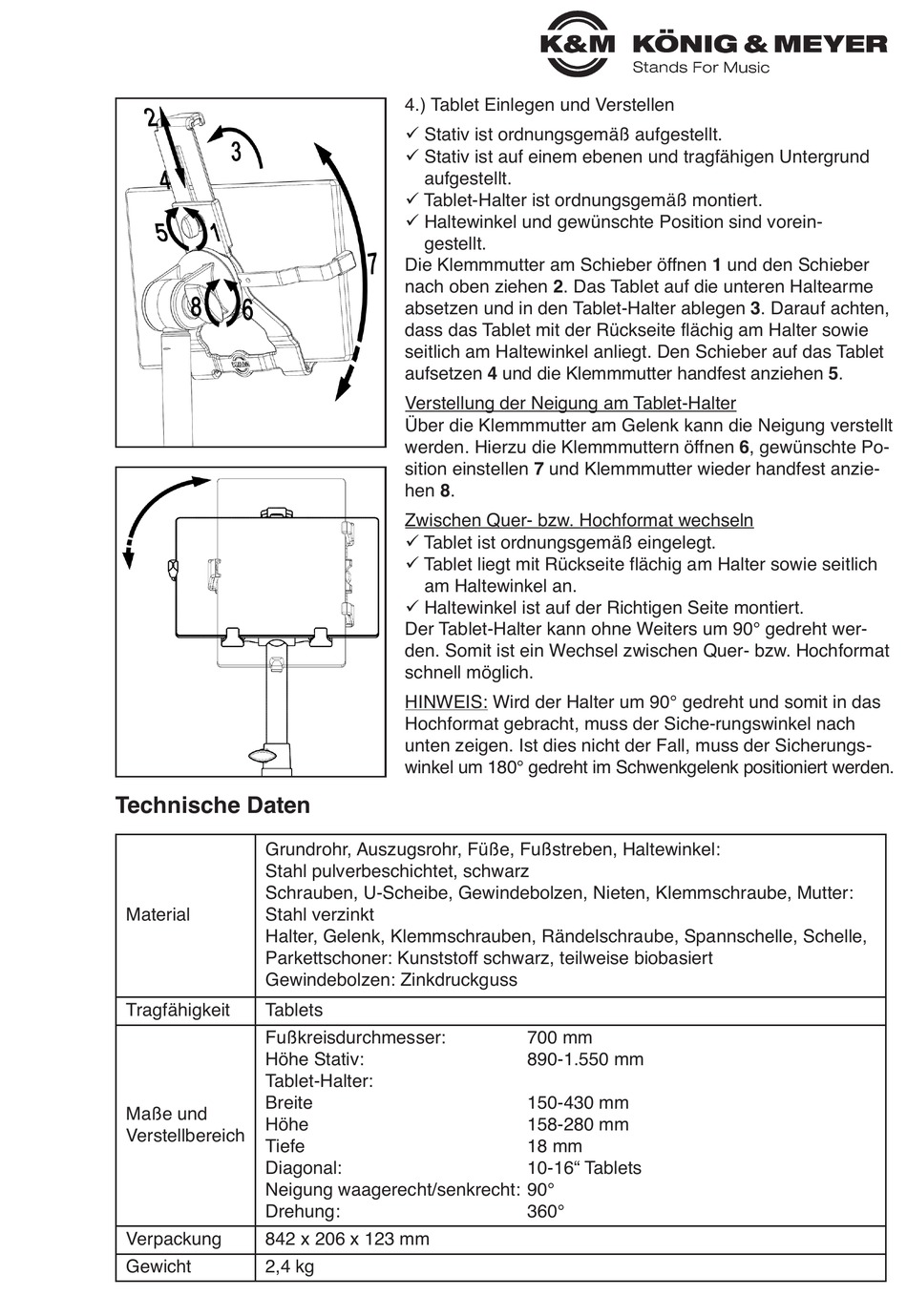

4.) Tablet Einlegen und Verstellen
Stativ ist ordnungsgemäß aufgestellt.
Stativ ist auf einem ebenen und tragfähigen Untergrund
aufgestellt.
Tablet-Halter ist ordnungsgemäß montiert.
Haltewinkel und gewünschte Position sind vorein-
gestellt.
Die Klemmmutter am Schieber öffnen 1 und den Schieber
nach oben ziehen 2. Das Tablet auf die unteren Haltearme
absetzen und in den Tablet-Halter ablegen 3. Darauf achten,
dass das Tablet mit der Rückseite flächig am Halter sowie
seitlich am Haltewinkel anliegt. Den Schieber auf das Tablet
aufsetzen 4 und die Klemmmutter handfest anziehen 5.
Verstellung der Neigung am Tablet-Halter
Über die Klemmmutter am Gelenk kann die Neigung verstellt
werden. Hierzu die Klemmmuttern öffnen 6, gewünschte Po-
sition einstellen 7 und Klemmmutter wieder handfest anzie-
hen 8.
Zwischen Quer- bzw. Hochformat wechseln
Tablet ist ordnungsgemäß eingelegt.
Tablet liegt mit Rückseite flächig am Halter sowie seitlich
am Haltewinkel an.
Haltewinkel ist auf der Richtigen Seite montiert.
Der Tablet-Halter kann ohne Weiters um 90° gedreht wer-
den. Somit ist ein Wechsel zwischen Quer- bzw. Hochformat
schnell möglich.
HINWEIS: Wird der Halter um 90° gedreht und somit in das
Hochformat gebracht, muss der Siche-rungswinkel nach
unten zeigen. Ist dies nicht der Fall, muss der Sicherungs-
winkel um 180° gedreht im Schwenkgelenk positioniert werden.
700 mm
890-1.550 mm
150-430 mm
158-280 mm
18 mm
10-16" Tablets
360°
