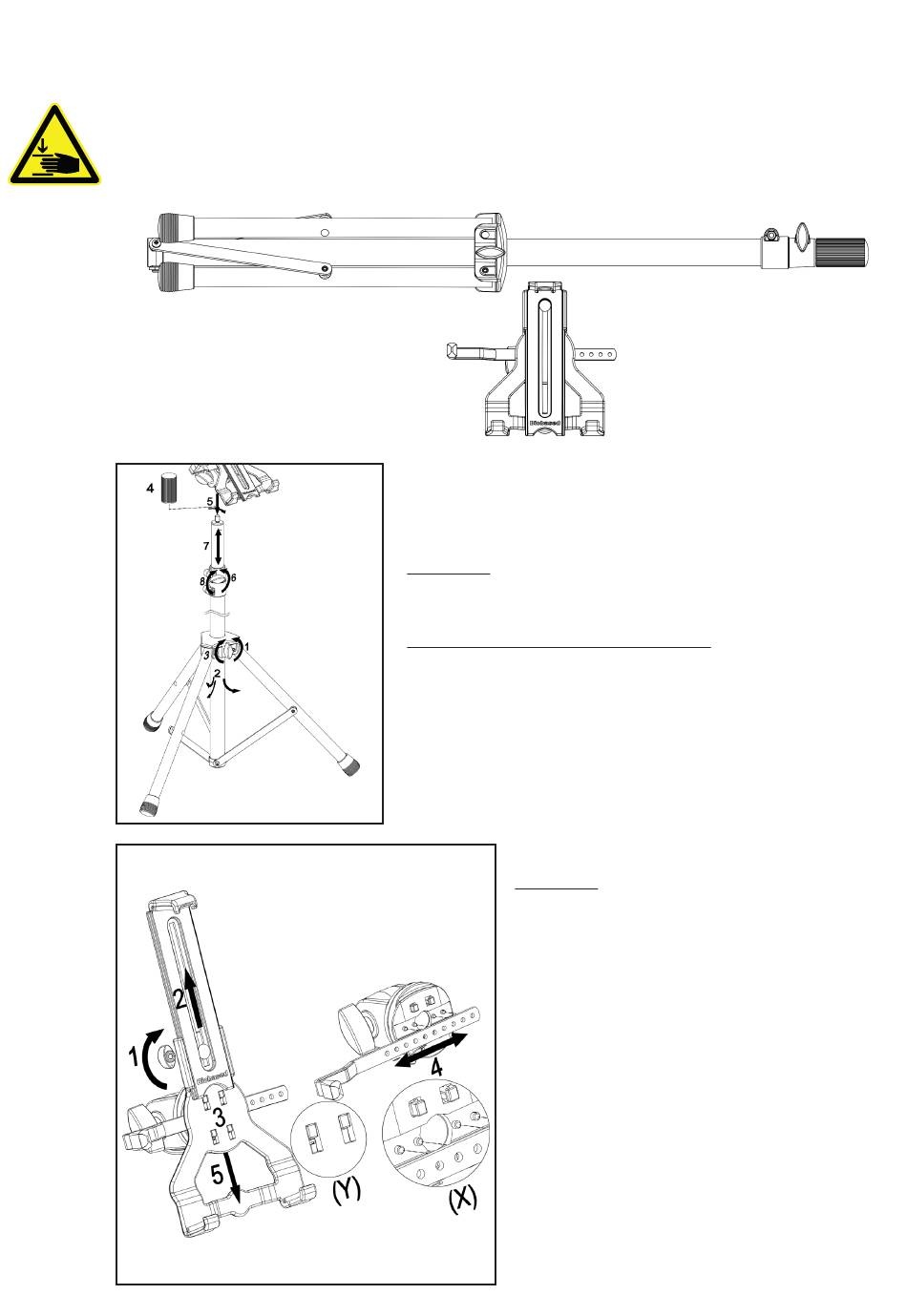

Montage
!Durch die Beweglichkeit der Bauteile besteht Quetschgefahr zwischen diesen!
1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen
2.) Stativ aufstellen
Klemmschraube am Sockel lösen 1 und Füße nach außen
schieben 2, bis die Fußstreben waagrecht stehen. Klemm-
schraube wieder festziehen 3.
HINWEIS: Bei waagrecht eingestellten Fußstreben wird der
größtmögliche Fußkreis-ø und somit die höchste Stand-
sicherheit erreicht.
Tablet-Halter mit Stativ verschrauben.
Hierzu die Transportsicherung vom Stativ entfernen 4 und
diese für eine Wiederverwendung aufbewahren. Den Tablet-
Halter auf dem Stativ aufsetzen und mit diesem verschrau-
ben 5. Darauf achten, dass der Tablet-Halter nicht verkanntet.
Der Gewindebolzen im Tablet-Halter muss flächig auf dem
Gewindebolzen des Auszugrohres aufsitzen. Zum Verstellen
der Höhe, die Klemmschraube 6 öffnen, die gewünschte Höhe
einstellen 7 und die Klemmschraube wieder festziehen 8.
3.) Einstellen des Haltewinkels
HINWEIS: Das zu haltende Tablet muss mittig
in den Halter eingelegt werden und seitlich am
Haltewinkel anliegen. Aus diesem Grund muss
der Haltewinkel auf das jeweilige Tablet ein-
gestellt werden.
Hierzu die Klemmschraube öffnen 1 und den
Schieber so weit nach oben fahren 2, bis der
Verschlussmechanismus 3 zu sehen ist. Tablet-
Halter in Richtung 2 vom Gelenkstück schie-
ben. Nun kann der Haltewinkel positioniert wer-
den 4. Der Haltewinkel muss mindesten mit 2
Bohrungen im Gelenkstück abgesteckt werden
X. Die Montage erfolgt in umgekehrter Reihen-
folge. Tablet-Halter auf die 4 Haken 3 am Ge-
lenkstück aufsetzen und Tablet-Halter in
Richtung 5 schieben. Der Tablet-Halter rastet
deutlich hörbar auf dem Gelenkstück ein. Die
Haken vom Gelenkstück müssen an der Ober-
seite des Halters anstehen, siehe Y.
