18816 iPad-Halter
- passend zum 18810 »Omega« sowie zum
- 18950/53 Keyboard-Klapptisch
- Stabil, flexibel und praktisch:
- das iPad wird einfach eingeclipst
- mit einem Handgriff steht das iPad
- hochkant oder quer
- einstellbar in Höhe und Neigung
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau
und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Bitte beachten Sie die Angaben dieser Aufstellanleitung
- Ebenfalls Sicherheitsanweisungen und Aufbauanleitung
- der Keyboardständer und evtl. beteiliger Adapter beachten:
- - 18810 »Omega« zusammen mit 18814 Adapter
- - 18950/53 Klapptische direkt oder mit 18954 Adapter
- Auf feste Schraubverbindungen der beteiligten Artikel achten
- Vor dem Transport der Installation das iPad entnehmen
- Passend für iPad 2. oder 3. Gen., nicht geeignet für iPad 1. Gen.
- iPad sorgfältig einclipsen und auf Festzsitz prüfen
AUFSTELLANLEITUNG

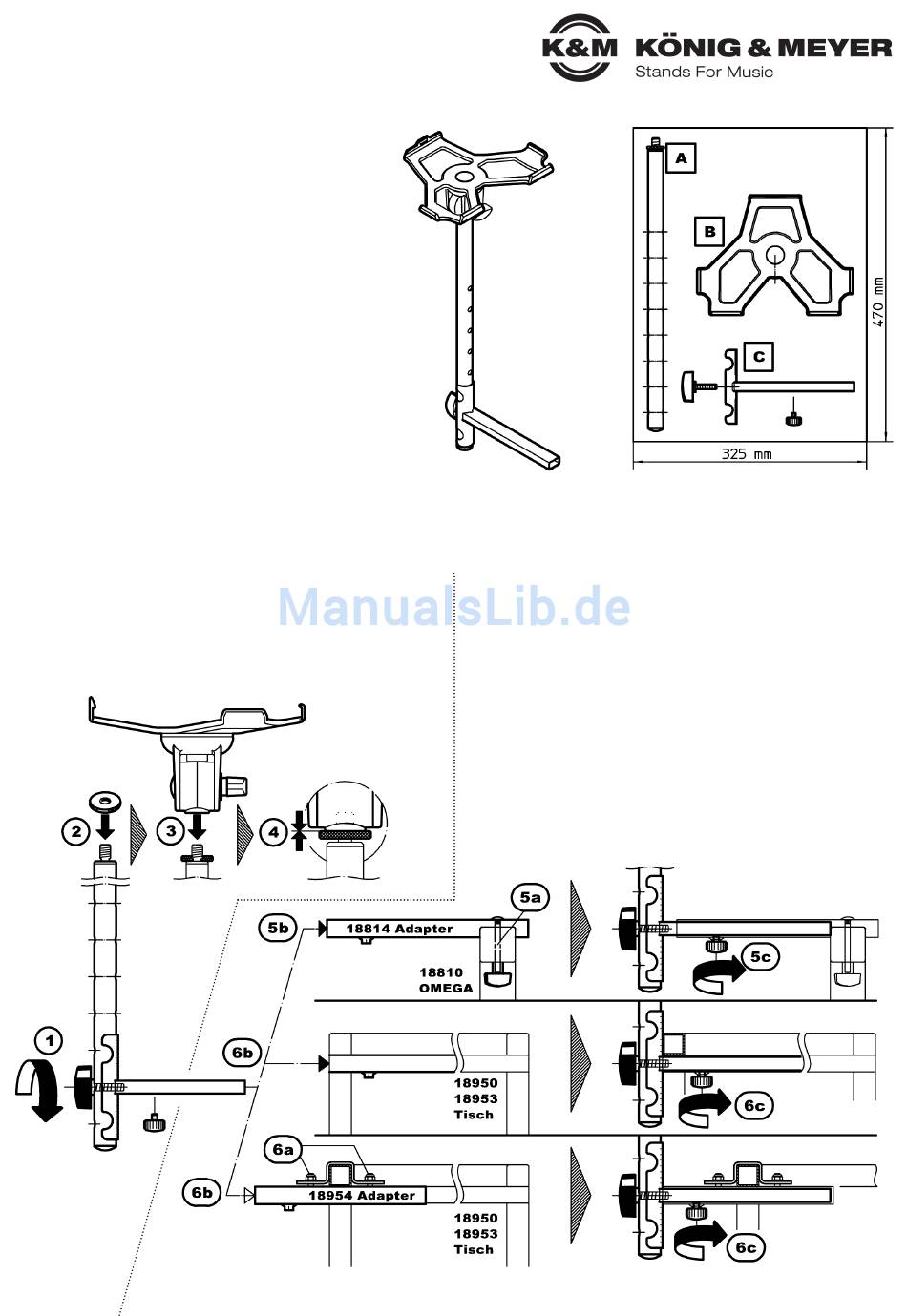

ZUSAMMENBAU der Baugruppen:
1 Querträger an Standrohr schrauben
2 Rändelschraube bis zum Anschlag festdrehen
3 iPad-Halter auf Standrohr schrauben
4 Rändelscheibe mit der Halterung verspannen
BAUGRUPPEN des iPad-Halters:
A. Standrohr mit Gewinde
B. iPad Aufnahmeplatte
C. Querträger kpl.
MONTAGE
der iPad-Halterung ans Keyboardstativ:
5 18810 »Omega«:
a. 18814 Adapter montieren;
b. Querträger bis zum Anschlag in Adapter schieben
c. Position durch Anziehen der Rändelschraube sichern
6 18950/18953 Keyboard-Klapptisch
a. Adapter 18954 montieren (Alternative zur Direktmontage)
b. Querträger bis zum Anschlag in Stativ/Adapter schieben
c. Stellung durch Anziehen der Rändelschraube sichern
