Erste kabel und leiterplatte
Quicklinks
BAUANLEITUNG
ERSTE KABEL UND
LEITERPLATTE
In dieser Bauphase verbinden Sie die ersten Kabel mit der Leiterplatte Ihres
Modells.

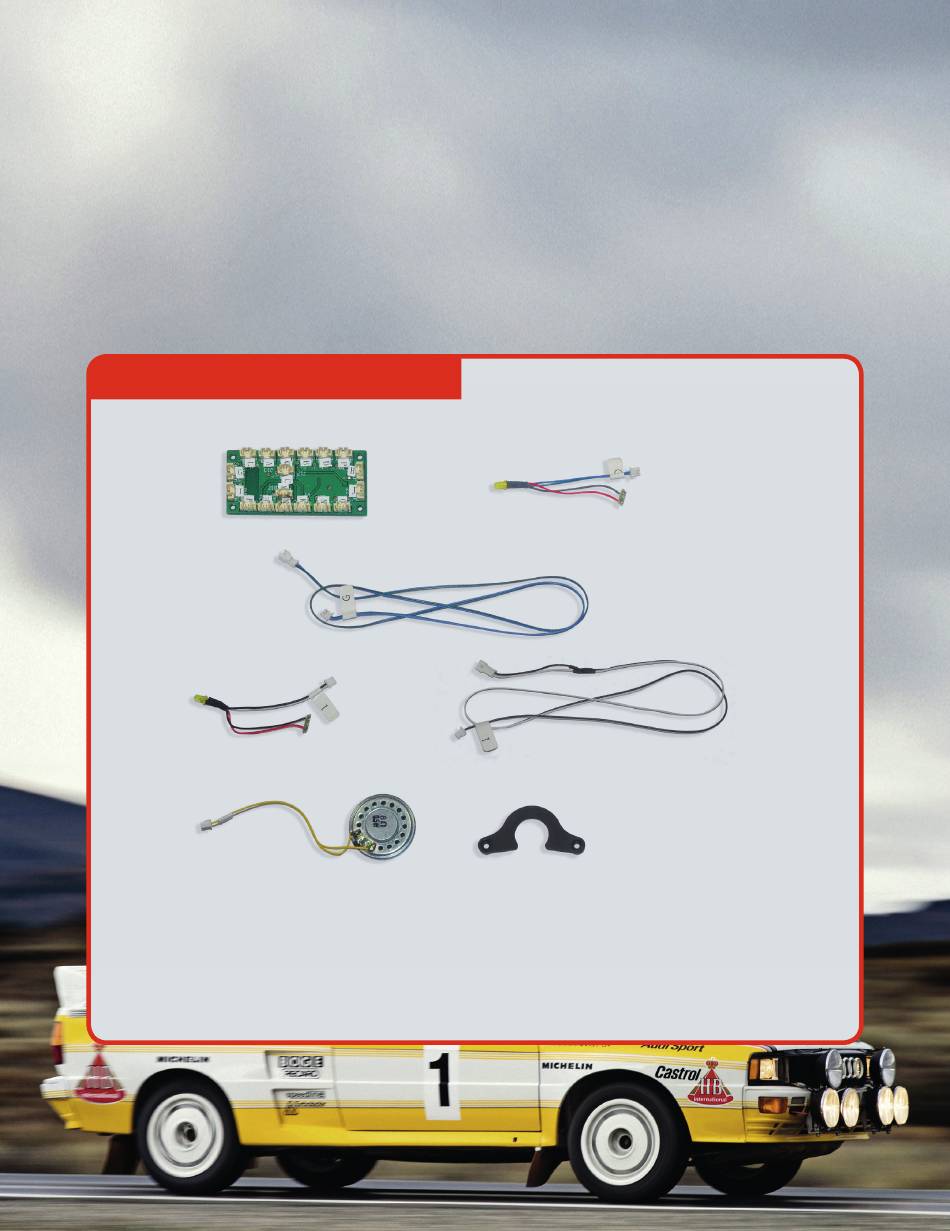

BAUTEILE IM ÜBERBLICK:
51D
51A
Leiterplatte
51B
Kabel linker vorderer Blinker
(mit LED)
51C
Verlängerung für Kabel
linker vorderer Blinker
8
51A
51C
51F
51D
Kabel rechter vorderer
Blinker (mit LED)
51E
Verlängerung für Kabel
rechter vorderer Blinker
51F
Lautsprecher
51B
51E
51G
51G
Lautsprecherhalterung
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG ERSTE KABEL UND LEITERPLATTE In dieser Bauphase verbinden Sie die ersten Kabel mit der Leiterplatte Ihres Modells. BAUTEILE IM ÜBERBLICK: Leiterplatte Kabel rechter vorderer Lautsprecherhalterung Kabel linker vorderer Blinker Blinker (mit LED) (mit LED) Verlängerung für Kabel Verlängerung für Kabel rechter vorderer Blinker linker vorderer Blinker Lautsprecher...
- Seite 2 BAUANLEITUNG Stecken Sie den Stecker des Kabels in die Buchse des Verlängerungskabels 51C. Beide Kabelbäume sind mit dem Buchstaben „G“ gekennzeichnet. Stecken Sie den Stecker des Verlängerungskabels in die Buchse „G“ der Leiterplatte 51A.
- Seite 3 BAUANLEITUNG Stecken Sie den Stecker des Kabels ebenfalls in die Buchse des Verlängerungskabels 51E. Beide Kabelbäume sind mit dem Buchstaben „I“ gekennzeichnet. Stecken Sie den Stecker des Verlängerungska- bels in die Buchse „I“ auf der Leiterplatte.
- Seite 4 BAUANLEITUNG Stecken Sie den Stecker des Lautsprecherkabels in die Buchse „K“ auf der Leiterplatte. DAS ERGEBNIS So sieht die Leiterplatte Ihres Modells aus, nach- dem Sie die ersten Kabel angebracht haben. Be- wahren Sie sie zusammen mit der Lautsprecherhal- terung an einem sicheren Ort auf.
