6.3. Elektrische Installation
6.3.2. Anschluss und Verkabelung des AC-Stromkreises

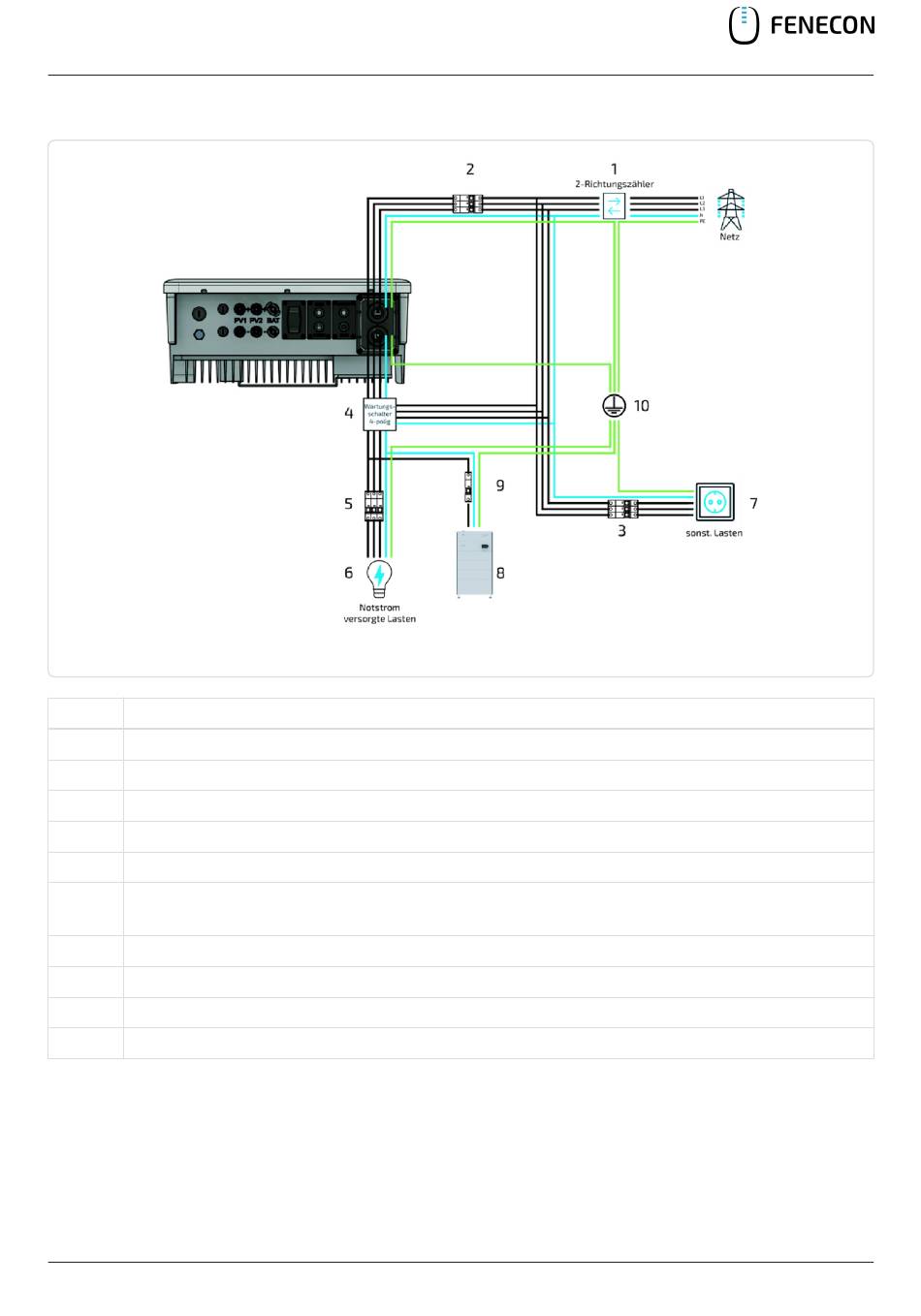

Abbildung 22. AC-Anschluss allgemein
Pos.
Beschreibung
1
2-Richtungszähler von Energieversorger
2
Absicherung des Wechselrichters C25 3-polig
3
Absicherung der Verbraucher (kein Notstrom) mit RCD Typ A und passenden LS-Schaltern
4
Serviceschalter zum Umschalten der Notstromlasten auf das Stromnetz (empfohlen)
5
Verbraucher geschützt durch passende LS-Schalter und RCD Typ A 30 mA
6
Verbraucher — notstromversorgt maximal 10 kW/3,33 kW pro Phase (gilt auch im Normalbetrieb wenn Netz
vorhanden!); keine weiteren AC-Erzeuger zulässig
7
Verbraucher nicht notstromversorgt
8
AC-Versorgung der EMS-Box (falls Verbraucher am Notstromabgang angeschlossen sind)
9
Absicherung B10 1-polig
10
Potentialausgleichsschiene
Tabelle 34. Komponenten für AC-Anschluss (nicht im Lieferumfang enthalten)
*
Einzuhalten sind die aktuell gültigen nationalen Bestimmungen, die Vorgaben des zugehörigen Netzbetreibers
sowie die Vorgaben des Herstellers.
70 / 126
*
FENECON Home 10 Betrieb- und Serviceanleitung
Version:2025.1.1
