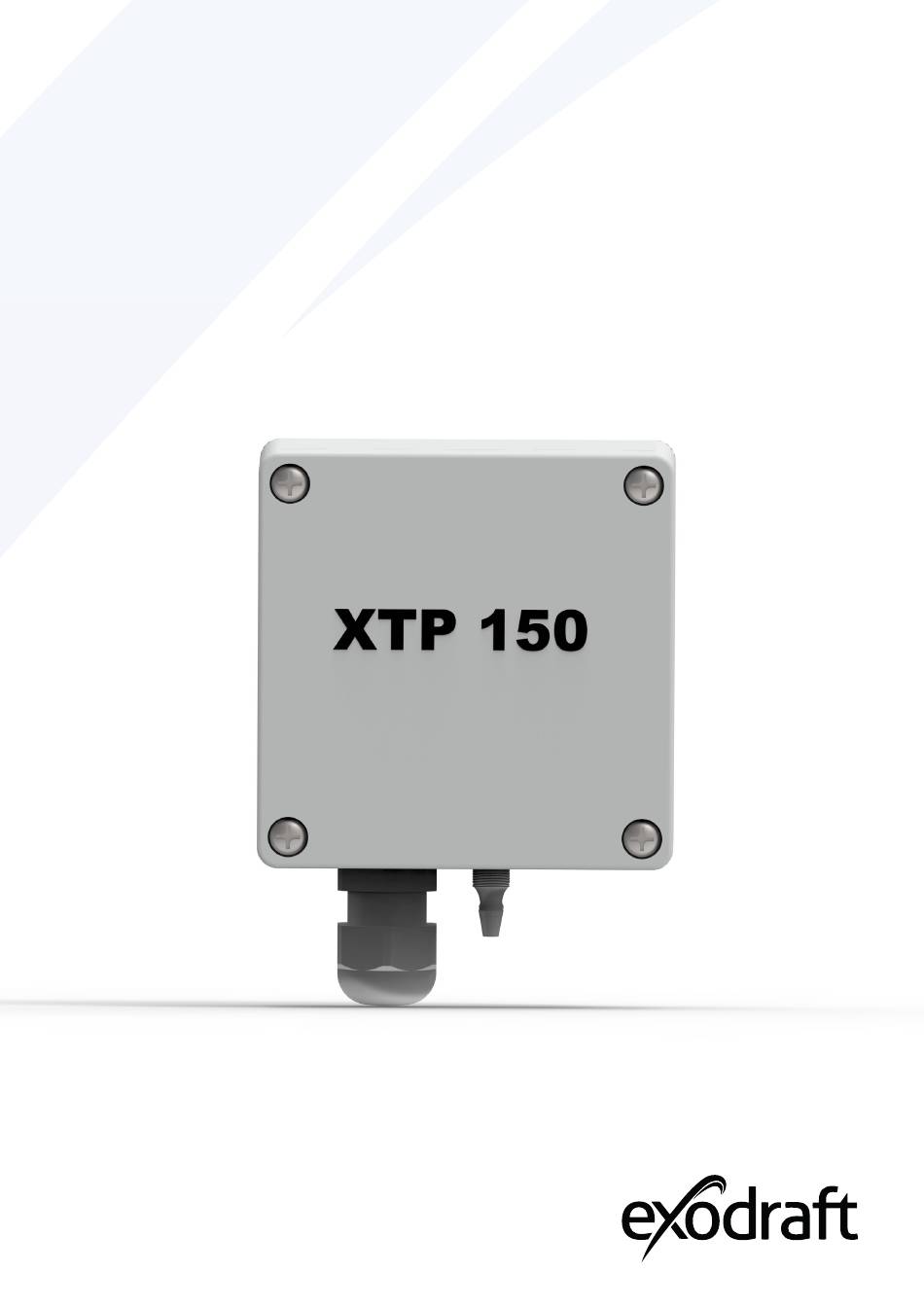

- Seite 1 Zubehör XTP150 | Bitte lesen und aufbewahren! Ihre Energie. Optimiert.
-
Seite 3: Inhaltsverzeichnis
Ihre Energie. Optimiert. Zubehör | XTP150 Inhalt Produktinformation Lieferumfang Garantie Technische Spezifikationen Konstruktion und Komponenten Installation Einbau Elektrische Verkabelung Bedienung und Konfiguration UK Conformity Assessed EU-Konformitätserklärung... -
Seite 4: Entsorgung
Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung. -
Seite 5: Allgemeine Vorsicht
Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann. - Seite 6 Schornstein gekehrt wurde. • Trennen Sie vor der Wartung des Produkts die Stromversorgung und stellen Sie sicher, dass sie nicht versehentlich wieder angeschlossen werden kann. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein Festbrennstoffkamin installiert wird. 6 | DE...
-
Seite 7: Produktinformation
Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern. -
Seite 8: Technische Spezifikationen
Ihre Energie. Optimiert. Technische Spezifikationen Technische Daten 55,1 55,1 14,2 55,1 Project: Project: Title: Beschreibung XTP150 Title: XTP150 XTP150 Draw. No.: Draw. No.: XTP150 XTP150 H x B x T [mm] 80 x 82 x 55 Umgebungstemperatur -25 °C - +50 °C... -
Seite 9: Konstruktion Und Komponenten
3112029_XTP150_DE Konstruktion und Komponenten DIP Schalter (-) Druckanschluss (P2) Power-LED (+) Druckanschluss (P1) Taste Nullpunktkalibrierung Status-LED Kabelanschluss Anschlussklemmen Druckmessumformer Befestigungslöcher DIP Schalter (A) Einstellung Funktion Werkseinstellung OFF ON RSN 0-150 / 0-250 Pa 0-150 Pa 0-250 Pa Kalibrierung aktiviert Kalibrieren 1 2 3 4 Betriebs-LED (B/H) Anzeige... -
Seite 10: Installation Einbau
Außenbereich Wenn die Gefahr besteht, dass starke Winde die Anlage beeinträchtigen, kann der Schlauch im Inneren des XTP150 vom (+)-Anschluss entfernt werden. Am externen (+)-Anschluss sollte ein Zwischenfilter ange- bracht werden. Der Filter wird nicht von Exodraft geliefert. Blasen Sie nicht in die Anschlüsse des XTP150... -
Seite 11: Elektrische Verkabelung
VORSICHT! Die elektrische Verdrahtung des Steuergeräts muss in Übereinstimmung mit den nationalen Gesetzen und Vorschriften durchgeführt werden. Die Erde muss immer angeschlossen sein. Anschlussklemmen Der XTP150 wird wie unten gezeigt an die Anschlussklemmen angeschlossen. Anschlussklemme Beschreibung +24 V DC Versorgungseingang –... -
Seite 12: Bedienung Und Konfiguration
Drücken Sie die Taste, bis die Power-LED zu blinken beginnt • Schalten Sie den DIP2 in die Position „OFF“. • Setzen Sie die Schläuche wieder ein Ändern des Messbereichs bei einem XTP150 • Entfernen Sie die Schläuche vom Sensor • Schalten Sie den DIP1 in die Position „ON“. -
Seite 13: Uk Conformity Assessed
UK Conformity Assessed UK Conformity Assessed Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: XTP150 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008 Electrical Equipment (Safety) Regulations 2016... -
