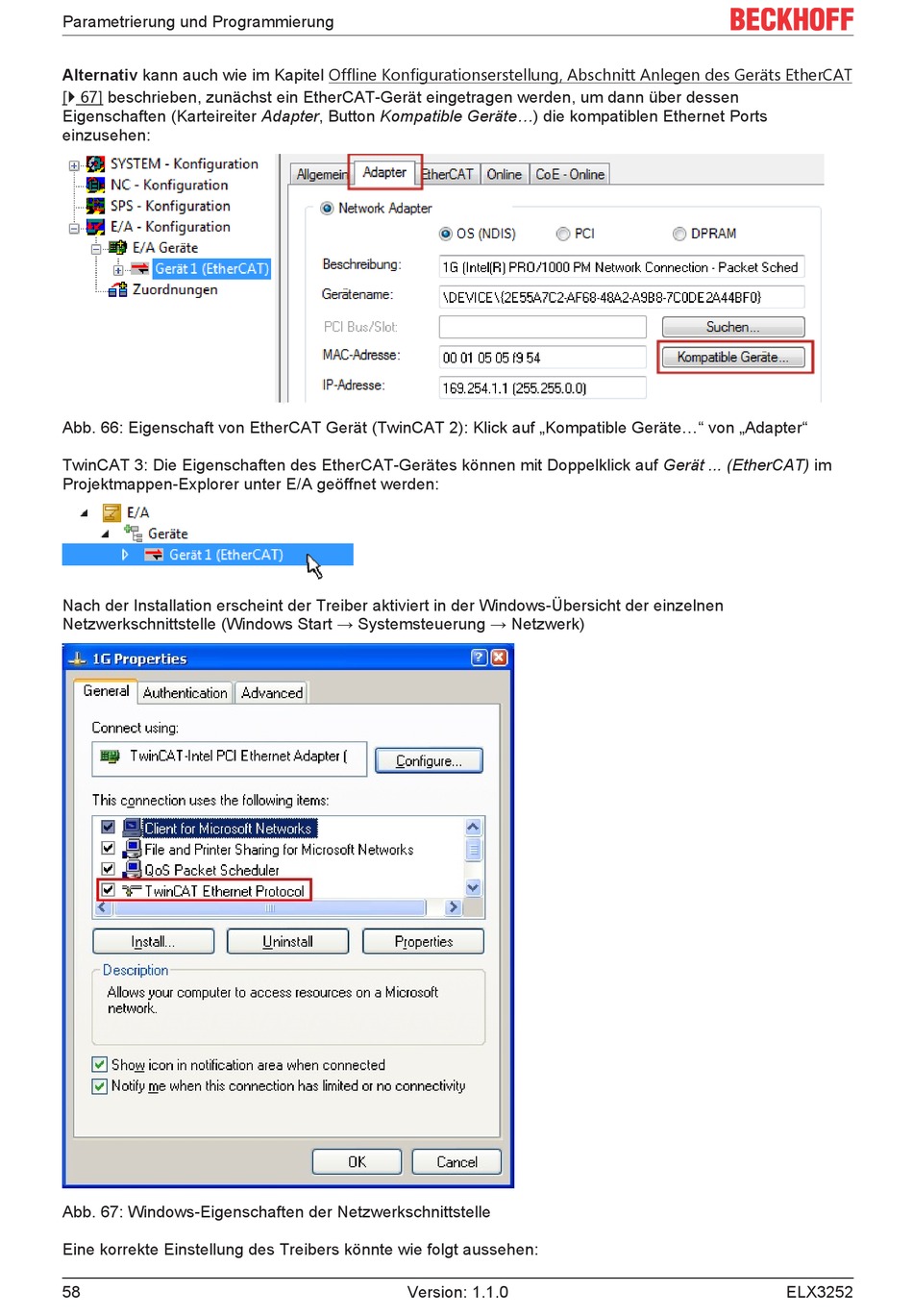

Parametrierung und Programmierung
Alternativ kann auch wie im Kapitel Offline Konfigurationserstellung, Abschnitt Anlegen des Geräts EtherCAT
[} 67] beschrieben, zunächst ein EtherCAT-Gerät eingetragen werden, um dann über dessen
Eigenschaften (Karteireiter Adapter, Button Kompatible Geräte...) die kompatiblen Ethernet Ports
einzusehen:
Abb. 66: Eigenschaft von EtherCAT Gerät (TwinCAT 2): Klick auf „Kompatible Geräte..." von „Adapter"
TwinCAT 3: Die Eigenschaften des EtherCAT-Gerätes können mit Doppelklick auf Gerät ... (EtherCAT) im
Projektmappen-Explorer unter E/A geöffnet werden:
Nach der Installation erscheint der Treiber aktiviert in der Windows-Übersicht der einzelnen
Netzwerkschnittstelle (Windows Start → Systemsteuerung → Netzwerk)
Abb. 67: Windows-Eigenschaften der Netzwerkschnittstelle
Eine korrekte Einstellung des Treibers könnte wie folgt aussehen:
58
Version: 1.1.0
ELX3252
