Konig + Neurath ACTA.PLUS Montageanleitung Seite 9

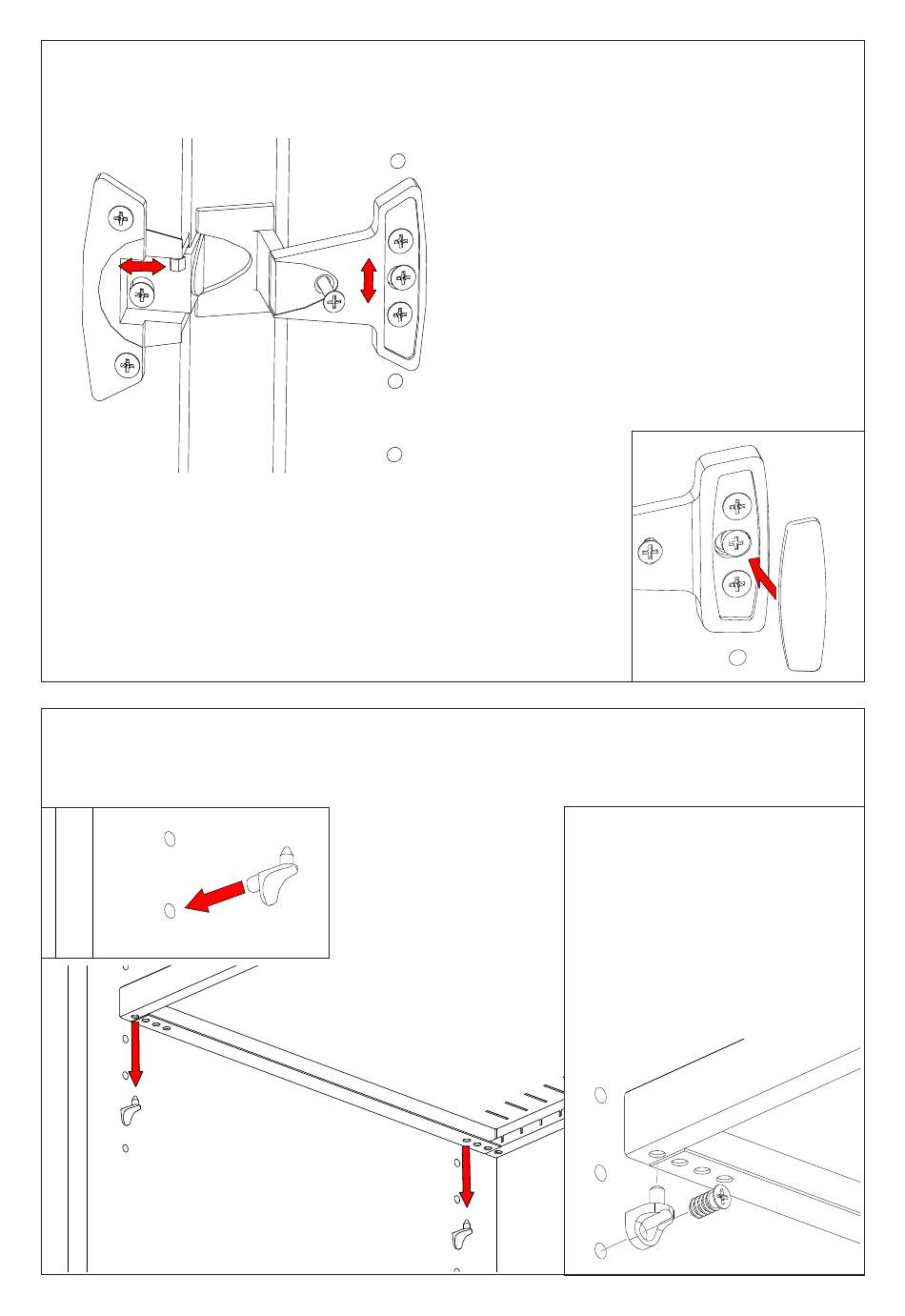

TÜREN AUSRICHTEN
ALIGN DOORS
D
EINLEGEBODEN EINSETZEN
INSERTING SHELVES
B
Belastung Einlegeboden
siehe Seite 10.
Shelf load capacity see page 10.
(VISIBLE HINGE)
C
A
(SICHTBARES SCHARNIER)
Schrauben (A) lösen.
Vertikale Richtung mit Schraube (B)
einstellen.
Schrauben (A) festziehen.
A
Sicherungsschraube (C) eindrehen.
Einstellen des Fugenbildes mit
B
Schraube (D).
Loosen screws (A).
A
Adjust vertical direction with screw (B).
Tighten screws (A).
Tighten locking screw (C).
Adjust shadow gap with screw (D).
Hinweis:
Bei Montage auf 2. oder
3. Ordnerhöhe sowie bei
Schranktiefe 600 mm werden
die Bodenträger verschraubt.
Note:
Use shelf support clips with
fixing screws when mounting
on 2nd or 3rd folder height or
cupboards with depth 600 mm.
9
