Connections

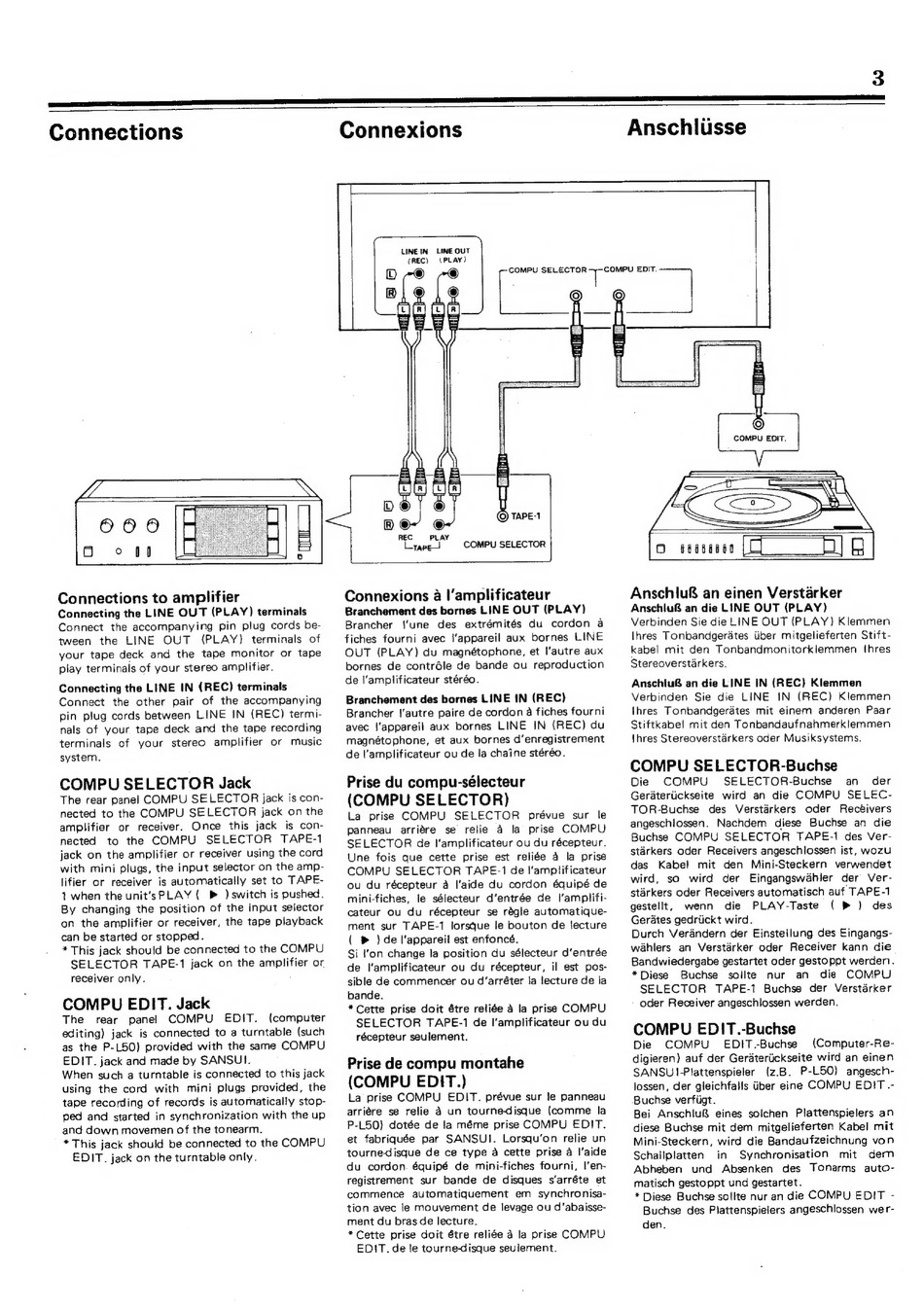

Connections to amplifier
Connecting the LINE OUT (PLAY) terminals
Connect
the accompanying
pin plug cords be-
tween
the
LINE
OUT
(PLAY)
terminals
of
your tape deck and the tape monitor or tape
play terminals of your stereo amplifier.
Connecting the LINE IN (REC) terminals
Connect
the other
pair of the accompanying
pin plug cords between
LINE
IN (REC) termi-
nals of your tape deck and the tape recording
terminals
of
your
stereo
amplifier
or
music
system.
COMPU SELECTOR Jack
The rear panel COMPU SELECTOR jack is con-
nected to the COMPU
SELECTOR
jack on the
amplifier
or
receiver.
Once
this
jack
is con-
nected
to the
COMPU
SELECTOR
TAPE-1
jack on the amplifier or receiver using the cord
with mini plugs, the input selector on the amp-
lifier or
receiver
is automatically
set to TAPE-
1 when the unit's PLAY ( B® ) switch is pushed.
By changing the position of the input selector
on
the amplifier or receiver, the tape playback
can be started or stopped.
* This jack should be connected to the COMPU
SELECTOR
TAPE-1
jack on the amplifier or
receiver only.
COMPU EDIT. Jack
The
rear
panel
COMPU
EDIT.
(computer
editing) jack is connected to a turntable (such
as the P-L50) provided with the same COMPU
EDIT. jack and made by SANSUI.
When such a turntable is connected to this jack
using the cord
with
mini plugs provided, the
tape recording of records
is automatically stop-
ped and started in synchronization with the up
and down movemen
of the tonearm.
* This jack should be connected to the COMPU
EDIT. jack on the turntable only.
Connexions
Anschlusse
LINE IN
LINE OUT
(REC)
(PLAY)
REC
PLAY
Lyape_}
COMPU SELECTOR
Connexions a l'amplificateur
Branchement des bornes LINE OUT (PLAY)
Brancher
'une
des
extrémités
du
cordon
a
fiches fourni avec \'appareil aux bornes
LINE
OUT
(PLAY) du magnétophone, et l'autre aux
bornes de contréle de bande ou reproduction
de |'amplificateur stéréo.
Branchement des bornes LINE IN (REC)
Brancher !'autre paire de cordon a fiches fourni
avec
l'appareil aux
bornes
LINE
IN (REC)
du
magnétophone, et aux bornes d'enregistrement
de l'amplificateur ou de la chaine stéréo.
Prise du compu-sélecteur
(COMPU SELECTOR)
La
prise COMPU
SELECTOR
prévue
sur
le
panneau
arriére
se
relie
a
la prise
COMPU
SELECTOR
de I'amplificateur ou du récepteur.
Une
fois que
cette
prise
est
reliée
a la prise
COMPU
SELECTOR TAPE-1 de I''amplificateur
ou du récepteur a l'aide du cordon
équipé de
mini-fiches,
le sélecteur d'entrée de l'amplifi-
cateur
ou
du
récepteur
se régie automatique-
ment sur TAPE-1
lorsque le bouton de lecture
( ® ) de l'appareil est enfoncé.
Si l'on change la position du sélecteur d'entrée
de
I'amplificateur
ou du récepteur,
il est pos-
sible de commencer ou d'arréter la lecture de la
bande.
*Cette
prise doit étre reliée 4 la prise COMPU
SELECTOR
TAPE-1
de I'amplificateur ou du
récepteur seulement.
Prise de compu montahe
(COMPU EDIT.)
La prise COMPU
EDIT.
prévue sur Je panneau
arriére
se relie
4 un tournedisque
(comme
la
P-L50) dotée de la méme prise COMPU
EDIT.
et fabriquée
par SANSU!.
Lorsqu'on
relie un
tournedisque de ce type a cette prise 4 l'aide
du
cordon
équipé
de
mini-fiches
fourni,
|'en-
registrement
sur
bande
de disques
s'arréte
et
commence
automatiquement
em
synchronisa-
tion avec le mouvement
de levage ou d'abaisse-
ment du bras de lecture.
* Cette prise doit étre reliée a la prise COMPU
EDIT. de le tourne-disque seulement.
O tegngeen
a
Anschlu& an einen Verstarker
Anschlu& an die LINE OUT (PLAY)
Verbinden Sie die LINE OUT (PLAY) Klemmen
Ihres Tonbandgerdtes
tiber mitgelieferten Stift-
kabel mit den Tonbandmonitorklemmen
thres
Stereoverstarkers.
Anschlu& an die LINE IN (REC) Klemmen
Verbinden
Sie die LINE
IN (REC)
Klemmen
thres Tonbandgerates
mit einem anderen
Paar
Stiftkabel mit den Tonbandaufnahmerklemmen
{hres Stereoverstarkers oder Musiksystems.
COMPU SELECTOR-Buchse
Die
COMPU
SELECTOR-Buchse
an
der
Geratertickseite
wird an die COMPU
SELEC-
TOR-Buchse
des
Verstaérkers
oder
Receivers
angeschlossen.
Nachdem
diese Buchse an die
Buchse
COMPU
SELECTOR
TAPE-1
des Ver-
starkers oder
Receivers angeschlossen
ist, wozu
das
Kabel
mit
den
Mini-Steckern
verwendet
wird,
so
wird
der
Eingangswahler
der
Ver-
starkers oder Receivers automatisch auf TAPE-1
gestellt,
wenn
die
PLAY-Taste
( » ) des
Gerates gedrtickt wird.
Durch Verandern der Einstellung des Eingangs-
wahlers
an Verstarker oder Receiver kann die
Bandwiedergabe gestartet oder gestoppt werden.
*Diese
Buchse
sollte
nur
an
die
COMPU
SELECTOR
TAPE-1
Buchse
der Verstarker
oder Receiver angeschlossen werden.
COMPU EDIT.-Buchse
Die
COMPU
EDIT.-Buchse
(Computer-Re-
digieren) auf der Gerateriickseite wird an einen
SANSU!-Plattenspieler
(z.B.
P-L50)
angesch-
lossen, der gleichfalls tiber eine COMPU
EDIT .-
Buchse verfigt.
Bei
Anschlu®
eines
soichen
Piattenspielers
an
diese Buchse mit dem mitgelieferten Kabel mit
Mini-Steckern, wird die Bandaufzeichnung von
Schailplatten
in
Synchronisation
mit
der
Abheben
und
Absenken
des
Tonarms
auto-
matisch gestoppt und gestartet.
* Diese Buchse sollte nur an die COMPU
EDIT -
Buchse des Plattenspielers angeschlossen wer-
den.
