AEG KFA58DO Benutzerinformation
Vorschau ausblenden
Andere Handbücher für KFA58DO:
- Benutzerinformation (64 Seiten) ,
- Benutzerhandbuch (40 Seiten) ,
- Benutzerinformation (64 Seiten)
Verwandte Anleitungen für AEG KFA58DO
Inhaltszusammenfassung für AEG KFA58DO

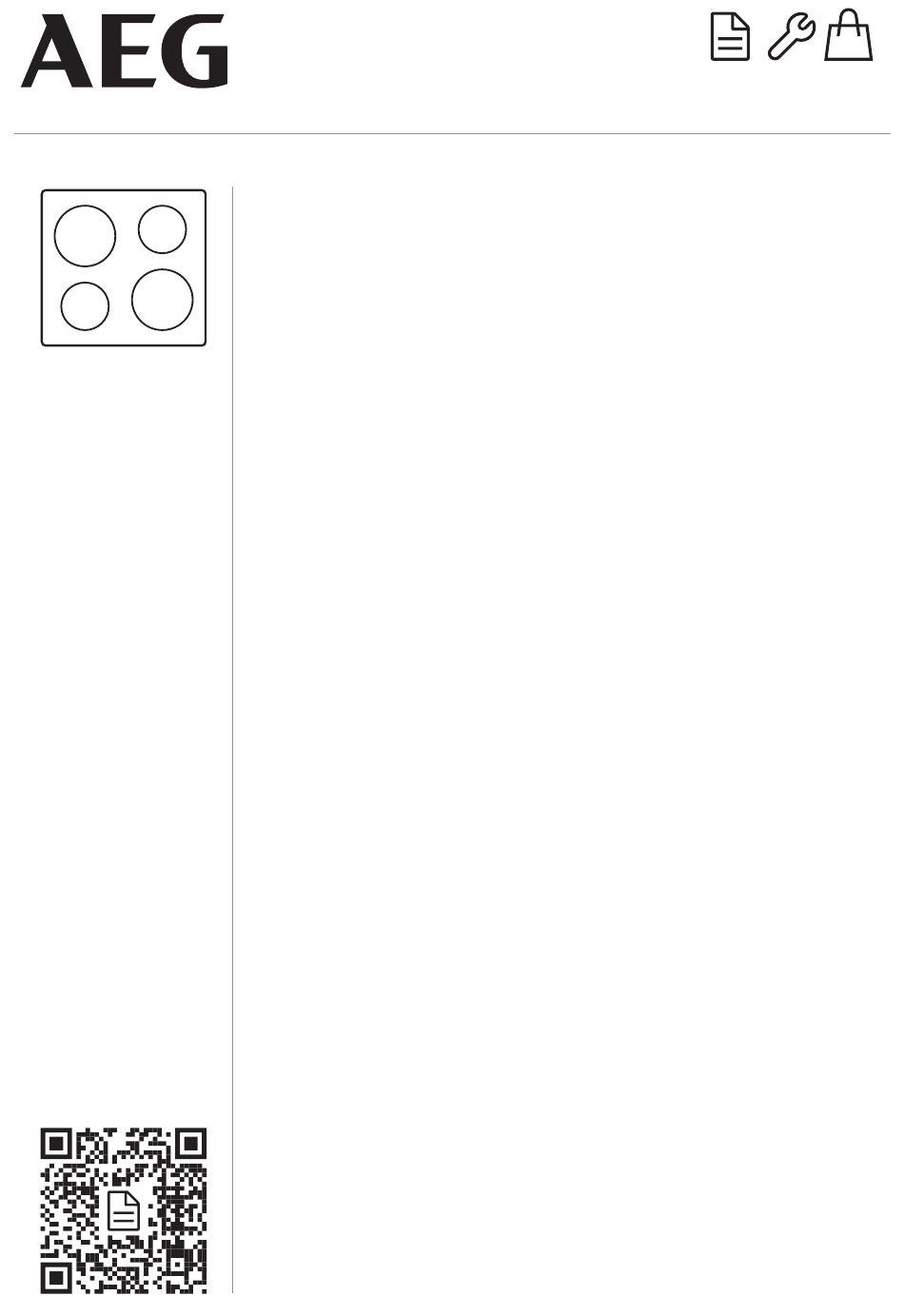

- Seite 1 EN User Manual | Hob DE Benutzerinformation | Kochfeld KFA58DO aeg.com\register...
- Seite 2 Welcome to AEG! Thank you for choosing our appliance. Get usage advice, brochures, troubleshooting, service and repair information: www.aeg.com/support Subject to change without notice. CONTENTS 1. SAFETY INFORMATION................2 2. SAFETY INSTRUCTIONS................4 3. INSTALLATION....................6 4. PRODUCT DESCRIPTION................9 5. DAILY USE....................11 6.
- Seite 3 • Children should be supervised to ensure that they do not play with the appliance. • Keep all packaging away from children and dispose of it appropriately. • WARNING: The appliance and its accessible parts become hot during use. Keep children and pets away from the appliance when in use and when cooling down.
- Seite 4 • Metallic objects such as knives, forks, spoons and lids should not be placed on the hob surface since they can get hot. • Do not use the appliance before installing it in the built-in structure. • Do not use water spray and steam to clean the appliance. •...
- Seite 5 under the appliance to prevent access to • Use only correct isolation devices: line the bottom. protecting cut-outs, fuses (screw type • The separation panel has to cover the fuses removed from the holder), earth area under the hob completely. leakage trips and contactors.
- Seite 6 • The vapours that very hot oil releases can • Clean the appliance with a moist soft cause spontaneous combustion. cloth. Use only neutral detergents. Do not • Used oil, that can contain food remnants, use abrasive products, abrasive cleaning can cause fire at a lower temperature than pads, solvents or metal objects, unless oil used for the first time.
- Seite 7 withstands a temperature of 90 °C or for the minimum distance between the higher. Contact an Authorised Service appliances. Centre. The connection cable may only be replaced by a qualified electrician. 3.4 Electrical connection Install the hob with a socket supply line. If there is no socket supply line, the fixed home electrical system must include an isolating device with at least a 3 mm-contact...
- Seite 8 60 mm min. 1500 Find the video tutorial "How to install your min. min. AEG Radiant Hob - Worktop installation" by typing out the full name indicated in the graphic below. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG Radiant Hob - Worktop installation...
- Seite 9 3.8 Protection box If you use a protection box (an additional accessory), the protective floor directly below the hob is not necessary. The protection box accessory may not be available in some countries. Contact Customer Support Service. You cannot use the protection box if you install the hob above an oven.
- Seite 10 Sensor Function Comment field On / Off To activate and deactivate the hob. Lock / Child Safety Device To lock / unlock the control panel. Pause To activate and deactivate the function. To activate and deactivate the outer ring. Heat setting display To show the heat setting.
- Seite 11 5. DAILY USE 5.4 OptiHeat Control (3 step WARNING! Residual heat indicator) Refer to Safety chapters. WARNING! 5.1 Activating and deactivating As long as the indicator is Touch for 1 second to activate or on, there is a risk of burns from residual deactivate the hob.
- Seite 12 To deactivate the function: touch to set the cooking zone and then touch . The When you activate the cooking zone but remaining time counts down to 00. The do not activate the outer ring the light that indicator of the cooking zone disappears. comes out from the zone may cover the outer ring.
- Seite 13 5.8 Pause for 4 seconds. comes on. Deactivate This function sets all cooking zones that the hob with operate to the lowest heat setting. To deactivate the function: activate the hob When the function operates, all other symbols with . Do not set any heat setting. Touch on the control panels are locked.
- Seite 14 sounds. The difference in the operation time depends on the heat setting level and the length of the cooking operation. Cookware made of enamelled steel and with aluminium or copper bottoms can 6.3 Examples of cooking cause a colour change on the glass- applications ceramic surface.
- Seite 15 7.2 Cleaning the hob stains, shiny metallic discoloration. Clean the hob with a moist cloth and a non- • Remove immediately: melted plastic, abrasive detergent. After cleaning, wipe plastic foil, salt, sugar and food with sugar, the hob dry with a soft cloth. otherwise, the dirt can cause damage to •...
- Seite 16 (it is in the corner of the glass guarantee booklet. surface) and an error message that comes 9. TECHNICAL DATA 9.1 Rating plate Model KFA58DO PNC 949 492 643 00 Typ 60 HAD 56 AO 400 V 2N, 50 - 60 Hz Made in: Romania Ser.Nr.
- Seite 17 For optimal cooking results use cookware no larger than the diameter of the cooking zone. 10. ENERGY EFFICIENCY 10.1 Product Information according to EU Ecodesign Regulation Model identification KFA58DO Type of hob Built-In Hob Number of cooking zones Heating technology Radiant Heater Diameter of circular cooking zones (Ø)
- Seite 18 10.3 Product Information for power consumption and maximum time to reach applicable low power mode Power consumption in off mode 0.3 W Maximum time needed for the equipment to automatically reach the applicable low 2 min power mode GUARANTEE Customer Service Centres Point of Service Industriestrasse 10 Le Trési 6...
- Seite 19 Willkommen bei AEG! Danke, dass Sie sich für unser Gerät entschieden haben. Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur erhalten Sie hier: www.aeg.com/support Änderungen vorbehalten. INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE................19 2. SICHERHEITSANWEISUNGEN..............21 3. MONTAGE....................24 4. GERÄTEBESCHREIBUNG................27 5. TÄGLICHER GEBRAUCH................29 6.
- Seite 20 Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
- Seite 21 Sie das Gerät aus und löschen Sie Flammen beispielsweise mit einer Löschdecke oder einem Deckel. • WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.
- Seite 22 2.1 Montage 2.2 Elektrischer Anschluss WARNUNG! WARNUNG! Nur eine qualifizierte Fachkraft darf die Brand- und Stromschlaggefahr. Montage des Geräts vornehmen. • Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker WARNUNG! vorgenommen werden. Andernfalls besteht Verletzungsgefahr • muss das Gerät geerdet werden. und das Gerät könnte beschädigt •...
- Seite 23 • Falls die Steckdose lose ist, schließen Sie • Verwenden Sie keine Aluminiumfolie oder den Netzstecker nicht an. andere Materialien zwischen der • Ziehen Sie nicht am Netzkabel, wenn Sie Kochfläche und dem Kochgeschirr, sofern das Gerät von der Stromversorgung vom Hersteller dieses Geräts nicht anders trennen möchten.
- Seite 24 2.4 Reinigung und Pflege physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. • Reinigen Sie das Gerät regelmäßig, um Temperatur, Vibration, Feuchtigkeit, oder eine Verschlechterung des sollen Informationen über den Oberflächenmaterials zu verhindern. Betriebszustand des Gerätes anzeigen. • Schalten Sie das Gerät vor dem Reinigen Sie sind nicht für den Einsatz in anderen aus und lassen Sie es abkühlen.
- Seite 25 2. Schneiden Sie das mitgelieferte 3x10 mm Dichtungsband in vier Streifen. Die Streifen müssen die gleiche Länge wie die Fräsungen haben. 3. Schneiden Sie die Enden der Streifen in einem Winkel von 45°. Sie sollten genau in die Ecken der Fräsungen passen. 4.
- Seite 26 12 mm min. 60 mm min. 1500 Sie finden das Video-Tutorial „So installieren min. min. Sie Ihr AEG Strahlungskochfeld - Arbeitsflächeninstallation“. indem Sie den vollständigen Namen eingeben, der in der folgenden Grafik angegeben ist. www.youtube.com/electrolux www.youtube.com/aeg How to install your AEG...
- Seite 27 3.8 Schutzkasten Wenn Sie einen Schutzkasten (optionales Zubehör) verwenden, ist der Schutzboden direkt unter dem Kochfeld nicht erforderlich. Das Schutzkasten Zubehör ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an den Kundendienst-Service. Der Schutzkasten kann nicht verwendet werden, wenn das Kochfeld über einem Backofen installiert wird.
- Seite 28 Sensorfeld Funktion Kommentar Ein / Aus Ein- und Ausschalten des Kochfeldes. Verriegelung / Kindersiche‐ Verriegeln / Entriegeln des Bedienfelds. rung Pause Ein- und Ausschalten der Funktion. Ein- und Ausschalten des äußeren Kreises. Kochstufenanzeige Zeigt die Kochstufe an. Kochzonen-Anzeigen des Zeigt an, für welche Kochzone die Zeit eingestellt wur‐ Timers Timer-Anzeige Zeigt die Zeit in Minuten an.
- Seite 29 5. TÄGLICHER GEBRAUCH WARNUNG! Siehe Kapitel Sicherheitshinweise. 5.1 Ein- und Ausschalten Berühren Sie 1 Sekunde lang, um das 5.4 OptiHeat Control (3-stufige Kochfeld ein- oder auszuschalten. Restwärmeanzeige) 5.2 Automatische Abschaltung WARNUNG! Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch Solange die Anzeige ausgeschaltet: leuchtet, besteht Verbrennungsgefahr...
- Seite 30 Um einen weiteren Ring zu aktivieren: Minuten). Wenn die Kontrolllampe der Kochzone anfängt zu blinken, wird die Zeit Berühren Sie erneut. Der nachfolgende heruntergezählt. Indikator erscheint. So wird die Restzeit angezeigt: Berühren Zum Ausschalten des äußeren Rings: Berühren Sie das Symbol, bis die Anzeige , um die Kochzone auszuwählen.
- Seite 31 Ausschalten der Funktion: Berühren Sie Einschalten der Funktion:Berühren Sie und dann oder . Die Kontrolllampe der leuchtet 4 Sekunden auf. Der Timer bleibt Kochzone erlischt. eingeschaltet. • Kurzzeitwecker Ausschalten der Funktion: Berühren Sie Sie können diese Funktion verwenden, wenn . Die vorherige Kochstufe wird angezeigt. das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind.
- Seite 32 Ihre Einstellungen werden übernommen, • Nach Ablauf der für Kurzzeitwecker sobald das Kochfeld automatisch eingestellten Zeit ausgeschaltet wird. • Nach Ablauf der für Countdown- Kurzzeitwecker eingestellten Zeit Haben Sie die Funktion auf eingestellt, • Wenn das Bedienfeld bedeckt ist. ertönt der Signalton nur in folgenden Fällen: •...
- Seite 33 Kochstufe Verwendung für: Dauer Tipps (Min.) 5 - 7 Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Geben Sie ein paar Esslöffel Wasser hinzu. Überprüfen Sie die Wasser‐ menge während des Prozesses. 7 - 9 Kartoffeln und anderes Gemüse dämp‐ 20 - 60 Den Boden des Topfes mit 1-2 cm fen.
- Seite 34 8. FEHLERBEHEBUNG WARNUNG! Siehe Kapitel Sicherheitshinweise. 8.1 Was zu tun ist, wenn … Störung Mögliche Ursache Problembehebung Das Kochfeld kann nicht einge‐ Das Kochfeld ist nicht oder nicht ord‐ Prüfen Sie, ob das Kochfeld ordnungs‐ schaltet oder bedient werden. nungsgemäß an die Spannungsver‐ gemäß...
- Seite 35 Code für die Glaskeramik (befindet sich in der der Garantiebroschüre. Ecke der Glasoberfläche) und eine 9. TECHNISCHE DATEN 9.1 Typenschild Modell KFA58DO Produkt-Nummer (PNC) 949 492 643 00 Typ 60 HAD 56 AO 400 V 2N, 50 - 60 Hz Hergestellt in: Rumänien Ser.-Nr.
- Seite 36 170 / 265 Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der der Kochzone ist. 10. ENERGIEEFFIZIENZ 10.1 Produktinformationen gemäß der Ökodesign-Richtlinie der EU Modellbezeichnung KFA58DO Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen Heiztechnik Strahlungsbeheizung Durchmesser der kreisförmigen Kochzonen (Ø) Vorne links 21.0 cm...
- Seite 37 • Stellen Sie das kleinere Kochgeschirr auf • Nutzen Sie die Restwärme, um Speisen die kleineren Kochzonen. warm zu halten oder zum Schmelzen. • Stellen Sie das Kochgeschirr direkt in die Mitte der Kochzone. 10.3 Produktinformationen für Stromverbrauch und maximale Zeit bis zum Erreichen des entsprechenden Energiesparmodus Energieverbrauch im Aus-Zustand 0.3 W...
- Seite 38 Für die Schweiz: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch DEUTSCH...
- Seite 40 867385422-A-192024...
