Verfügbare Sprachen
Verfügbare Sprachen
◾

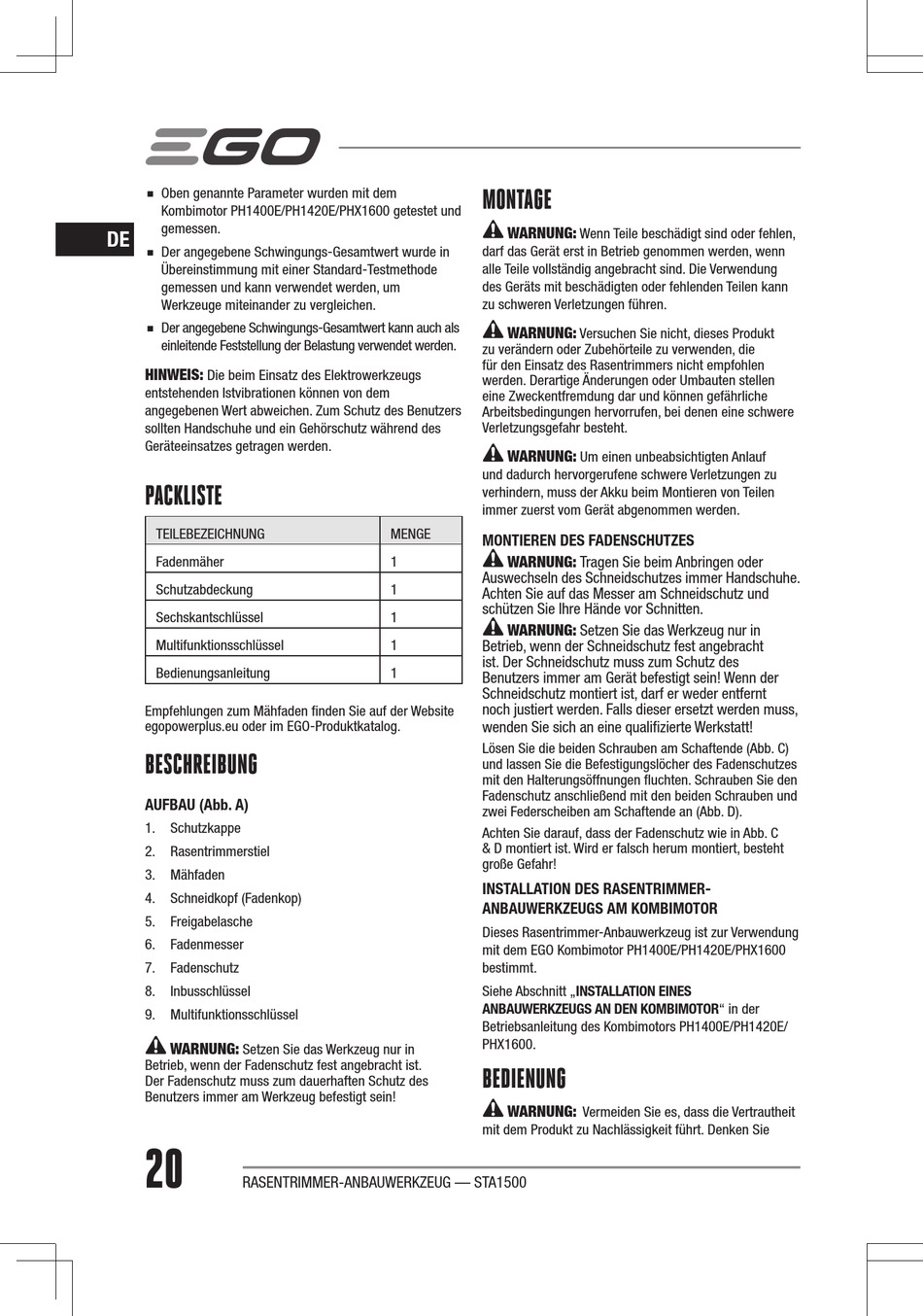

Oben genannte Parameter wurden mit dem
Kombimotor PH1400E/PH1420E/PHX1600 getestet und
gemessen.
DE
◾
Der angegebene Schwingungs-Gesamtwert wurde in
Übereinstimmung mit einer Standard-Testmethode
gemessen und kann verwendet werden, um
Werkzeuge miteinander zu vergleichen.
◾
Der angegebene Schwingungs-Gesamtwert kann auch als
einleitende Feststellung der Belastung verwendet werden.
HINWEIS:
Die beim Einsatz des Elektrowerkzeugs
entstehenden Istvibrationen können von dem
angegebenen Wert abweichen. Zum Schutz des Benutzers
sollten Handschuhe und ein Gehörschutz während des
Geräteeinsatzes getragen werden.
PACKLISTE
TEILEBEZEICHNUNG
Fadenmäher
Schutzabdeckung
Sechskantschlüssel
Multifunktionsschlüssel
Bedienungsanleitung
Empfehlungen zum Mähfaden finden Sie auf der Website
egopowerplus.eu oder im EGO-Produktkatalog.
BESCHREIBUNG
AUFBAU (Abb. A)
1. Schutzkappe
2. Rasentrimmerstiel
3. Mähfaden
4. Schneidkopf (Fadenkop)
5. Freigabelasche
6. Fadenmesser
7. Fadenschutz
8. Inbusschlüssel
9. Multifunktionsschlüssel
WARNUNG:
Setzen Sie das Werkzeug nur in
Betrieb, wenn der Fadenschutz fest angebracht ist.
Der Fadenschutz muss zum dauerhaften Schutz des
Benutzers immer am Werkzeug befestigt sein!
20
RASENTRIMMER-ANBAUWERKZEUG — STA1500
MONTAGE
WARNUNG:
darf das Gerät erst in Betrieb genommen werden, wenn
alle Teile vollständig angebracht sind. Die Verwendung
des Geräts mit beschädigten oder fehlenden Teilen kann
zu schweren Verletzungen führen.
WARNUNG:
zu verändern oder Zubehörteile zu verwenden, die
für den Einsatz des Rasentrimmers nicht empfohlen
werden. Derartige Änderungen oder Umbauten stellen
eine Zweckentfremdung dar und können gefährliche
Arbeitsbedingungen hervorrufen, bei denen eine schwere
Verletzungsgefahr besteht.
WARNUNG:
und dadurch hervorgerufene schwere Verletzungen zu
verhindern, muss der Akku beim Montieren von Teilen
immer zuerst vom Gerät abgenommen werden.
MENGE
MONTIEREN DES FADENSCHUTZES
WARNUNG: Tragen Sie beim Anbringen oder
1
Auswechseln des Schneidschutzes immer Handschuhe.
1
Achten Sie auf das Messer am Schneidschutz und
schützen Sie Ihre Hände vor Schnitten.
1
WARNUNG: Setzen Sie das Werkzeug nur in
1
Betrieb, wenn der Schneidschutz fest angebracht
ist. Der Schneidschutz muss zum Schutz des
1
Benutzers immer am Gerät befestigt sein! Wenn der
Schneidschutz montiert ist, darf er weder entfernt
noch justiert werden. Falls dieser ersetzt werden muss,
wenden Sie sich an eine qualifizierte Werkstatt!
Lösen Sie die beiden Schrauben am Schaftende (Abb. C)
und lassen Sie die Befestigungslöcher des Fadenschutzes
mit den Halterungsöffnungen fluchten. Schrauben Sie den
Fadenschutz anschließend mit den beiden Schrauben und
zwei Federscheiben am Schaftende an (Abb. D).
Achten Sie darauf, dass der Fadenschutz wie in Abb. C
& D montiert ist. Wird er falsch herum montiert, besteht
große Gefahr!
INSTALLATION DES RASENTRIMMER-
ANBAUWERKZEUGS AM KOMBIMOTOR
Dieses Rasentrimmer-Anbauwerkzeug ist zur Verwendung
mit dem EGO Kombimotor PH1400E/PH1420E/PHX1600
bestimmt.
Siehe Abschnitt „INSTALLATION EINES
ANBAUWERKZEUGS AN DEN KOMBIMOTOR" in der
Betriebsanleitung des Kombimotors PH1400E/PH1420E/
PHX1600.
BEDIENUNG
WARNUNG:
mit dem Produkt zu Nachlässigkeit führt. Denken Sie
Wenn Teile beschädigt sind oder fehlen,
Versuchen Sie nicht, dieses Produkt
Um einen unbeabsichtigten Anlauf
Vermeiden Sie es, dass die Vertrautheit
