Die Einstellungen [STOP] und [MOVE] bei [THICK] und [GAP]
Einstellung
STOP
Verarbeitungsfunktion mit Multi-Empfindlichkeit, um die aussendende Lichtintensität automatisch
abzutasten und die optimale Menge an reflektiertem Licht bei jeder Messebene zu erhalten. (Der
ausgesendete Lichtstrahl scheint zu flimmern.) Beachten Sie daher bitte, dass der Messzyklus
verlängert wird. Ca. 76 Mal länger als bei der normalen Messung. In der Standardbetriebsart
beträgt der Messzyklus ca. 40 ms.)
• Wenn [STOP] eingestellt ist, wird der obere Grenzwert des Auto-Bereichs für die aussendende
Lichtintensität automatisch auf 20 % geändert.
• Der Messzyklus kann verkürzt werden, indem der obere Grenzwert des Auto-Bereichs für die
aussendende Lichtintensität eingeschränkt wird.
• Stellen Sie die oberen und unteren Grenzwerte des Auto-Bereichs für die aussendende Licht-
intensität ein, falls die Messung nicht normal ausgeführt werden kann.
• Bei dieser Einstellung ist die Verhinderung gegenseitiger Beeinflussung deaktiviert.
MOVE
Eine stabile und schnelle Messung von Dicke und Spaltebreite kann erzielt werden, indem der
Messbereich in einzelne Abschnitte für jede Ebene aufgeteilt wird und die Lichtstärke in jedem
Bereich gemessen und eingestellt wird.
Das Einteachen (Messung) wird nach Abschluss der Einstellung [THICK] oder [GAP] ausgeführt
und falls eine Messung möglich ist, wird der Messbereich automatisch festgelegt.
• Der Einstellbereich kann in SmartMonitor Zero festgelegt werden. Stellen Sie den Bereich je
nach Erfassungsstatus auf den optimalen Bereich ein.
• Der gesamte Bereich muß eingestellt werden, wenn die Messung während der Einstellung
nicht möglich war. Verwenden Sie SmartMonitor Zero, um den optimalen Bereich einzustellen,
während der Erfassungsstatus des Abtastobjekts geprüft wird.
Einzelheiten über die Einstellung des Messbereichs finden Sie in der Hilfe von Smart-
Monitor Zero.

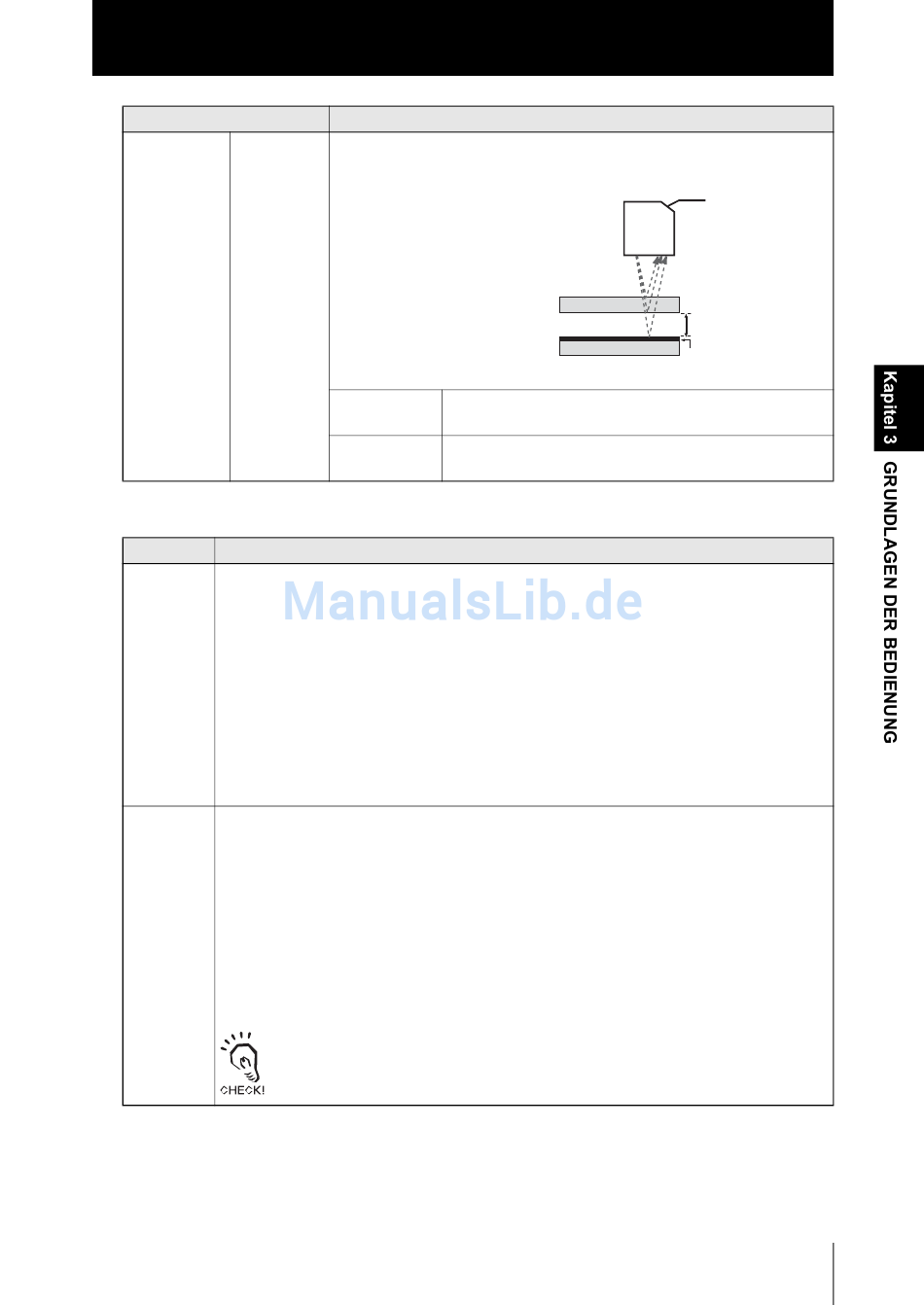

Misst die Spalte zwischen zwei Glasflächen (2) und (3) mit stark unterschied-
lichen Reflexionsfaktoren, wie z. B. die Spalte zwischen einfachen Glas und
von vorne behandeltem Glas.
Obere Seite (1)
Rückseite (2)
Obere Seite von unbearbeitetem Glas
unter oberem unbearbeiteten Glas
Rückseite von unbearbeitetem Glas
unter oberem unbearbeiteten Glas
STOP
Wählen Sie diese Einstellung, um die Spalte zwischen unbe-
weglichen Abtastobjekten zu messen.
MOVE
Wählen Sie diese Einstellung, um die Spalte zwischen
beweglichen Abtastobjekten zu messen.
Beschreibung
Einstellung der Messbedingungen
Beschreibung
Unbearbeitetes Glas
Spaltenmessung
(3)
Glas mit Folienbeschichtung
Aufgedampfte Folie
(4)
usw. auf der Rückseite
Kapitel 3
ZS-L
3-15
