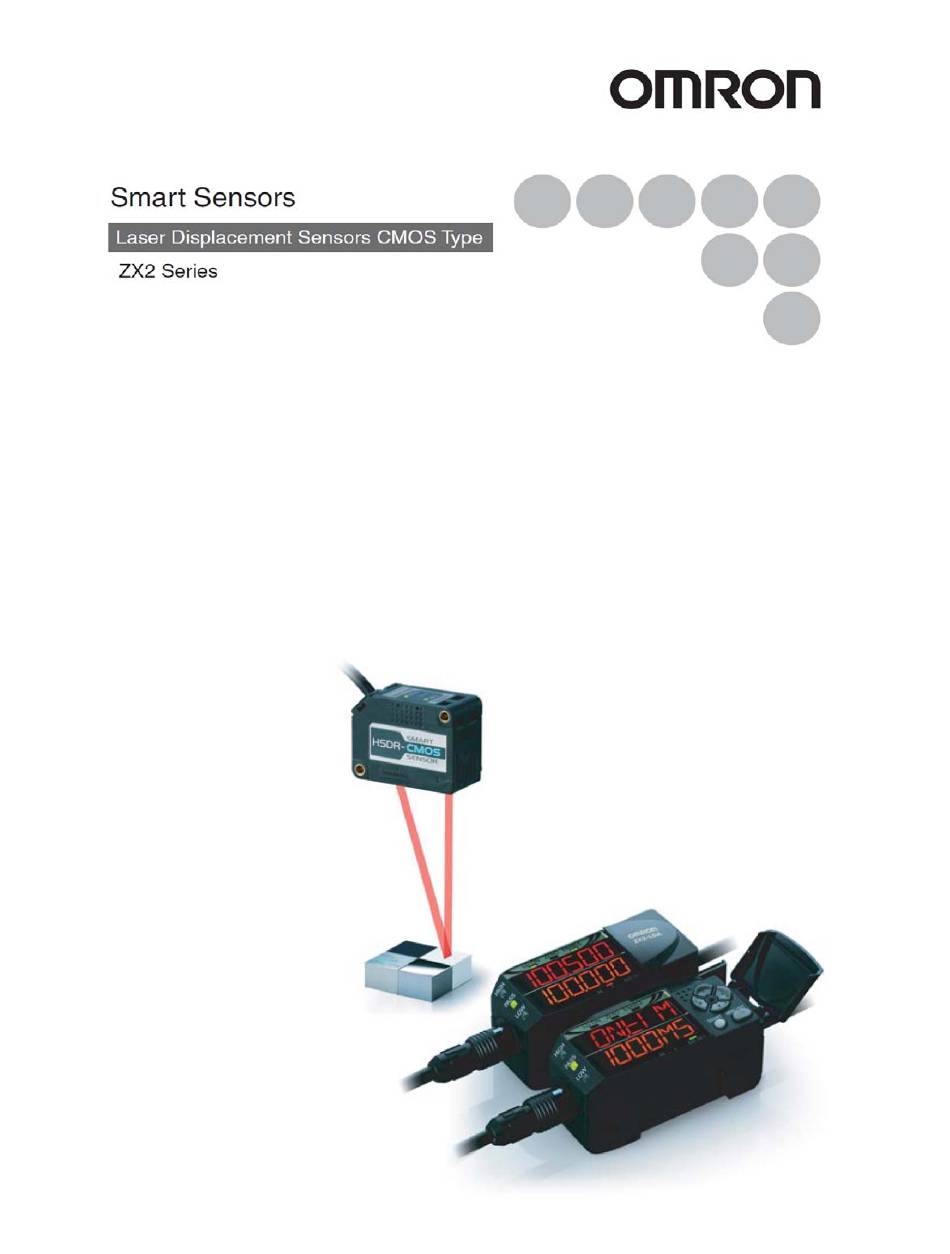

- Seite 1 Kurzanleitung ZX2 Kurzanleitung.doc Page 1 of 12...
-
Seite 2: Sicherheitshinweise Und Hinweise Zum Bestimmungsgemäßen Gebrauch
1 Sicherheitshinweise und Hinweise zum bestimmungsgemäßen Gebrauch Bitte beachten Sie das vollständige Benutzerhandbuch des ZX2 bezüglich der Sicherheitshinweise und den Hinweisen zum bestimmungsgemäßen Gebrauch. 2 Anschlüsse Calculation unit (wird für 2 oder mehr verbundene Verstärker benötigt) Verstärker Verlängerungskabel (optional, max. 1 Stück) Sensorkopf (10V - 30 VDC) -
Seite 3: Standardeinstellung Für Den Meßbereich
3 Standardeinstellung für den Meßbereich ZX2-LD50(L) ZX2-LD100(L) 50mm Anzeige: -10.000 10mm 0.000 100mm 10mm +10.000 Anzeige: -35.000 35mm 0.000 35mm +35.000 Der Analogausgang kann für folgende Ausgangsbereiche konfiguriert werden (s. S.11 und S.12 für zusätzliche Einstellungen): ZX2-LD50 ZX2-LD100 -5…5V 1V…5V 4mA…20mA 20mA ZX2 Kurzanleitung.doc... -
Seite 4: Anzeige Im "Run" Modus
4 Anzeige im “RUN” Modus Orange Anzeige Drücken Sie die rechte Anzeige der aktuellen oder linke Bank. Pfeiltatste Anzeige der oberen (“High”) Schaltschwelle. Anzeige der unteren (“Low”) Schaltschwelle. Anzeige des Wertes am analogen Ausgang (Volt oder mA). Anzeige der aktuellen Auflösung. -
Seite 5: Funktionen Im "Run" Modus
5 Funktionen im “RUN” Modus ZERO LED leuchtet Anzeigewert “nullen”. Der Wert ist unter „ZRDISP“ frei wählbar. Drücken und halten Sie die „Pfeil abwärts“ Taste für 3 Sekunden. Um die Funktion abzuschalten drücken und halten sie die „Pfeil abwärts“ und Pfeil aufwärts“... -
Seite 6: Einstellmodus
6 Einstellmodus Drücken und halten Sie die “MENU/SET” Taste für 3 Sekunden um in den Einstell- modus zu wechseln. (Wiederholen Sie dies um wieder in den “RUN” Modus zurück- zukehren): MENU LED leuchtet im Einstellmodus 3 Sekunden drücken Unten sehen Sie die Navigation durch alle Menüs (Details eingeschaltet, alle anderen Optionen ausgeschaltet). - Seite 7 Einstellung der Hysterese. Detail Bank Skalierung der Anzeige und des analogen Ausgangs. S. S. 11. Detail Bank Wahl der Funktion des “Timing” Eingangs. Siehe S. 10. Detail Wahl des Ausgangsbereiches für den analogen Ausgang (-5V-5V, 1-5V oder 4mA-20mA) Funktion des analogen Ausgangs für den Fall, dass kein Messwert ermittelt werden kann.
- Seite 8 Einstellung der Einschaltverzögerung der digitalen Ausgänge. Detail Einstellung der Ausschaltverzögerung der digitalen Ausgänge. Detail Wahl ob der “Zero Reset” Zustand permanent oder flüchtig gespeichert werden soll (nach Wegfall der Versorgungs- spannung). Detail Einstellung des Anzeigewertes für die “Zero Reset” Funktion. Detail Wahl der Funktion der beiden digitalen Eingänge (Timing und...
- Seite 9 7 Smart Tuning “Smart Tuning” wählt automatisch die optimalen Parameter aufgrund der gewählten Ansprechzeit und der Oberflächenbeschaffenheit des Messobjektes. Es stehen 3 verschiedene Modi zur Verfügung: Single Smart Tuning: “Single Smart Tuning” wird verwendet, wenn in der Applikation immer Objekte mit der gleichen Oberflächenbeschaffenheit vorliegen.
- Seite 10 8 Hold (=Trigger) Funktionen Die Holdfunktionen dienen dazu, einen bestimmten Messwert während einer gewissen Zeitspanne am Analogausgang zu halten. Der Messwert wird aufgrund der Wahl einer der 5 verschiedenen Holdfunktionen ermittelt. Die Zeitspanne wird entweder durch ein externes Signal am „Timing“ Eingang bestimmt oder durch die Wahl der „Self-Up“...
-
Seite 11: Skalierung
9 Skalierung Diese Funktion wird verwendet um 1. den Anzeigewert und 2. den Wert am Analogausgang zu skalieren. Mit der Skalierungsfunktion werden der minimale und maximale Anzeigewert und auch der Wert am Analogausgang konfiguriert: Am einfachsten versteht man diese Funktion anhand eines Beispiels: Der Standardmessbereich (Anzeigebereich) des Sensors sei +/-10 mm (ZX2-LD50). -
Seite 12: Einstellung Des Analogwertes Im Fall Keiner Messung
10 Einstellung des Analogwertes im Fall keiner Messung Für den Fall, dass keine Messung möglich ist, weil z.B. kein Messobjekt im Messbereich vorhanden ist (Anzeige: „E-dark“), kann man für den Analogausgang folgende Einstellungen wählen: Ausgabe eines vordefinierten konstanten Wertes (Einstellungen RSTOUT: Clamp und Clamp: Wert) ...
