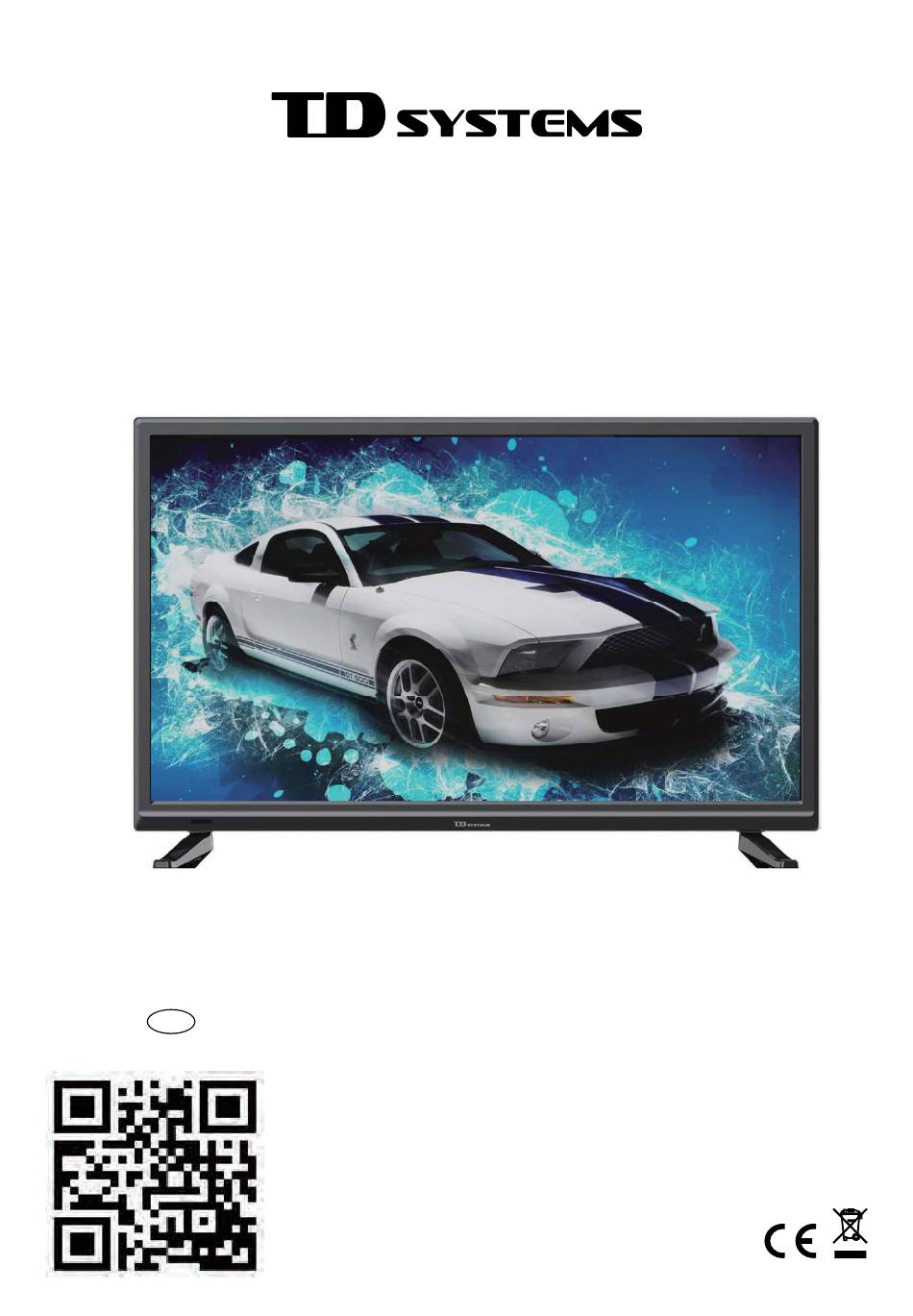

LED-FERNSEHGERÄT 24"
24" BASIC M-SERIES
1
DE
BEDIENUNGSANLEITUNG .............................................................
BEDIENUNGSANLEITUNG
Lesen Sie sich diese Bedienungsanleitung
vor der ersten Inbetriebnahme des Produkts
sorgfältig durch und bewahren Sie sie zum
späteren Nachschlagen sicher auf.
www.tdsystems.es
1
Werbung
Verwandte Anleitungen für TD Systems M Serie
Inhaltszusammenfassung für TD Systems M Serie
- Seite 1 LED-FERNSEHGERÄT 24" 24" BASIC M-SERIES BEDIENUNGSANLEITUNG ............. BEDIENUNGSANLEITUNG Lesen Sie sich diese Bedienungsanleitung vor der ersten Inbetriebnahme des Produkts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen sicher auf. www.tdsystems.es...
- Seite 2 WICHTIGE HINWEISE SICHERHEITSHINWEISE VORSICHT GEFAHR EINES ELEKTRISCHEN SCHLAGS – ÖFFNEN SIE DIESES PRODUKT NICHT! Bei dem Bei dem Blitz und VORSICHT: ENTFERNEN SIE UNTER KEINEN Ausrufezeichen der Pfeilspitze UMSTÄNDEN DIE HINTERE ABDECKUNG innerhalb des innerhalb des (BZW. DIE RÜCKBLENDE), UM DIE GEFAHR Dreiecks handelt Dreiecks handelt EINES ELEKTRISCHEN SCHLAGS ZU...
- Seite 3 Sehen Sie unter den folgenden Umständen von der Inbetriebnahme bzw. der weiteren Verwendung des Produkts ab: - das Netzkabel oder der Netzstecker weist Beschädigungen auf; - es wurde Flüssigkeit verschüttet oder es sind Gegenstände in das Innere des Produkts geraten; - das Produkt war Regen oder Wasser ausgesetzt;...
- Seite 4 ENTSORGUNG VON ELEKTRO- UND ELKTRONIK-ALTGERÄTEN Die europäische Richtlinie 2012/19/UE über Elektro- und Elektronik-Altgeräte (WEEE) schreibt vor, dass elektrische und elektronische Altgeräte nicht gemeinsam mit dem gewöhnlichen, unsortierten Hausmüll entsorgt werden dürfen. Altgeräte müssen stattdessen getrennt gesammelt werden, um die Rückgewinnung und die Wiederverwertung der in ihnen enthaltenen Stoffe zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu verringern.
- Seite 5 INHALTSVERZEICHNIS EIGENSCHAFTEN ....................5 LIEFERUMFANG/AUFSTELLEN UND EINRICHTEN DES FERNSEHGERÄTS . 6 ANBRINGEN/ABNEHMEN DER STANDFÜSSE ..........6 ERSTE SCHRITTE ....................7 TASTENFUNKTIONEN ..................7 ANSCHLIESSEN EXTERNER GERÄTE .............. 10 ANSCHLIESSEN EXTERNER GERÄTE AN IHR LED-FERNSEHGERÄT ... 10 EINSTELLUNGEN ....................13 ERSTMALIGE INBETRIEBNAHME UND EINRICHTUNG........13 ANSCHLIESSEN EINES AV- UND HDMI-GERÄTS ..........
- Seite 6 EIGENSCHAFTEN 24-Zoll-LED-Display Dieses Gerät ist mit einem integrierten LED-Display ausgestattet, das für klare Sicht sorgt und Reflektionen auf ein Minimum reduziert. Automatischer Sendersuchlauf Elektronischer Programmführer Wiedergabe von Multimedia-Inhalten über USB Bildschirmmenüs in verschiedenen Sprachen Voll funktionsfähige Fernbedienung HDMI-, PC-AUDIO- und CI-Eingang Kopfhörerbuchse und koaxialer Ausgang VGA-Anschluss Funktion für zeitversetztes Fernsehen...
- Seite 7 Lieferumfang/Aufstellen und Einrichten des Fernsehgeräts Gerät und Zubehörteile Standfüße Sockel Fernbedienung Schraube x 4 Fernsehgerät mit Batterien Anbringen/Abnehmen der Standfüße Schraube des Schraube des Typs 4*15 BBH x 2 Typs 4*15 BBH x 2...
- Seite 8 Wandmontage Das Fernsehgerät ist mit Montagebohrungen für eine den Anforderungen der VESA entsprechenden Wandhalterung versehen (NICHT IM LIEFERUMFANG ENTHALTEN). Bei dem Bohrmuster handelt es sich um den folgenden VESA-Standard: 100 x 100. Entfernen Sie zunächst einmal die Schrauben, mit denen der Sockel an der Sockelhalterung befestigt ist, und heben Sie den Sockel ab (entfernen Sie nicht die Montagehalterungen des Sockels).
- Seite 9 COAXIAL VIDEO AUDIO PC AUDIO HDMI ANTENA (ARC) 1. COAXIAL: Hierbei handelt es sich um eine koaxiale Ausgangsschnittstelle. An diese digitale Schnittstelle können Sie Geräte wie DVD-Player und Computer anschließen. 2&3. VIDEO und L AUDIO R: Bei diesen Anschlüssen handelt es sich um Eingangsbuchsen für Video- und Tonsignale.
- Seite 10 4. PC AUDIO: Hierbei handelt es sich um eine Eingangsbuchse, über die Sie das Tonsignal eines an den VGA-Videoanschluss angeschlossenen Geräts an das Fernsehgerät übertragen können. 5. VGA: Hierbei handelt es sich um einen üblichen VGA-Videoanschluss für einen 15-poligen D-Sub-Stecker der Größe „E“ mit drei Anschlussreihen. An diesen Anschluss können Sie z.
- Seite 11 Anschließen externer Geräte Anschließen externer Geräte an Ihr LED-Fernsehgerät COAXIAL VIDEO AUDIO PC AUDIO HDMI ANTENA (ARC) Koaxialkabel Audio- VGA- Kabel Kabel Audioverstärker HDMI- Kabel DVD-Player Kabel-/Satellitenfernsehempfänger...
- Seite 12 1. Diese Taste dient zum Ein-/Ausschalten (Standby) des Fernsehgeräts. 2. Diese Taste dient zum Aktivieren der Abschaltautomatik. 3. Ist die ATV- oder AV-Betriebsart aktiviert und es wird Ihnen das Bildsignal eines Fernsehsenders angezeigt, können Sie durch Drücken der Taste „TEXT“ den Videotext aufrufen. : Drücken Sie einmal auf diese Taste, um gleichzeitig die Grafik und den Text der Videotextseite einzublenden sowie das Bild des aktuellen Senders...
- Seite 13 7. Diese Taste dient zum Umschalten zwischen den Audiokanälen während der Wiedergabe einer DVD oder eines Multimedia-Inhalts. 8. Diese Taste dient zum Auswählen des Untertitels der Videodatei (sofern auf dem Datenträger vorhanden oder in die Datei integriert). 9. Diese Taste dient zum schnellen Aufrufen Ihres festgelegten Lieblingssenders.
- Seite 14 Einstellungen Erstmalige Inbetriebnahme und Einrichtung 1. Schließen Sie Ihr Fernsehgerät an eine geeignete Netzsteckdose an. 2. Drücken Sie dann die EIN/AUS-Taste auf der Fernbedienung, um das LED-Display des Fernsehgeräts einzuschalten. VORSICHT: Trennen Sie das Fernsehgerät bei längerem Nichtgebrauch stets von der Netzsteckdose.
- Seite 15 ANSCHLIESSEN EINES AV- UND HDMI-GERÄTS COAXIAL VIDEO AUDIO PC AUDIO HDMI ANTENA (ARC) HDMI-Kabel Verwenden Sie ein HDMI-Kabel, um entsprechende externe Geräte an die beiden HDMI-Anschlüsse des Fernsehgeräts anzuschließen und hochauflösende Multimedia-Signale zu empfangen. ANSCHLIESSEN EINES COMPUTERS/VGA-GERÄTS COAXIAL VIDEO AUDIO PC AUDIO HDMI ANTENA...
- Seite 16 ANSCHLIESSEN EINES GERÄTS MIT KOAXIALEM STECKER COAXIAL VIDEO AUDIO PC AUDIO HDMI ANTENA (ARC) Verwenden Sie ein Koaxialkabel (nicht im Lieferumfang enthalten), um einen Verstärker oder andere externe Geräte zur Decodierung von Audiosignalen an den koaxialen Audioausgang des Fernsehgeräts anzuschließen. ANSCHLIESSEN EINES USB-DATENTRÄGERS Auriculares USB 2.0...
- Seite 17 EINSETZEN EINES Cl-MODULS Auriculares USB 2.0 5Vdc 0.5A Setzen Sie Ihr Cl-Modul (Conditional Access Module) ein, um spezielle digitale Sender in Ihrer Region zu empfangen.
- Seite 18 EINGABE Drücken Sie die Taste , um das Eingangsmenü auszuwählen. Drücken Sie die Taste Taste, um auszuwählen. Drücken Sie ENTER, um den Eingang auszuwählen.
- Seite 19 Erstmalige Einrichtung OSD-Sprache Drücken Sie die Taste , um die Sprache auszuwählen, die für Menüs und Nachrichten verwendet werden soll. Land/Region Drücken Sie die -Taste, um das Land/die Region auszuwählen, die Sie möchten.
- Seite 20 Antennen-Typ Drücken Sie die Taste , um Luft/Kabel auszuwählen. Automatischer Scan Drücken Sie die Taste , um den Modus auszuwählen: DTV+ATV, ATV,DTV.
- Seite 22 Bild-Menü Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. Drücken Sie die Taste , wählen Sie PICTURE im Hauptmenü aus und drücken Sie 1.Drücken Sie die Taste , um die Option auszuwählen, die Sie im PICTURE-Menü anpassen möchten. 2.Drücken Sie die Eingabetaste zum Einstellen 3.Nachdem Sie Ihre Einstellung abgeschlossen haben, drücken Sie die MENU-Taste, um zum vorherigen Menü...
- Seite 23 Bild-MODUS Drücken Sie die Taste , um den Bildmodus auszuwählen, und drücken Sie dann Helligkeit/Kontrast/Schärfe/Sättigung/Farbton Drücken Sie die Taste , um die Option auszuwählen, und drücken Sie dann Helligkeit Passen Sie die visuelle Wahrnehmungsausgabe des gesamten Bildes an, dies wirkt sich auf die aus Einzigartigkeit des Bildes. Kontrast Passen Sie die Intensität der Lichter des Bildes an, aber der Schatten des Bildes wird unveränderlich.
- Seite 24 Menü "Sound" Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. Drücken Sie die -Taste, um SOUND im Hauptmenü auszuwählen, und drücken 1.Drücken Sie die Taste , um die Option auszuwählen, die Sie im SOUND-Menü anpassen möchten. 2.Drücken Sie die Taste Ente , um die Einstellung vorzunehmen.
- Seite 25 Reduziert automatisch plötzliche Lautstärkeänderungen, z.B. beim Umschalten zwischen dem Kanäle. Drücken Sie die -Taste, um AVL auszuwählen, und drücken Sie die -Taste, um Ein auszuwählen oder Aus. Digitaler Audioausgang Drücken Sie die Taste , um den digitalen Audioausgang auszuwählen, und drücken Sie dann die Taste , um auszuwählen Aus I Auto/PCM.
- Seite 26 Kanal Bearbeiten Drücken Sie die Taste , um Channel Edit auszuwählen, und drücken Sie dann die Taste Favoritenliste Drücken Sie die Taste , um die Favoritenliste auszuwählen, und drücken Sie dann die Land/Region Drücken Sie die Taste , um Land/Region auszuwählen, und drücken Sie dann die Taste , um auszuwählen.
- Seite 27 Menü "Feature" Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. Drücken Sie die Taste , um Funktion im Hauptmenü auszuwählen, und drücken Sie dann ENTER/T, um einzugeben. 1.Drücken Sie die Taste , um die Option auszuwählen, die Sie im Funktionsmenü anpassen möchten.
- Seite 28 Drücken Sie die Taste um das Untermenü aufzurufen. Sleep-Timer Drücken Sie die Taste , um den Sleep-Timer auszuwählen, und drücken Sie dann die Taste , um Aus / auszuwählen. 10 Minuten / 20 Minuten / 30 Minuten / 60 Minuten / 90 Minuten / 120 Minuten / 180 Minuten / 240 Minuten.
- Seite 29 HDMI CEC Drücken Sie die Taste , um HDMI CEC auszuwählen, und drücken Sie dann die Automatisches Ausschalten des Geräts/Lautsprechereinstellung/HDMI ARC/Device Lisi). Setup-Menü Drücken Sie die MENU-Taste, um das Hauptmenü anzuzeigen. Drücken Sie die Taste , um HDMI CEC auszuwählen, und drücken Sie dann 1.Drücken Sie die Taste , um die Option auszuwählen, die Sie im SETUP-Menü...
- Seite 30 OSD-Timer Drücken Sie die Taste , um den OSD-Timer auszuwählen, und drücken Sie dann die Taste , um Nie auszuwählen 5 Sekunden/10 Sekunden/15 Sekunden/20 Sekunden/25 Sekunden/30 Sekunden. PC-Einrichtung Drücken Sie die Taste , um PC-Setup auszuwählen, und drücken Sie dann die...
- Seite 32 USB-BETRIEB Hinweis: Schließen Sie vor dem Bedienen des USB-Menüs das USB-Gerät an und drücken Sie dann die INPUT-Taste, um die Eingangsquelle auf USB. Drücken Sie die Tasten , um USB im Menü Quelle auszuwählen, und wählen Sie dann Drücken Sie die Eingabetaste, um einzugeben. Drücken Sie die Taste , um die Option auszuwählen, die Sie im USB-Hauptmenü...
- Seite 33 Musik Drücken Sie die Taste , um MUSIC im Hauptmenü auszuwählen, und drücken Sie dann die OK-Taste, um aufzurufen. Drücken Sie die Taste , um die Festplatte auszuwählen, die Sie ansehen möchten, und drücken Sie dann die OK-Taste, um die Taste einzugeben. Moice , um MOVIE im Hauptmenü...
- Seite 34 E-Book Drücken Sie drücken, um im Hauptmenü E-Book auszuwählen, und drücken Sie dann die OK-Taste, um aufzurufen. Drücken Sie die Taste , um die Festplatte auszuwählen, die Sie ansehen möchten, und drücken Sie dann die OK-Taste, um die Taste einzugeben.
- Seite 35 WIEDERGABEFORMATE FÜR MULTIMEDIA-INHALTE Codec Medien Dateierweiterung Anmerkung Video Audio MP3, WMA*, Max. Auflösung: 1920 x 1080 AAC, AC3*, .mpg MPEG-1, MPEG-2 Max. Datenübertragungsrate: 40 Mbit/s DivX*, Xvid, MJPEG Max. Auflösung: 1920 x 1080 .avi Max. Datenübertragungsrate: MPEG-4 SP/ASP, 20 Mbit/s H.263/H.264 MPEG-2, H.264, AVS*, AVS+*, HEVC...
- Seite 36 SPEZIFIKATIONEN MODELLBEZEICHNUNG 24" BASIC M-SERIES Bildschirmdiagonale 24" Helligkeit 180 Cd/m Statischer Kontrast 1200:1 ANTENNENBUCHSE PC-AUDIOEINGANG HDMI Konnektivität VIDEO AUDIOEINGANG (L/R) Kopfhörer KOAXIALER AUSGANG Ohne Standfüße 557 x 75,5 x 336 mm Abmessungen Mit Standfüßen 557 x 159 x 366 mm Eigengewicht 2,29 kg Gesamtgewicht...
