Anleitung | PAHT 256-308

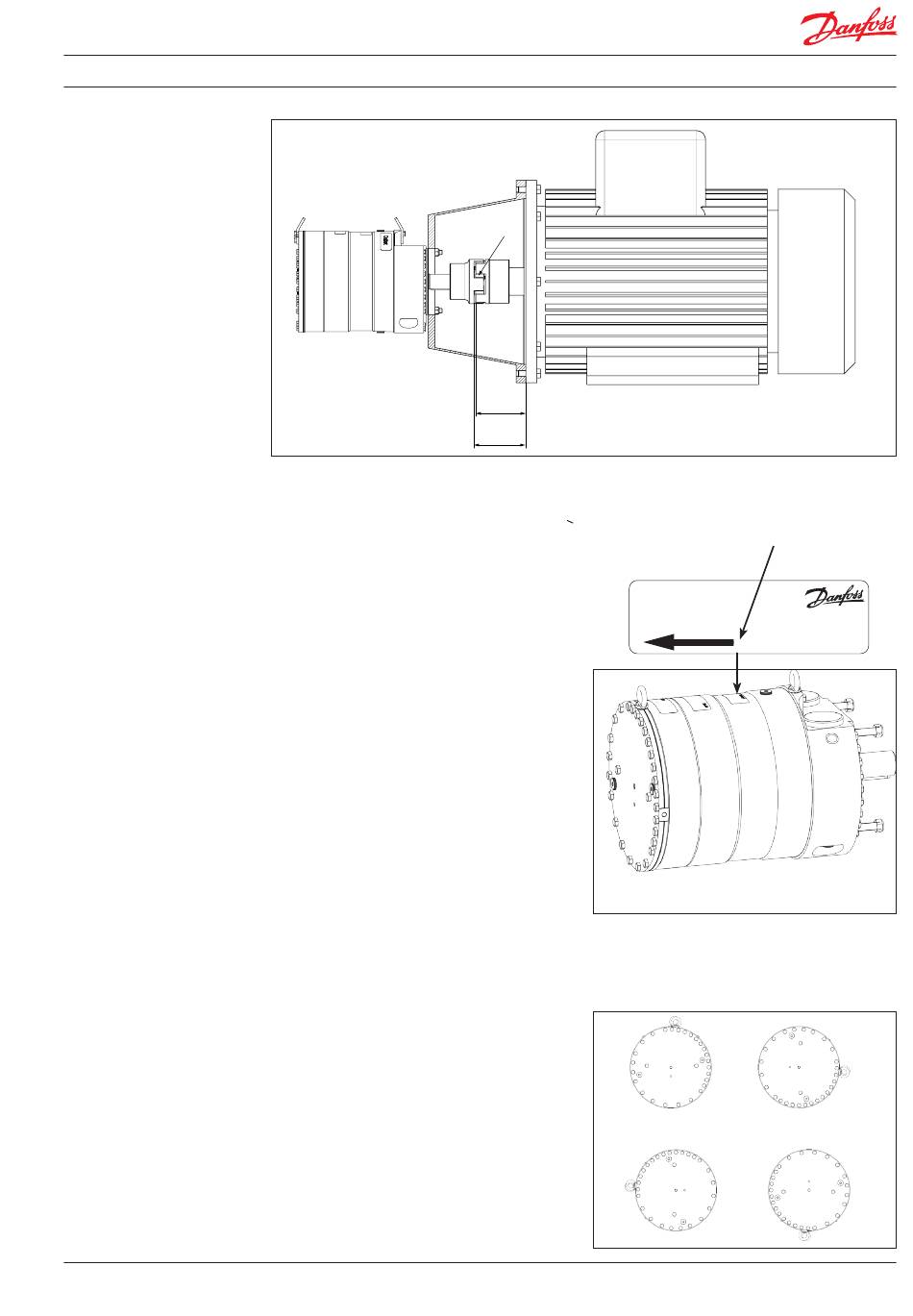

1.
Montieren Sie die Kupplung bündig oder
maximal 1 mm von der Pumpenwelle Ende
ausgeglichen. Achten Sie darauf, einen
Luftspalt zwischen Kupplung und die
Pumpenflansch von min. 4 mm (0,16 in).
2.
Montieren Sie die Kupplungsglocke an der
Pumpe. Die Nüssen müssen mit dem
richtigen Drehmoment gesichert werden.
3.
Messen Sie die längste Strecke "A" von der
Oberseite des Kupplungsglocke bis zu den
Knopf der Kupplungsklaue.
4.
Messen Sie die längste Strecke "A" von der
Oberseite des Kupplungsglocke bis zu den
Knopf der Kupplungsklaue.
5.
Messen Sie von Motorflansch an die Spitze
der Kupplung. Dieser Messung "B" soll 3-5
mm (0.12-0.2 Zoll) kürzer als die Messung
"A".
6.
Beziehungsweise einstellen, überprüfen Sie
die Messung und sichern beide Kupplun
gen mit den richtigen Drehmomente auf
die Verriegelungsschrauben (siehe
Kupplung Betrieb & Montageanleitung ).
7.
Montieren Sie den elastischen Zahnkranz
und montieren Sie die Kupplungsglocke /
Pumpe am Motor. Nach der Montage muss
es möglich sein, die elastische Zahnkranz
3-5mm (0,12-0,2 Zoll) bewegen axial "C".
Die Prüfung kann durch das
Inspektionsloch der Kupplungsglocke
erfolgen. Die Flanschschrauben mit dem
richtigen Drehmoment sicher stellen.
Wenn eine alternative Montage gewünscht wird,
bitte Kontakt an Danfoss nehmen.
Wählen Sie angemessene Toleranzen für eine
einfache Montage der elastischen Kupplung
ohne Einsatz von Werkzeugen zu erreichen.
Bitte achten Sie darauf die empfohlene
Längentoleranzen an der gewählte Kup-
plung, da eine axiale Kraft an der Pumpe
kann die Pumpe beschädigen.
180R9289 | AQ109686503106de-001101 | IOM PAHT 256-308 pumps | 01.2022
C
B
A
3.2 Drehrichtung
Die Drehrichtung wird durch einen Pfeil auf der
Kennzeichnung der Pumpe angezeigt.
PUMP
Type
Code no. 180BXXXX
Serial no. XXXXXX03-XXX
3.3 Orientation
Die Pumpe kann in jeder beliebigen horizontalen
Einbaulage montiert werden. Eine vertikale
Einbaulage ist nur möglich, wenn die Pumpe so
montiert wird, dass die Welle nach oben zeigt.
PAHT 256
MADE IN DENMARK
Danfoss A/S, 6430 Nordborg, Denmark
