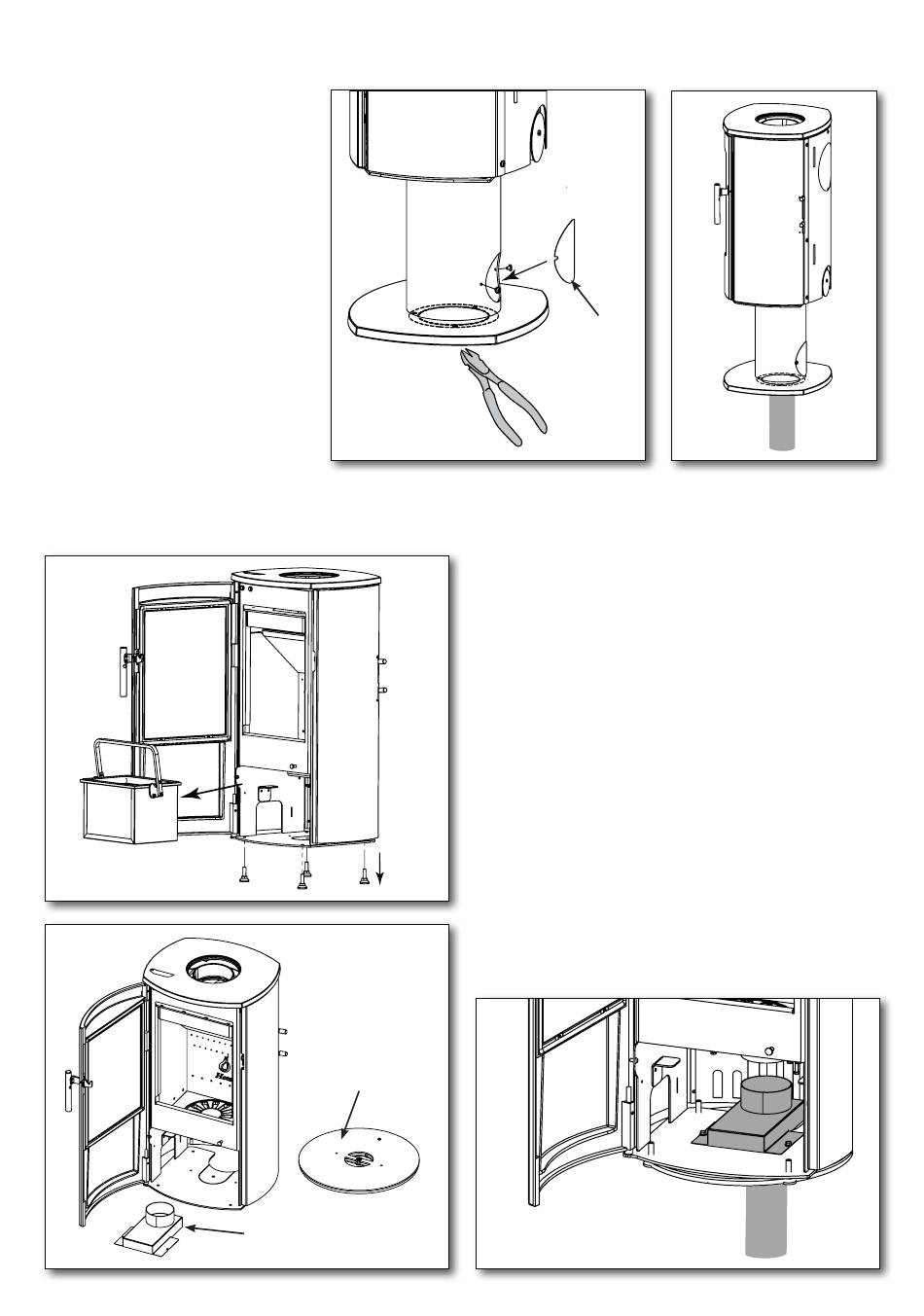

anschluss von unten durch die säule
Die Schraube am Ø 100
Rohrstutzen lösen und die
beiliegende Ø 105 mm
Abdeckplatte einbauen.
1027-0302
Danach kann die externe Luft-
zufuhr durch die Säule ange-
schlossen werden. Abb. 2.
2.9 Verbrennungsluft - scan-line 7B
anschluss der externen luftzufuhr (raumluftunabhängig) bei Öfen mit drehtellern
1
2
Drehteller
1515-0010
Optional erhältlich
1
1027-0302
Den Aschenkasten aus dem Ofen nehmen.
Das Teil in der Bodenplatte herausschlagen
oder herauswinden und die vier Stellschrauben
in der Bodenplatte ausbauen.
Beim Einbau des Drehtellers wie in der "Bedi-
enungsanleitung für Scan-Line Drehteller" be-
schrieben vorgehen, ausgenommen jedoch die
Befestigung der mittleren Schraube.
Den losen Anschlussstutzen anbringen und mit
den beiden Schrauben festspannen, wobei die
Schrauben ganz durch die beiden Gewindelöcher
im Bodendrehteller geschraubt werden.
Zwischen dem Ø 100 Rohrstutzen und dem lo-
sen Anschlussstutzen einen flexiblen Schlauch
in der passenden Länge einbauen.
Wir empfehlen die Verwendung eines Aluflex-
Schlauches Ø 100, der für Temperaturen bis
zu 200 °C geeignet ist.
