Dual 1216 Serviceanleitung Seite 3

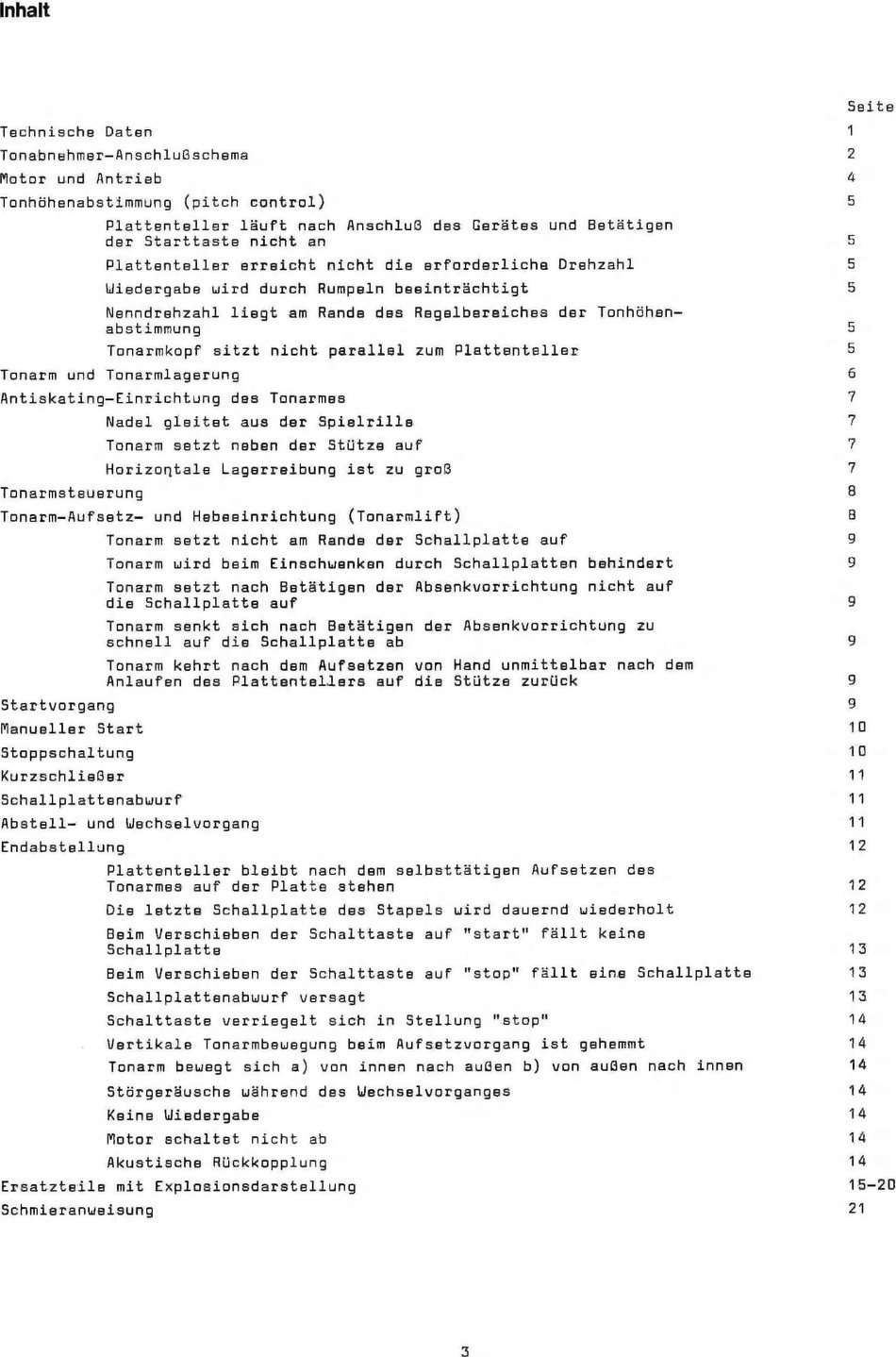

Inhalt
Technische Daten
Tonabnehmer-Anschlußschema
Motor und Antrieb
Tonhöhenabstimmung (pitch control)
Plattenteller läuft nach Anschluß des Gerätes und Betätigen
der Starttaste nicht an
Plattenteller erreicht nicht die erforderliche Drehzahl
Wiedergabe wird durch Rumpeln beeinträchtigt
Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhen-
abstimmung
Tonarmkopf sitzt nicht parallel zum Plattenteller
Tonarm und Tonarmlagerung
Antiskating-Einrichtung des Tonarmes
Nadel gleitet aus der Spielrille
Tonarm setzt neben der Stütze auf
Horizontale Lagerreibung ist zu groß
Tonarmsteuerung
Tonarm-Aufsetz- und Hebeeinrichtung (Tonarmlift)
Tonarm setzt nicht am Rande der Schallplatte auf
Tonarm wird beim Einschwenken durch Schallplatten behindert
Tonarm setzt nach Betätigen der Absenkvorrichtung nicht auf
die Schallplatte auf
Tonarm senkt sich nach Betätigen der Absenkvorrichtung zu
schnell auf die Schallplatte ab
Tonarm kehrt nach dem Aufsetzen von Hand unmittelbar nach dem
Anlaufen des Plattentellers auf die Stütze zurück
Startvorgang
Manueller Start
Stoppschaltung
Kurzschließer
Schallplattenabwurf
Abstell- und Wechselvorgang
Endabstellung
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des
Tonarmes auf der Platte stehen
Die letzte Schallplatte des Stapels wird dauernd wiederholt
Beim Verschieben der Schalttaste auf "start" fällt keine
Schallplatte
Beim Verschieben der Schalttaste auf "stop" fällt eine Schallplatte
Schallplattenabwurf versagt
Schalttaste verriegelt sich in Stellung "stop"
Vertikale Tonarmbewegung beim Aufsetzvorgang ist gehemmt
Tonarm bewegt sich a) von innen nach außen b) von außen nach innen
Störgeräusche während des Wechselvorganges
Keine Wiedergabe
Motor schaltet nicht ab
Akustische Rückkopplung
Ersatzteile mit Explosionsdarstellung
Schmieranweisung
m
m
VD 9 OD OD d d d — m au
10
10
11
11
11
12
12
12
13
13
13
14
14
14
14
14
14
14
15-20
21
