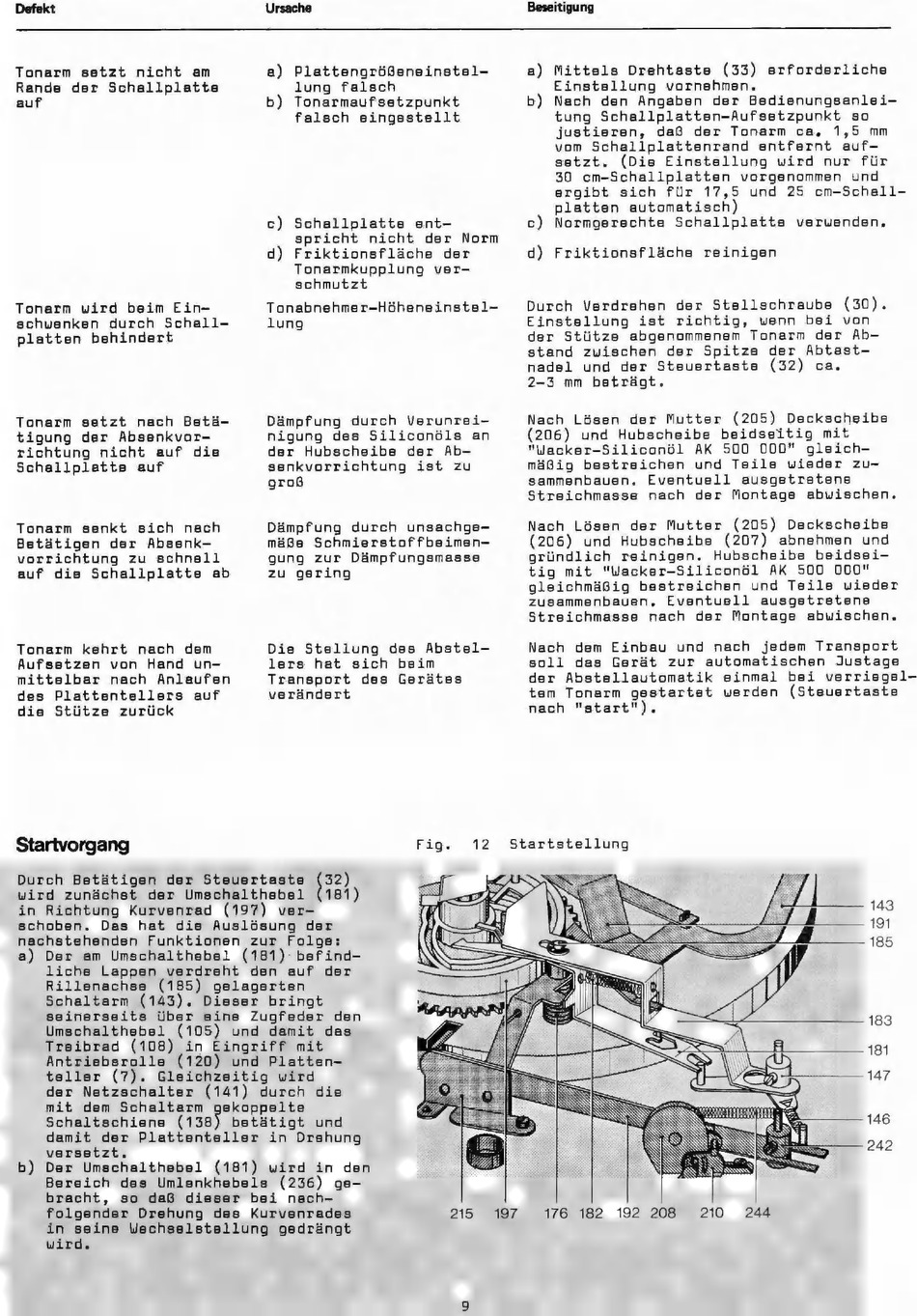

Dual 1216 Serviceanleitung Seite 9

Defekt Ursache
Beseitigung
Tonarm setzt nicht am
Rande der Schallplatte
auf
Tonarm wird beim Ein-
schwenken durch Schall-
platten behindert
Tonarm setzt nach Bstä-
tigung der Absenkvor-
richtung nicht auf die
Schallplatte auf
Tonarm senkt sich nach
Betåtigen der Absenk-
vorrichtung zu schnell
auf dis Schallplatte ab
Tonarm kehrt nach dem
Aufsetzen von Hand un-
mittelbar nach Anlaufen
des Plattentellers auf
die Stütze zurück
Startvorgang
Durch Betätigen der Steuertaste ES
wird zunåchst der Umschalthebel
in Richtung Kurvenrad (197)
schoben. Das hat die Auslösung der
nachstshenden Funktionen zur Folge:
a) Der am Umschalthebel (181): befind-
liche Lappen verdreht den auf der
Rillenachse (185) gelagerten
Schaltarm (143). Dieser bringt
seinerseits über eine Zugfeder den
Umschalthebel (105) und damit das
Treibrad (108) in Eingriff mit
Antriebsrolle (120) und Platten-
teller (7). Gleichzeitig wird
der Netzschalter (141) durch die
ekoppelte
betåtigt und
damit der Plattenteller in Drehung
mit dem Schaltarm
Schaltschiene (138
versetzt.
b) Der Umschalthebel (181) uird in den
Bereich des Umlenkhebels (236) ge-
bracht, so daß disser bei nach-
a) Plattengrößeneinstel-
lung falsch
b) Tonarmaufsetzpunkt
falsch eingestellt
c) Schallplatte ent-
spricht nicht der Norm
d) Friktionsfläche der
Tonarmkupplung ver-
schmutzt
Tonabnehmer-Höheneinstel-
lung
Dåmpfung durch Verunrei-
nigung des Siliconöls an
der Hubscheibe der Ab-
senkvorrichtung ist zu
groß
Dämpfung durch unsachge-
måBe Schmierstoffbeimen-
gung zur Dämpfungsmasse
zu gering
Die Stellung des Abstel-
lers hat sich beim
Transport des Gerätes
verändert
Fig. 12
181)
ver-
folgender Drehung des Kurvenrades 215
in seine Wechselstellung gedrångt
wird.
a) Mittels Drehtaste (33) erforderliche
Einstellung vornehmen.
b) Nach den Angaben der Bedienungsanlei-
tung Schallplatten-Aufsstzpunkt so
justisren, daß der Tonarm ca. 1,5 mm
vom Schallplattenrand entfernt auf-
setzt. (Die Einstellung wird nur für
30 cm-Schallplatten vorgenommen und
ergibt sich für 17,5 und 25 cm-Schall-
platten automatisch)
c) Normgerechte Schallplatts verwenden,
d) Friktionsfläche reinigen
Durch Verdrehen der Stellschraube (30).
Einstellung ist richtig, wenn bei von
der Stütze abgenommenem Tonarm der Ab-
stand zwischen der Spitze der Abtast-
nadel und der Steuertaste (32) ca.
2-3 mm beträgt.
Nach Lösen der Mutter (205) Deckscheibs
(206) und Hubscheibe beidseitig mit
"Wacker-Siliconöl AK 500 000" gleich-
mäßig bestreichen und Teile wieder zu-
sammenbauen. Eventuell ausgetretene
Streichmasse nach der Montage abwischen.
Nach Lösen der Mutter (205) Deckscheibs
(206) und Hubscheibs (207) abnehmen und
gründlich reinigen. Hubscheibe beidsei-
tig mit "Wacker-Siliconöl AK 500 000"
gleichmäßig bestreichen und Teile wieder
zusammenbauen. Eventuell ausgetretene
Streichmasse nach der Montage abwischen.
Nach dem Einbau und nach jedem Transport
soll das Geråt zur automatischen Justage
der Abstellautomatik einmal bei verriegel-
tem Tonarm gestartst werden (Steuertaste
nach "start").
Startstellung
143
191
185
183
181
147
EN
L dE, MAR 146
ORG 242
RV
EN
176 182 192 208 210 244
