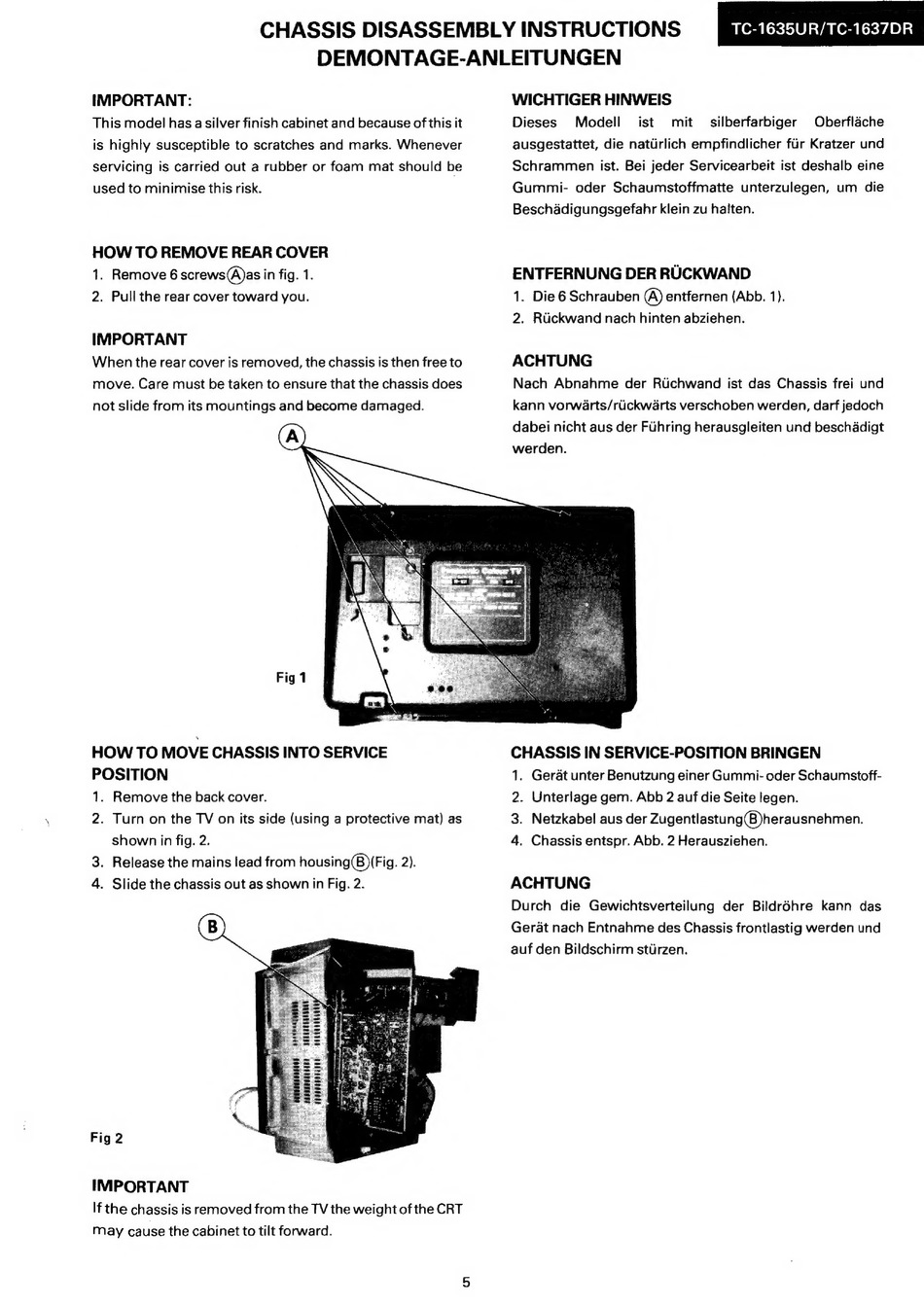

CHASSIS DISASSEMBLY INSTRUCTIONS
DEMONTAGE-ANLEITUNGEN
IMPORTANT:
This model has a silver finish cabinet and because of this it
is highly susceptible to scratches and marks. Whenever
servicing is carried out a rubber or foam mat should be
used to minimise this risk.
HOW TO REMOVE REAR COVER
1. Remove 6 screws(A)as in fig. 1.
2. Pull the rear cover toward you.
IMPORTANT
When the rear cover is removed, the chassis is then free to
move. Care must be taken to ensure that the chassis does
not slide from its mountings and become damaged.
A
Fig 1
HOW TO MOVE CHASSIS INTO SERVICE
POSITION
1. Remove the back cover.
2. Turn on the TV on its side (using a protective mat) as
shown in fig. 2.
3. Release the mains lead from housing(®)(Fig. 2).
4. Slide the chassis out as shown in Fig. 2.
Fig 2
IMPORTANT
If the chassis is removed from the TV the weight of the CRT
may cause the cabinet to tilt forward.
WICHTIGER HINWEIS
Dieses
Modell
ist
mit
silberfarbiger
Oberflache
ausgestattet, die natirlich empfindlicher fur Kratzer und
Schrammen
ist. Bei jeder Servicearbeit ist deshalb eine
Gummi-
oder Schaumstoffmatte
unterzulegen, um die
Beschadigungsgefahr klein zu halten.
ENTFERNUNG DER RUCKWAND
1. Die 6 Schrauben (A) entfernen (Abb. 1).
2. Ruckwand nach hinten abziehen.
ACHTUNG
Nach Abnahme
der Ruchwand
ist das Chassis frei und
kann vorwarts/rickwéarts verschoben werden, darf jedoch
dabei nicht aus der Fuhring herausgleiten und beschadigt
werden.
CHASSIS IN SERVICE-POSITION BRINGEN
1. Gerat unter Benutzung einer Gummi- oder Schaumstoff-
2. Unterlage gem. Abb 2 auf die Seite legen.
3. Netzkabel aus der Zugentlastung(B)herausnehmen.
4. Chassis entspr. Abb. 2 Herausziehen.
ACHTUNG
Durch
die Gewichtsverteilung
der Bildréhre
kann das
Gerat nach Entnahme des Chassis frontlastig werden und
auf den Bildschirm sttirzen.
