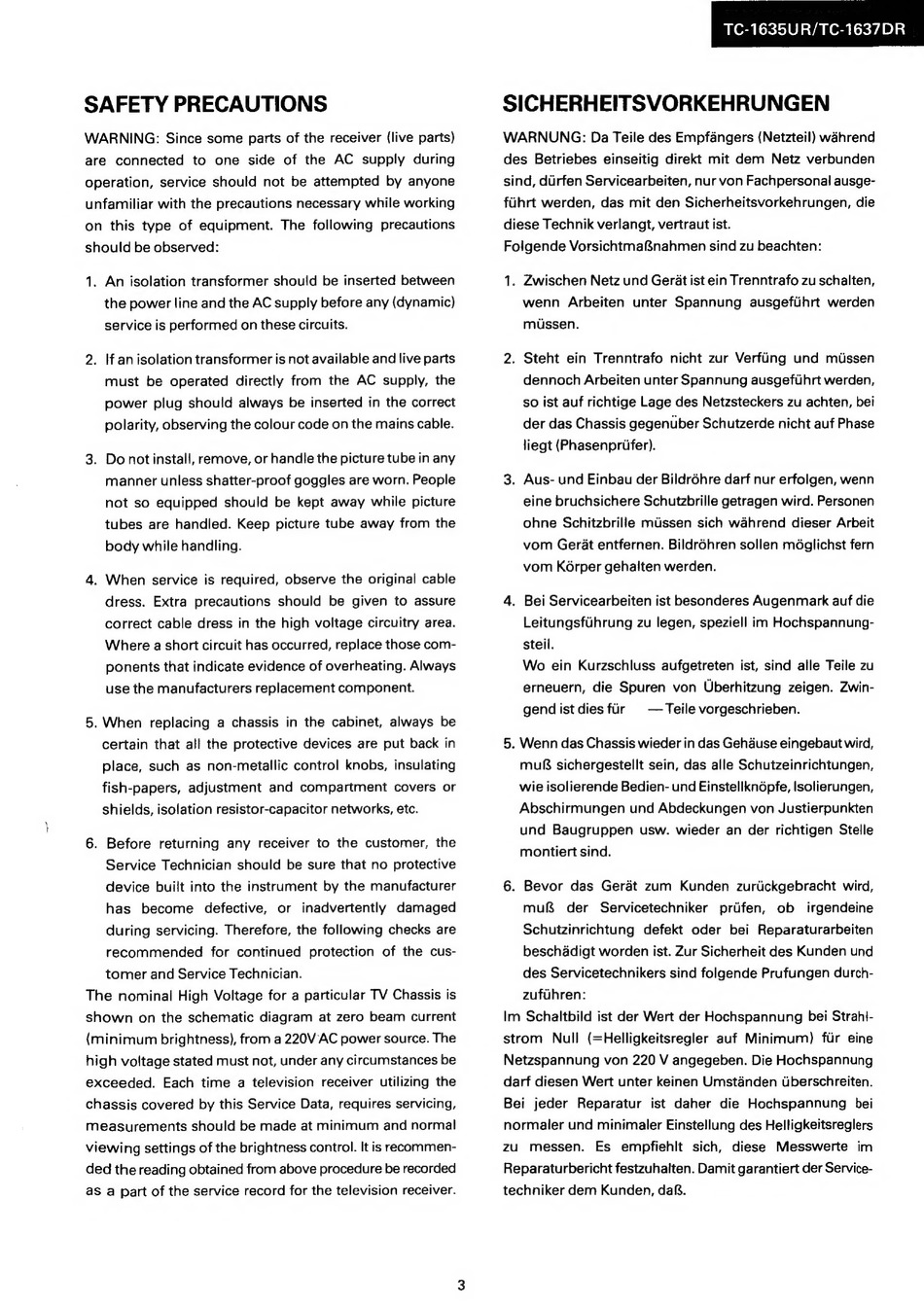

SAFETY PRECAUTIONS
WARNING:
Since some parts of the receiver (live parts)
are
connected
to one
side
of the AC
supply
during
operation, service should not be attempted by anyone
unfamiliar with the precautions necessary while working
on
this type of equipment.
The following
precautions
should be observed:
1. An isolation transformer should be inserted between
the power line and the AC supply before any (dynamic)
service is performed on these circuits.
2. If an isolation transformer is not available and live parts
must
be operated
directly from the AC supply, the
power plug should always be inserted in the correct
polarity, observing the colour code on the mains cable.
3. Do not install, remove, or handle the picture tube in any
manner unless shatter-proof goggles are worn. People
not so equipped
should
be kept away while picture
tubes are handled. Keep picture tube away from the
body while handling.
4. When service is required, observe the original cable
dress. Extra precautions should be given to assure
correct cable dress in the high voltage circuitry area.
Where a short circuit has occurred, replace those com-
ponents that indicate evidence of overheating. Always
use the manufacturers replacement component.
5. When
replacing a chassis in the cabinet, always be
certain that all the protective devices are put back in
place, such as non-metallic control knobs, insulating
fish-papers, adjustment and compartment covers or
shields, isolation resistor-capacitor networks, etc.
6. Before returning any receiver to the customer, the
Service Technician should be sure that no protective
device built into the instrument by the manufacturer
has
become
defective,
or
inadvertently
damaged
during servicing. Therefore, the following checks are
recommended
for continued
protection
of the cus-
tomer and Service Technician.
The nominal High Voltage for a particular TV Chassis is
shown on the schematic diagram at zero beam current
(minimum brightness), from a 220V AC power source. The
high voltage stated must not, under any circumstances be
exceeded.
Each time a television
receiver utilizing the
chassis covered by this Service Data, requires servicing,
measurements should be made at minimum and normal
viewing settings of the brightness control. It is recommen-
ded the reading obtained from above procedure be recorded
as a part of the service record for the television receiver.
TC-1635UR/TC-1637DR
SICHERHEITSVORKEHRUNGEN
WARNUNG:
Da Teile des Empfangers (Netzteil) wahrend
des Betriebes einseitig direkt mit dem Netz verbunden
sind, dirfen Servicearbeiten, nur von Fachpersonal ausge-
fihrt werden, das mit den Sicherheitsvorkehrungen, die
diese Technik verlangt, vertraut ist.
Folgende Vorsichtmaf&nahmen sind zu beachten:
1. Zwischen Netz und Gerat ist ein Trenntrafo zu schalten,
wenn
Arbeiten
unter Spannung
ausgeftihrt werden
mussen.
2. Steht ein Trenntrafo nicht zur Verfling und mUssen
dennoch Arbeiten unter Spannung ausgefuhrt werden,
so ist auf richtige Lage des Netzsteckers zu achten, bei
der das Chassis gegenuber Schutzerde nicht auf Phase
liegt (Phasenprifer).
3. Aus- und Einbau der Bildréhre darf nur erfolgen, wenn
eine bruchsichere Schutzbrille getragen wird. Personen
ohne Schitzbrille mussen sich wahrend dieser Arbeit
vom Gerat entfernen. Bildrdhren sollen mdglichst fern
vom K6rper gehaiten werden.
4. Bei Servicearbeiten ist besonderes Augenmark auf die
Leitungsfiihrung zu legen, speziell im Hochspannung-
steil.
Wo ein Kurzschluss aufgetreten ist, sind alle Teile zu
erneuern, die Spuren von Uberhitzung zeigen. Zwin-
gend ist dies fir
— Teile vorgeschrieben.
5. Wenn das Chassis wieder in das Gehause eingebaut wird,
muf sichergestellt sein, das alle Schutzeinrichtungen,
wie isolierende Bedien- und Einstellkndépfe, lsolierungen,
Abschirmungen und Abdeckungen von Justierpunkten
und Baugruppen
usw. wieder an der richtigen Stelle
montiert sind.
6. Bevor das Gerat zum
Kunden zurtickgebracht wird,
muf&
der
Servicetechniker
prifen,
ob
irgendeine
Schutzinrichtung
defekt oder bei Reparaturarbeiten
beschddigt worden ist. Zur Sicherheit des Kunden und
des Servicetechnikers sind folgende Prufungen durch-
zufuhren:
Im Schaltbild ist der Wert der Hochspannung bei Strahi-
strom
Null (=Helligkeitsregler auf Minimum)
fir eine
Netzspannung von 220 V angegeben. Die Hochspannung
darf diesen Wert unter keinen Umstanden Uberschreiten.
Bei jeder Reparatur
ist daher die Hochspannung
bei
normaler und minimaler Einstellung des Helligkeitsreglers
zu
messen.
Es
empfiehlt
sich,
diese
Messwerte
im
Reparaturbericht festzuhalten. Damit garantiert der Service-
techniker dem Kunden, daf.
