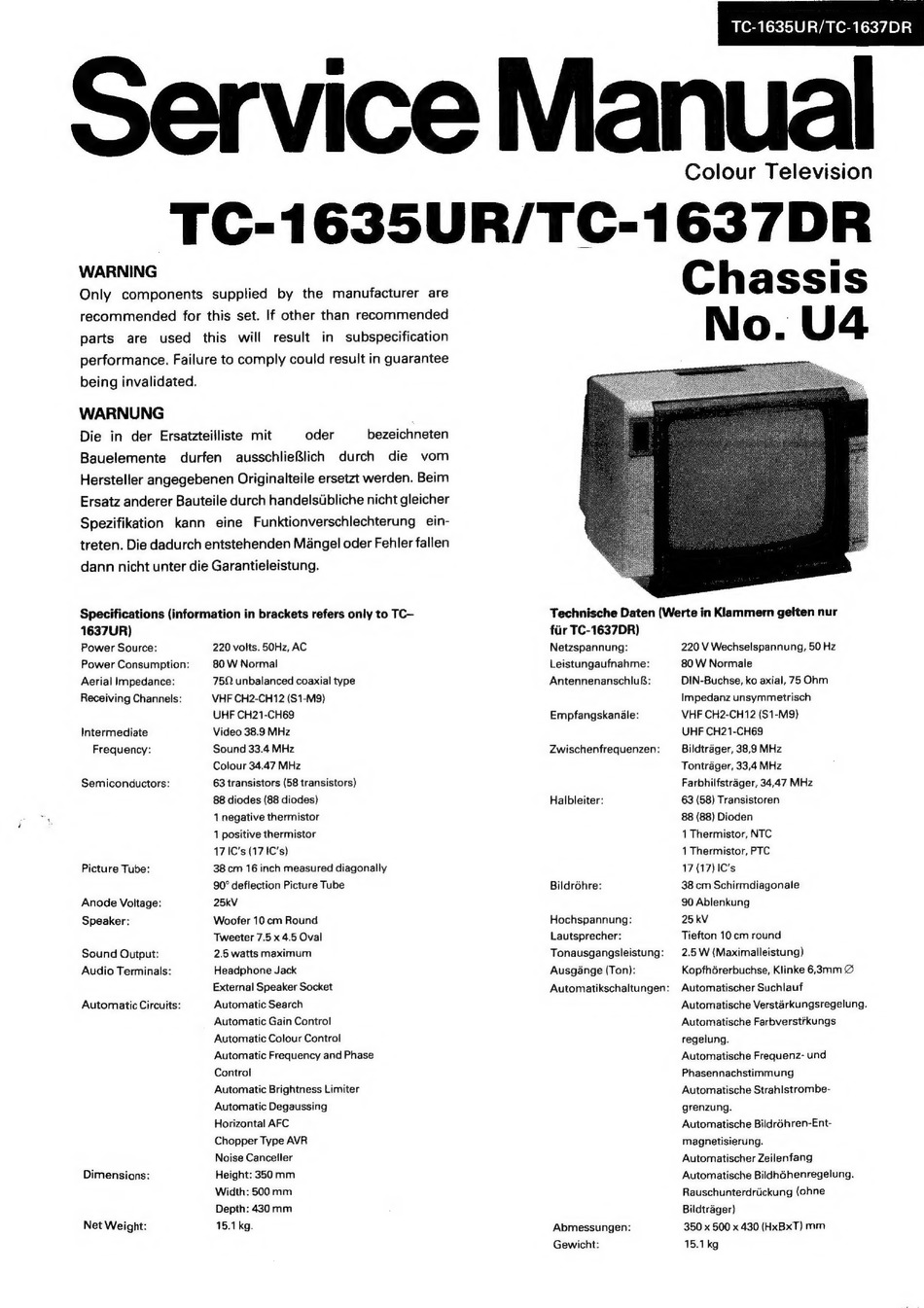

TC-1635UR/TC-1637DR
Colour Television
'TC-1635UR/TC-1637DR
WARNING
Only
components
supplied
by the
manufacturer
are
recommended
for this set. If other than recommended
parts
are
used
this
will
result
in subspecification
performance. Failure to comply could result in guarantee
being invalidated.
WARNUNG
Die in der Ersatzteilliste mit
oder
Bauelemente
durfen
ausschlieBlich
durch
die
vom
Hersteller angegebenen Originalteile ersetzt werden. Beim
bezeichneten
Ersatz anderer Bauteile durch handelstbliche nicht gleicher
Spezifikation
kann
eine
Funktionverschlechterung
ein-
treten. Die dadurch entstehenden Mangel oder Fehler fallen
dann nicht unter die Garantieleistung.
Specifications (information in brackets refers only to TC—
1637UR)
Power Source:
220 volts. 50Hz, AC
Power Consumption:
80 W Normal
750 unbalanced coaxial type
VHF CH2-CH12 (S1-M9)
UHF CH21-CH69
Aerial Impedance:
Receiving Channels:
Intermediate
Video 38.9 MHz
Frequency:
Sound 33.4 MHz
Colour 34.47 MHz
63 transistors (58 transistors)
88 diodes (88 diodes)
1 negative thermistor
Semiconductors:
1 positive thermistor
17 IC's (17 IC's)
38 cm 16 inch measured diagonally
90° deflection Picture Tube
Anode Voltage:
25kV
Speaker:
Woofer 10 cm Round
Tweeter 7.5 x 4.5 Oval
2.5 watts maximum
Picture Tube:
Sound Output:
Audio Terminals:
Headphone Jack
External Speaker Socket
Automatic Search
Automatic Gain Control
Automatic Colour Control
Automatic Frequency and Phase
Automatic Circuits:
Control
Automatic Brightness Limiter
Automatic Degaussing
Horizontal AFC
Chopper Type AVR
Noise Canceller
Dimensions:
Height: 350 mm
Width: 500 mm
Depth: 430 mm
Net Weight:
15.1 kg.
Chassis
No. U4
Technische Daten (Werte in Klammern gelten nur
fur TC-1637DR)
Netzspannung:
Leistungaufnahme:
Antennenanschlu:
Empfangskanale:
Zwischenfrequenzen:
Halbleiter:
Bildrdhre:
Hochspannung:
Lautsprecher:
Tonausgangsleistung:
Ausgange (Ton):
Automatikschaltungen:
Abmessungen:
Gewicht:
220 V Wechselspannung, 50 Hz
80 W Normale
DIN-Buchse, ko axial, 75 Ohm
Impedanz unsymmetrisch
VHF CH2-CH12 (S1-M3)
UHF CH21-CH69
Bildtrager, 38,9 MHz
Tontrager, 33,4 MHz
Farbhilfstrager, 34,47 MHz
63 (58) Transistoren
88 (88) Dioden
1 Thermistor, NTC
1 Thermistor, PTC
17 (17) IC's
38 cm Schirmdiagonale
90 Ablenkung
25 kV
Tiefton 10 cm round
2.5 W (Maximalleistung)
Kopfhérerbuchse, Klinke 6,3mm @
Automatischer Suchlauf
Automatische Verstarkungsregelung.
Automatische Farbverstikungs
regelung.
Automatische Frequenz- und
Phasennachstimmung
Automatische Strahlstrombe-
grenzung.
Automatische Bildréhren-Ent-
magnetisierung.
Automatischer Zeilenfang
Automatische BildhGhenregelung.
Rauschunterdriickung (ohne
Bildtrager)
350 x 500 x 430 (HxBxT) mm
15.1kg
