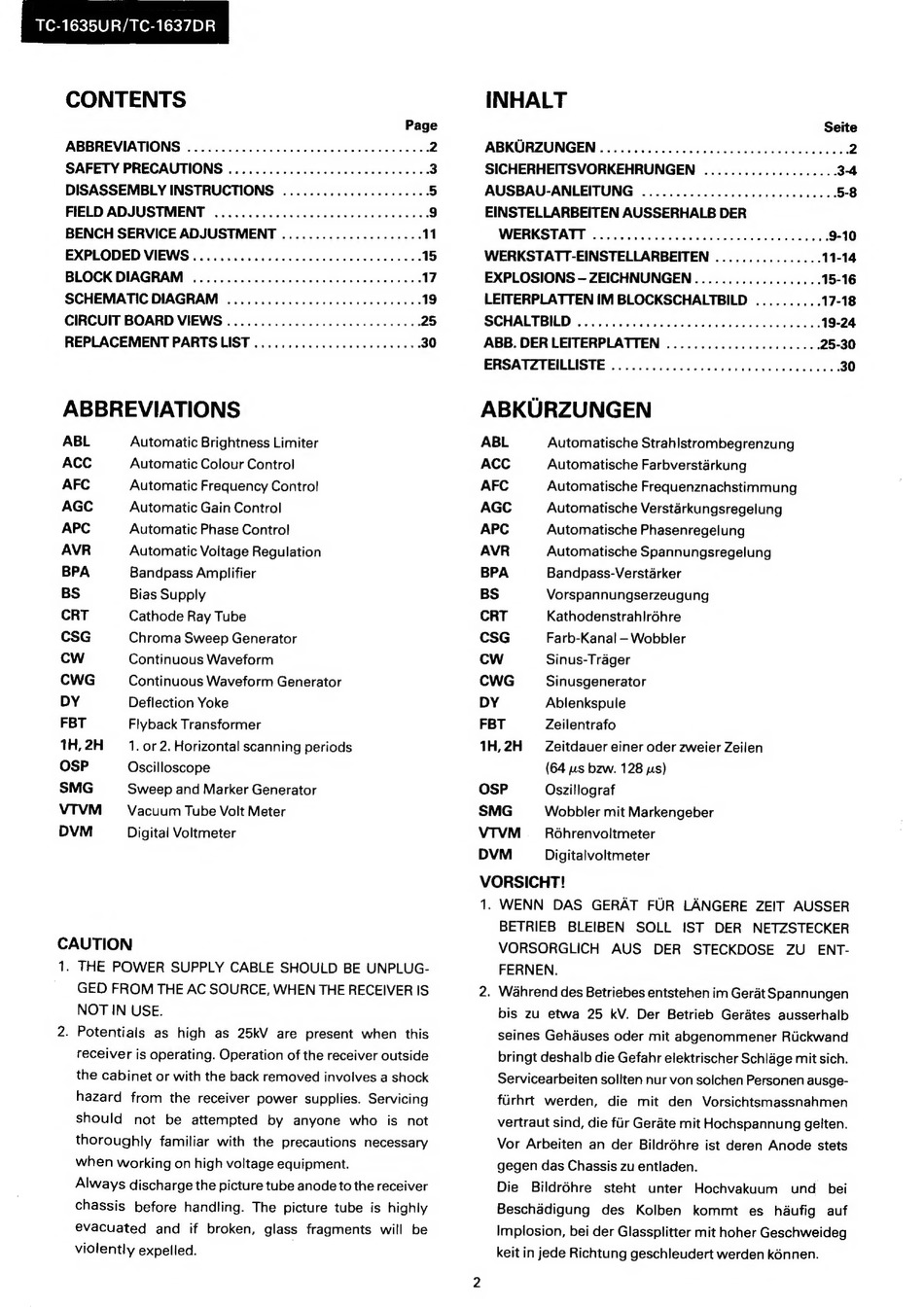

TC-1635UR/TC-1637DR
CONTENTS
ABBREVIATIONS
..........
0... cece eee
eee
e nee 2
SAFETY PRECAUTIONS ................0-0
eee eee eee 3
DISASSEMBLY INSTRUCTIONS
..................0084 5
FIELD ADJUSTMENT
..............
2. cece eee eee eens 9
BENCH SERVICE ADJUSTMENT
...................- 11
EXPLODED VIEWS .............
00 cee eee eee
eee eee 15
BLOCK DIAGRAM
...............-.02
cece eee eee eee 17
SCHEMATIC DIAGRAM
..............-.--.0-2ee
eee ee 19
CIRCUIT BOARD VIEWS .................
0.0 eee eee 25
REPLACEMENT PARTS LIST ...............-.-2-0005- 30
ABBREVIATIONS
ABL
Automatic Brightness Limiter
ACC
Automatic Colour Control
AFC
Automatic Frequency Control
AGC
Automatic Gain Control
APC
Automatic Phase Control
AVR
Automatic Voltage Regulation
BPA
Bandpass Amplifier
BS
Bias Supply
CRT
Cathode Ray Tube
CSG
Chroma Sweep Generator
CW
Continuous Waveform
CWG
Continuous Waveform Generator
DY
Deflection Yoke
FBT
Flyback Transformer
1H,2H
1. or 2. Horizontal scanning periods
OSP
Oscilloscope
SMG
Sweep and Marker Generator
VTVM
Vacuum Tube Volt Meter
DVM
Digital Voltmeter
CAUTION
1. THE POWER
SUPPLY CABLE SHOULD BE UNPLUG-
GED FROM THE AC SOURCE, WHEN THE RECEIVER IS
NOTIN USE.
2. Potentials
as high as 25kV are present when
this
receiver is operating. Operation of the receiver outside
the cabinet or with the back removed involves a shock
hazard
from the receiver power supplies. Servicing
should
not be attempted
by anyone
who
is not
thoroughly familiar with the precautions necessary
when working on high voltage equipment.
Always discharge the picture tube anode to the receiver
chassis
before handling. The picture tube is highly
evacuated
and
if broken,
glass fragments will be
violently expelled.
INHALT
Seite
ABKURZUNGEN ...............00ccccccccueeeceaneees 2
SICHERHEITSVORKEHRUNGEN
.................... 3-4
AUSBAU-ANLEITUNG
..............
00. c ccc ee anaes 5-8
EINSTELLARBEITEN AUSSERHALB DER
WERKSTAW
n55 scccce th cgata cotieeies
doe eee! 9-10
WERKSTATT-EINSTELLARBEITEN
................ 11-14
EXPLOSIONS — ZEICHNUNGEN................... 15-16
LEITERPLATTEN IM BLOCKSCHALTBILD
.......... 17-18
SCHALTBILD
... 1.2...
ccc
cece eee ences 19-24
ABB. DER LEITERPLATTEN
................0
000s 25-30
ERSATZTEILLISTE ..........
0. cece ccc eee eee eee 30
ABKURZUNGEN
ABL
Automatische Strahlstrombegrenzung
ACC
Automatische Farbverstarkung
AFC
Automatische Frequenznachstimmung
AGC
Automatische Verstarkungsregelung
APC
Automatische Phasenregelung
AVR
Automatische Spannungsregelung
BPA
Bandpass-Verstarker
BS
Vorspannungserzeugung
CRT
Kathodenstrahlr6hre
CSG
Farb-Kanal — Wobbler
CW
Sinus-Trager
CWG
Sinusgenerator
DY
Ablenkspule
FBT
Zeilentrafo
1H,2H
Zeitdauer einer oder zweier Zeilen
(64 ws bzw. 128 us)
OSP
Oszillograf
SMG
Wobbler mit Markengeber
VTVM ~ Rohrenvoltmeter
DVM
Digitalvoltmeter
VORSICHT!
1. WENN
DAS
GERAT
FUR LANGERE
ZEIT AUSSER
BETRIEB
BLEIBEN
SOLL
IST DER
NETZSTECKER
VORSORGLICH
AUS
DER
STECKDOSE
ZU
ENT-
FERNEN.
2. Wahrend des Betriebes entstehen im Gerat Spannungen
bis zu etwa 25 kV. Der Betrieb Gerates ausserhalb
seines Gehduses oder mit abgenommener Riickwand
bringt deshalb die Gefahr elektrischer Schlage mit sich.
Servicearbeiten sollten nur von soichen Personen ausge-
flrhrt werden,
die mit den
Vorsichtsmassnahmen
vertraut sind, die flr Gerate mit Hochspannung gelten.
Vor Arbeiten an der Bildréhre ist deren Anode stets
gegen das Chassis zu entladen.
Die
Bildréhre
steht
unter
Hochvakuum
und _ bei
Beschaédigung
des
Kolben
kommt
es
hdaufig
auf
Implosion, bei der Glassplitter mit hoher Geschweideg
keit in jede Richtung geschleudert werden kénnen.
