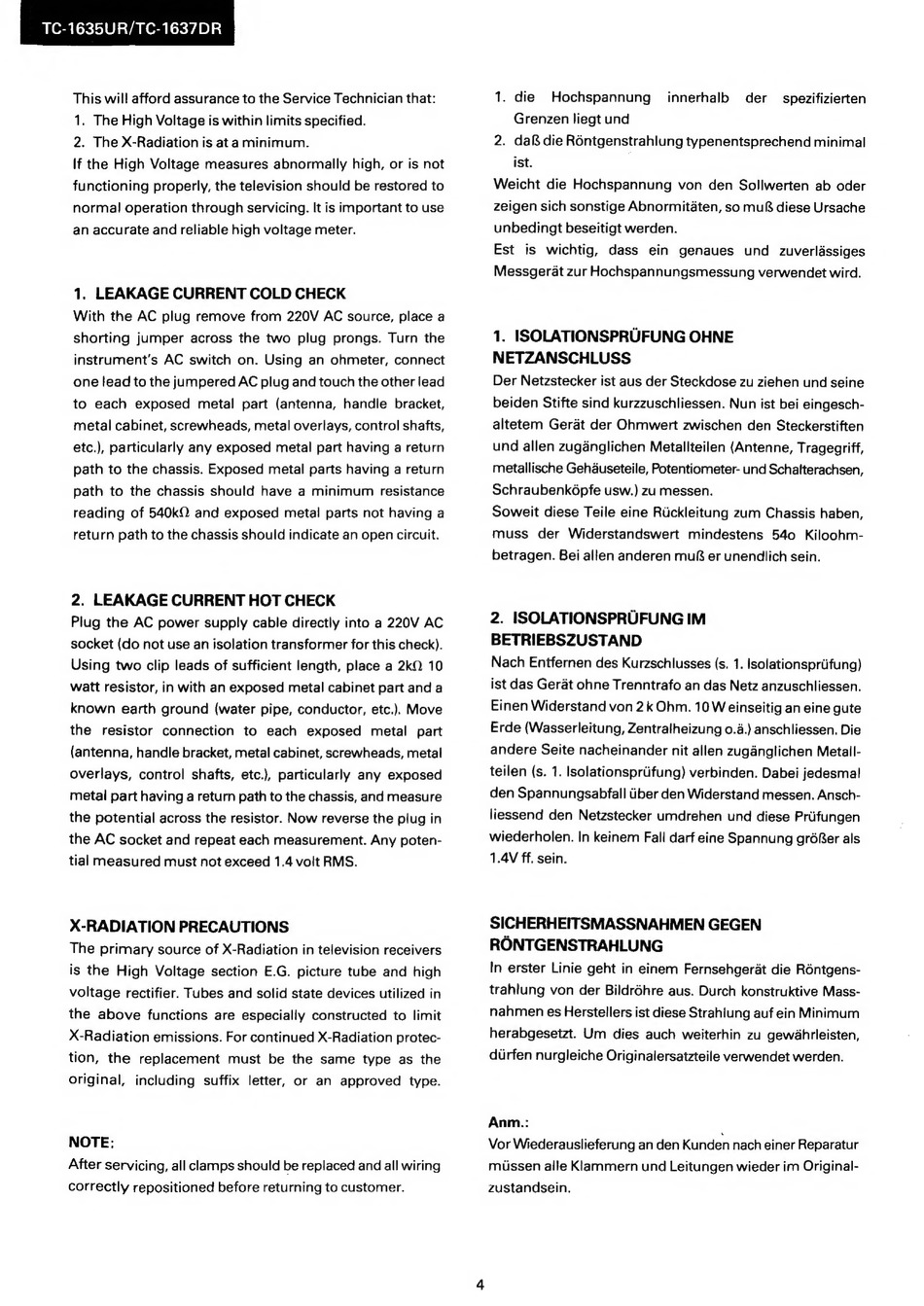

TC-1635UR/TC-1637DR
This will afford assurance to the Service Technician that:
1. The High Voltage is within limits specified.
2. The X-Radiation is at a minimum.
If the High Voltage measures abnormally high, or is not
functioning properly, the television should be restored to
normal operation through servicing. It is important to use
an accurate and reliable high voltage meter.
1. LEAKAGE CURRENT COLD CHECK
With the AC plug remove from 220V AC source, place a
shorting jumper across the two plug prongs. Turn the
instrument's AC switch on. Using an ohmeter, connect
one lead to the jumpered AC plug and touch the other lead
to each
exposed
metal
part (antenna,
handle
bracket,
metal cabinet, screwheads, metal overlays, control shafts,
etc.), particularly any exposed metal part having a return
path to the chassis. Exposed metal parts having a return
path to the chassis should have a minimum resistance
reading of 540kQ and exposed metal parts not having a
return path to the chassis should indicate an open circuit.
2. LEAKAGE CURRENT HOT CHECK
Plug the AC power supply cable directly into a 220V AC
socket (do not use an isolation transformer for this check).
Using two clip leads of sufficient length, place a 2kQ 10
watt resistor, in with an exposed metal cabinet part and a
known earth ground (water pipe, conductor, etc.). Move
the
resistor
connection
to each
exposed
metal
part
(antenna, handle bracket, metal cabinet, screwheads, metal
overlays, control shafts, etc.), particularly any exposed
metal part having a return path to the chassis, and measure
the potential across the resistor. Now reverse the plug in
the AC socket and repeat each measurement. Any poten-
tial measured must not exceed 1.4 volt RMS.
X-RADIATION PRECAUTIONS
The primary source of X-Radiation in television receivers
is the High Voltage section E.G. picture tube and high
voltage rectifier. Tubes and solid state devices utilized in
the above functions are especially constructed to limit
X-Radiation emissions. For continued X-Radiation protec-
tion, the
replacement
must
be the same
type as the
original,
including
suffix
letter, or an
approved
type.
NOTE:
After servicing, all clamps should be replaced and all wiring
correctly repositioned before returning to customer.
1. die
Hochspannung
innerhalb
der
spezifizierten
Grenzen liegt und
2. daf& die R6ntgenstrahlung typenentsprechend minimal
ist.
Weicht die Hochspannung von den Sollwerten ab oder
zeigen sich sonstige Abnormitaten, so mu diese Ursache
unbedingt beseitigt werden.
Est
is wichtig,
dass
ein genaues
und
zuverlassiges
Messgerat zur Hochspannungsmessung verwendet wird.
1. ISOLATIONSPRUFUNG OHNE
NETZANSCHLUSS
Der Netzstecker ist aus der Steckdose zu ziehen und seine
beiden Stifte sind kurzzuschliessen. Nun ist bei eingesch-
altetem Gerat der Ohmwert zwischen den Steckerstiften
und allen zuganglichen Metallteilen (Antenne, Tragegriff,
metallische Gehduseteile, Potentiometer- und Schalterachsen,
Schraubenkdpfe usw.) zu messen.
Soweit diese Teile eine Ruckleitung zum Chassis haben,
muss
der Widerstandswert
mindestens
540
Kiloohm-
betragen. Bei allen anderen muf® er unendlich sein.
2. ISOLATIONSPRUFUNG IM
BETRIEBSZUSTAND
Nach Entfernen des Kurzschlusses (s. 1. Isolationspriifung)
ist das Gerat ohne Trenntrafo an das Netz anzuschliessen.
Einen Widerstand von 2 k Ohm. 10 W einseitig an eine gute
Erde (Wasserleitung, Zentratheizung 0.4.) anschliessen. Die
andere Seite nacheinander nit allen zugdnglichen Metalil-
teilen (s. 1. Isolationsprifung) verbinden. Dabei jedesmal
den Spannungsabfall tiber den Widerstand messen. Ansch-
liessend den Netzstecker umdrehen und diese Priifungen
wiederholen. In keinem Fall darf eine Spannung gr6Rer als
1.4V ff. sein.
SICHERHEITSMASSNAHMEN GEGEN
RONTGENSTRAHLUNG
In erster Linie geht in einem Fernsehgerat die Réntgens-
trahlung von der Bildréhre aus. Durch konstruktive Mass-
nahmen es Herstellers ist diese Strahiung auf ein Minimum
herabgesetzt. Um dies auch weiterhin zu gewdhrleisten,
dirfen nurgleiche Originalersatzteile verwendet werden.
Anm.:
Vor Wiederauslieferung an den Kunden nach einer Reparatur
mussen aile Klammern und Leitungen wieder im Original-
zustandsein.
