2

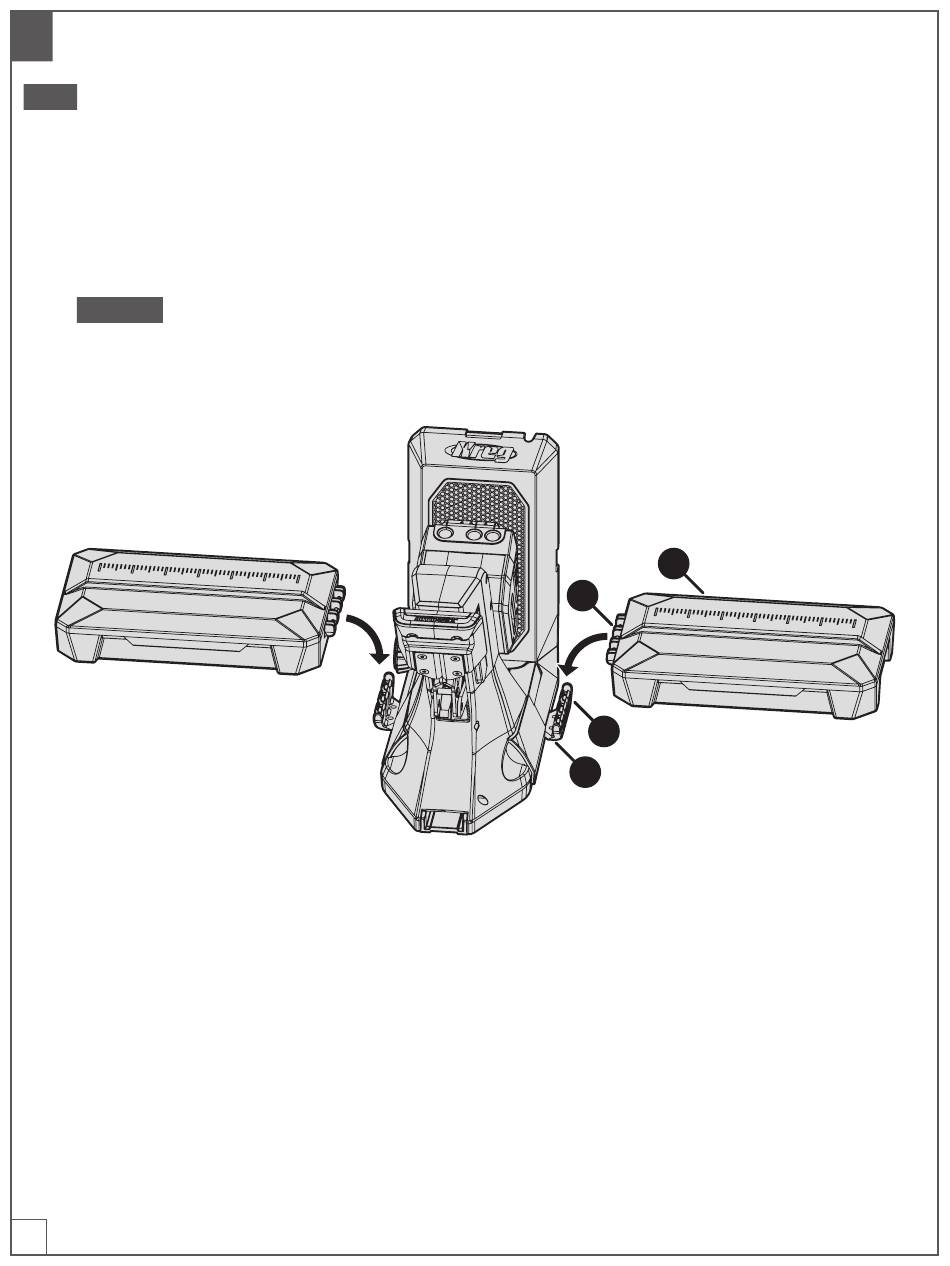

Die Materialauflageflügel mit den Dockadaptern verbinden
Tipp
Die Auflageflügel für Werkstücke dienen auch als Aufbewahrungsbehälter.
a.
Einen der Materialauflageflügel (E) mit der Oberseite nach oben halten (sodass der Deckel
der Aufbewahrungsbox nach oben zeigt und sich von Ihnen weg öffnet).
b.
Das Verbindungsstück (1) an der Seite des Materialauflageflügels (E) mit dem
Verbindungsstück (2) am Dockadapter (D) ausrichten, der seitlich aus der Bohrvorrichtung
herausragt; dann den Auflageflügel (E) fest nach unten drücken, so dass die
Verbindungsstücke einrasten.
Hinweis
Die Riegel am Verbindungsstück (1) des Materialauflageflügel rasten in die Nuten
des Verbindungsstücks am Dockadapter (2) ein.
c.
Diese Schritte wiederholen, um den anderen Materialauflageflügel (E) mit dem Dockadapter
(D) auf der gegenüberliegenden Seite der Bohrvorrichtung zu verbinden.
98
E
1
2
D
