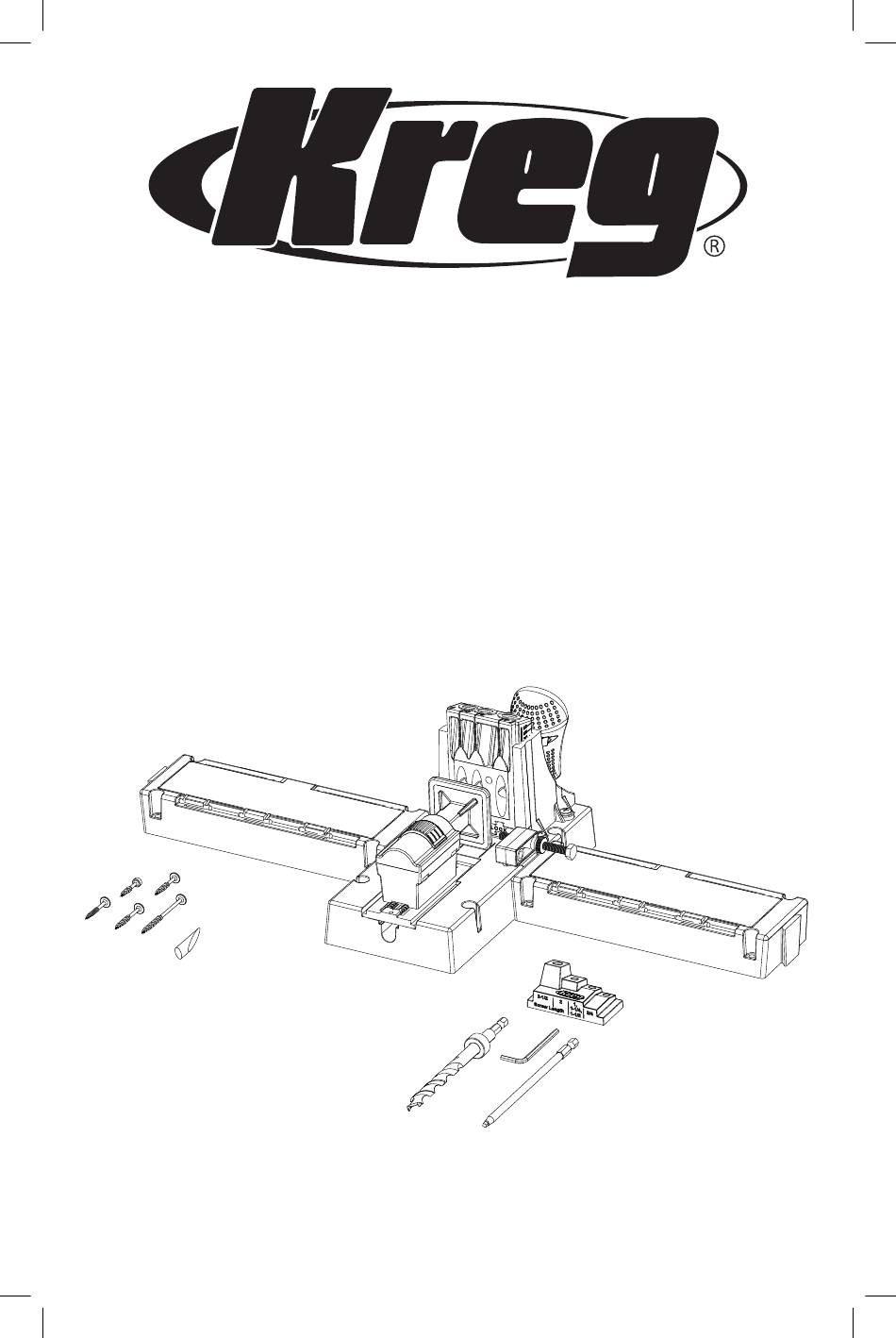

- Seite 1 Kreg Jig K5 / Kreg Jig K5 Master System ® ® Owner’s Manual Manuel de l'utilisateur Benutzerhandbuch Manual del usuario Manuale dell'utente Handleiding voor de eigenaar NK8816 Version2- 11/2016...
- Seite 26 • Kreg Plus: Ihre Quelle für praktische Tipps zu Holzbearbeitung und Heimwerken, Projektideen und vieles mehr. • Kreg Tool News: Sie erhalten aktuelle Informationen zu den neuesten Werkzeugen von Kreg sowie zu Sonderangeboten. • Kreg Community News: Sie erhalten Informationen über Projekte von Mitgliedern der Kreg Owner’s...
- Seite 27 Teile Ihr Kreg Jig K5 oder K5 Master System wird nahezu betriebsbereit geliefert. Bringen Sie den Aufkleber ® zur Auswahl der Schraubenlänge an der Innenseite des Deckels einer Verlängerung an. Stellen Sie die Einspannvorrichtung auf die Werkbank und setzen Sie die Schwalbenschwanzkeile an der Verlängerung in die Schwalbenschwanzschlitze des Sockels ein.

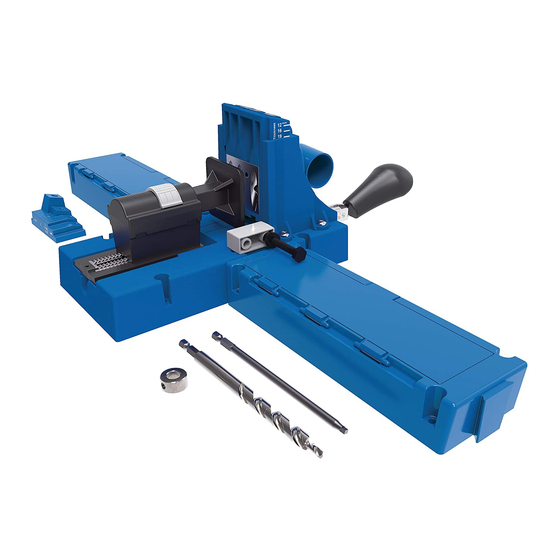

- Seite 28 Teile Teile von K5 und K5 Master System Sockel B esitzt vier Bohrungen zur Befestigung der Einspannvorrichtung auf einer Werkbank oder einer zusätzlichen Unterlage Bohrführungsaufnahme Zur Aufnahme aller Kreg Bohrführungen: Micro, Standard (mitgeliefert) und HD Spannhebel Zur Betätigung des Einspannmechanismus Andruckvorrichtung Die starke Feder im Inneren sorgt für hohen Anpressdruck. Ratschenplatte Ermöglicht die Einstellung der Andruckvorrichtung Ratschenentriegelung Entriegelt die Andruckvorrichtung auf der Ratschenplatte Standard-Bohrführung Besitzt Markierungen zur Positionierung der Führung bei verschiedenen Werkstückstärken Sperrstift D er federbelastete Stift verriegelt die Bohrführung mit der gewünschten Einstellung in der Bohrführungsaufnahme Stufenbohrer B ohrt gleichzeitig eine Vorbohrung und die Durchsteckbohrung und formt dabei einen Sitz für den Schraubenkopf. Tiefenanschlag Begrenzt die Bohrtiefe Inbusschlüssel...
- Seite 29 76 mm (3") stellt sich selbsttätig auf jede Materialstärke bis 76 mm (3") ein. Verwendung von Kreg Jig K5 und K5 Master System ® Für das Herstellen stabiler Verbindungen stellen Sie die Einspannvorrichtung entsprechend der Dicke des Werkstücks und der Schraubenlänge ein. Bei der Kreg ® sind hierfür nur vier einfache Schritte erforderlich:...
- Seite 30 Für Ihre KREG Projekte benötigen Sie KREG Schrauben. Warum, erfahren Sie unter kregtool.com/kregscrews. Kreg hat ein komplettes Sortiment von Taschenschrauben im Angebot – für Werkstücke jeglicher Art und Stärke. Verwenden Sie die nachstehende Tabelle, um die richtige Schraubenlänge zu ermitteln. Tabelle für die Auswahl der Schraubenlänge / Einstellung der Kreg Jig ®...
- Seite 31 Verwendung von Kreg Jig K5 und K5 Master System ® Positionieren des Tiefenanschlags Setzen Sie den Tiefenanschlag-Einstellklotz (L) vor der Bohrführung auf den Sockel der Einspannvorrichtung. Führen Sie den Stufenbohrer (I) in eines der Löcher in der Bohrführung ein und die Vorbohrspitze in das Loch des Blocks, das der Länge der Schraube entspricht, die verwendet werden soll. Achten Sie darauf, dass die Stufe des Bohrers auf dem Block aufliegt, und setzen Sie den Tiefenanschlag (J) über das Antriebsende des Bohrers, sodass er an der Bohrführung aufliegt. Ziehen Sie die Madenschraube des Tiefenanschlags mit dem Inbusschlüssel (K) fest. Verwenden Sie die nachstehende Tabelle zur Bestimmung Beispiel: Materialstärke 19 mm ( ⁄...
- Seite 32 Sie die Schraube dann von der anderen Seite des Anschlags aus in die Mutter im Anschlag ein. Schraube und Mutter ermöglichen gemeinsam eine einfache Einstellung des gewünschten Abstands, durch Festdrehen der Rändelmutter wird die Schraube in Position gehalten. Zusätzliche Teile beim Kreg Jig K5 Master System ® 3"-Holzverbindungen-Klemmzange mit Automaxx ®...
- Seite 33 Platzierung von Taschenlöchern Zum Herstellen stabiler Verbindungen kommt es neben den richtigen Einstellungen der Kreg Jig auch ® darauf an, dass die Taschenlöcher im Werkstück die richtigen Abstände aufweisen. Die Kreg Jig ® besitzt eine Bohrführung mit drei Löchern, die das Bohren mehrerer Taschenlöcher in Werkstücke verschiedener Breite erlaubt, ohne dass das Werkstück nach jeder Bohrung neu platziert werden muss. Bestimmen Sie mithilfe der nachfolgenden Anleitung, wie das Werkstück zum Bohren von Taschenlöchern zu positionieren ist. 25 bis 51 mm breites 51 bis 76 mm breites 76 bis 102 mm breites...
- Seite 34 Sie einen oder mehrere Abstandshalterblöcke (U) an der Bohrführung an. Pro 6 mm (¼") größerer Materialstärke sollte ein Abstandshalterblock verwendet werden. Beispielsweise ist bei 19 mm (¾") starkem Material ein Abstandshalterblock erforderlich, bei 25 mm (1") starkem Material sind es zwei Blöcke, und bei 32 mm (1¼") starkem Material 3 Blöcke. Ein Abstandshalterblock liegt Ihrer Kreg Jig bei. Weitere ® Abstandshalterblöcke sind erhältlich. Bei separater Verwendung der Bohrführung für Reparaturzwecke müssen Sie darauf achten, den Tiefenanschlag korrekt einzustellen und die Bohrführung mit...
- Seite 35 Material Bei Verwendung der als Zubehör erhältlichen Micro Pocket Bohrführung mit zugehörigem Bohrer und 13 mm (½") starkem Material verbinden Sie die Teile mit Schrauben des Typs Kreg SPS-F075. Durch den geringen Kopfdurchmesser dieser 19 mm (¾") langen Flachkopfschrauben lassen sie sich gänzlich im Werkstück versenken und ermöglichen ein Verschließen des Lochs mit einem Micro-Taschenlochstopfen.
- Seite 36 ⁄ ") 6 Tipps, um das Spalten von Holz zu vermeiden Probestücke Probieren Sie die Verbindung an Abfallstücken aus, die aus demselben Material bestehen wie das eigentliche Werkstück. Original Kreg Schrauben verwenden Kreg Schrauben besitzen scharfe, selbstschneidende Spitzen, die die Holzfasern durchschneiden, anstatt sie beiseite zu drücken. Die richtige Schraubensorte verwenden Verwenden Sie für Hartholz Schrauben mit Feingewinde. Diese Schrauben (UTS-Größe 7, ca. 3,8 mm Ø) verdrängen weniger Holz als die Schrauben mit Grobgewinde (UTS-Größe 8, ca. 4,2 mm Ø), die für Weichholz, Sperrholz, MDF-Platten und Spanplatten Verwendung finden. Schrauben schrittweise eindrehen Drehen Sie die Schrauben zunächst bis zur Hälfte hinein, drehen Sie sie dann wieder heraus, um lose Holzfasern aus dem Loch zu entfernen, und drehen Sie die Schraube erst danach vollständig ein.
- Seite 76 Per ricevere assistenza sui prodotti Kreg, è possibile contattarci tramite il nostro sito Web o telefonando all’assistenza clienti. Hebt u hulp nodig bij een Kreg-product, neemt u dan contact met ons op via onze website of door telefonisch contact op te nemen met onze klantenservice.
