OWNE R'S MAN UAL
Kreg Shelf Pin Jig
Manual applies to Item # KMA3225, KMA3232, and KMA3232-INT
WARNING
Every user must read and follow instructions and safety
precautions in this manual. Failure to do so could result in serious injury.
Save manual for future reference.
We're here to help.
We want you to have an exceptional project building experience.
If you have questions or need support, please get in touch.
1-800-447-8638 | technicalsupport@kregtool.com
Tell us about your experience.
Your opinion counts. And we're always looking for ways to
improve. Share your feedback so we can keep growing and
innovating for you. www.kregtool.com/feedback
English
French (N. America)
Spanish (N. America)
French
Spanish
German
2
13
25
37
49
61
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kreg KMA3225
Inhaltszusammenfassung für Kreg KMA3225
- Seite 61 BENUTZERHANDBUCH Kreg Regalstiftschablone Die Anleitung gilt für die Artikel KMA3225, KMA3232 und KMA3232-INT WARNUNG Benutzer müssen die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch lesen und befolgen. Eine Nichtbeachtung kann zu schweren Verletzungen führen. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.
-
Seite 62: Sicherheitsvorkehrungen
Inhaltsverzeichnis Sicherheitsvorkehrungen . . . . . . .62 Verwendung der Schablone zur Installation der Schrankbeschläge . .69 Vormontage . . . . . . . . . . . . . .63 Verbinden der Schablonen . -
Seite 63: Vormontage
Vormontage Lesen Sie diesen Abschnitt, bevor Sie beginnen. Stellen Sie sicher, dass Sie alle Werkzeuge/Materialien zur Hand haben, und vergleichen Sie die Verpackung mit den im Abschnitt „Produktbeschreibung” aufgeführten Bestandteilen. Wenn irgendein Bestandteil zu fehlen oder verloren gegangen zu sein scheint, verwenden Sie dieses Produkt nicht. -
Seite 64: Integrierte Werkzeugaufbewahrung

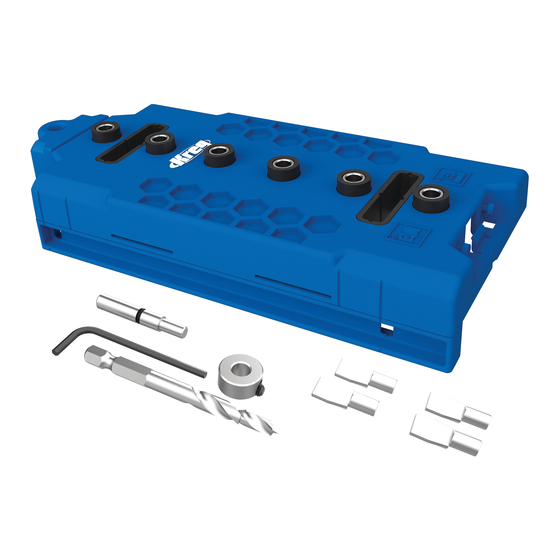

Integrierte Werkzeugaufbewahrung Die Schablone (A) bietet einen integrierten Werkzeughalter für diese Artikel: ■ Inbusschlüssel (G) ■ Indexierstift (E) ■ Bohraufsatz (C) mit angebrachter Anschlaghülse (D) Montage Aufsetzen der Anschlaghülse auf den Bohraufsatz Schieben Sie die Anschlaghülse (D) auf den Bohraufsatz (C). Setzen Sie den Bohraufsatz (C) und die Anschlaghülse (D) in den Aufbewahrungsschlitz auf der Rückseite der Schablone (A) ein. -
Seite 65: Identifizieren Ihres Schranktyps
Identifizieren Ihres Schranktyps Fahren Sie bei Schränken mit Bei rahmenlosen Schränken fahren Sie Frontrahmen mit dem nächsten Abschnitt mit der Anbringen der Führung an der fort. Schablone fort (Seite 66). Schränke mit Frontrahmen Positionieren der Schablone Tipp Sie können entweder die Ober- oder Unterseite der Schablone als Referenz verwenden. -
Seite 66: Rahmenlose Schränke
Referenzpunkt wie die Vorderseite an Festklemmen der der Rückseite des Schranks. Halten Schablone Sie sie vorsichtig fest, während Sie das erste Loch bohren. Verwenden Sie dann WARNUNG Befolgen Sie die die Schablonenverlängerung und den Sicherheitsanweisungen Ihres Indexierstift, um fortzufahren. Klemmenherstellers. Halten Sie Ihre Hände fern von den Klemmstellen, um Quetschungen zu vermeiden. - Seite 67 Positionieren der Festklemmen der Schablone Schablon Tipp Sie können entweder die Ober- WARNUNG Befolgen Sie die oder Unterseite der Schablone als Sicherheitsanweisungen Ihres Referenz verwenden. Wir empfehlen Klemmenherstellers. Halten Sie Ihre jedoch, die Oberseite zu verwenden, Hände fern von den Klemmstellen, damit Sie beim Arbeiten nach unten die um Quetschungen zu vermeiden.
-
Seite 68: Betrieb
Betrieb Bohren der Bohren einer Regalstiftlöche längeren Reihe von Regalstiftlöchern WARNUNG Beim Bohren ist stets darauf zu achten, dass das Werkstück Hinweis Die Bohrverlängerung hat sicher eingespannt ist. Es ist gefährlich, keine Bohrerführung und sollte nicht zum Bohren verwendet werden. ein Werkstück mit der Hand festzuhalten. -
Seite 69: Verwendung Der Schablone Zur Installation Der Schrankbeschläge
Verwendung der Schablone zur Installation der Schrankbeschläge Beim Bau rahmenloser Schränke kann die Schablone verwendet werden, um verdeckte Scharnierplatten korrekt zu montieren und das erste Loch für die meisten Schubladenauszüge auszurichten. Hinweis Lesen Sie vor dem Bohren die Montageanleitung für die Beschläge. Die Bohrführungslöcher befinden sich 1,45"... -
Seite 70: Markieren Von Schubladen-Montagelöchern
Markieren von Schubladen-Montagelöchern Markieren Sie die gewünschte Mittellinie des Schubladenauszugs am Schrank. Positionieren Sie die Schablone (A) mithilfe des Positionsanzeigefensters, um das Bohrführungsloch auszurichten. Klemmen Sie die Schablone am rahmenlosen Schrank fest. Wichtig Markieren Sie bei Verwendung der mitgelieferten Schrauben des Auszugsherstellers die Position der Schrauben nur mit dem Bohraufsatz. -
Seite 71: Verbinden Der Schablonen
Verbinden der Schablonen Verbinden Sie zwei oder mehr Schablonen miteinander, um eine längere Bohrleistung zu erzielen. Führen Sie die Oberseite der zweiten Schablone in den Verlängerungssteckverbinder unten an der ersten Schablone ein. Wartung Halten Sie alle Teile frei von Staub und Schmutz. Ersetzen Sie den Bohraufsatz, wenn er stumpf ist. - Seite 72 LERNEN. BAUEN. MITTEILEN. Wir sind Handwerker, genau wie Sie.Darum interessiert es uns, woran Sie gerade arbeiten. Sprechen Sie mit der Gemeinschaft darüber und lassen Sie sich inspirieren! #madewithKreg Holen Sie sich kostenlos Pläne, Hilfsmittel für Bauprojekte und mehr. kregtool.com und buildsomething.com 1/2021 105707 V1...
