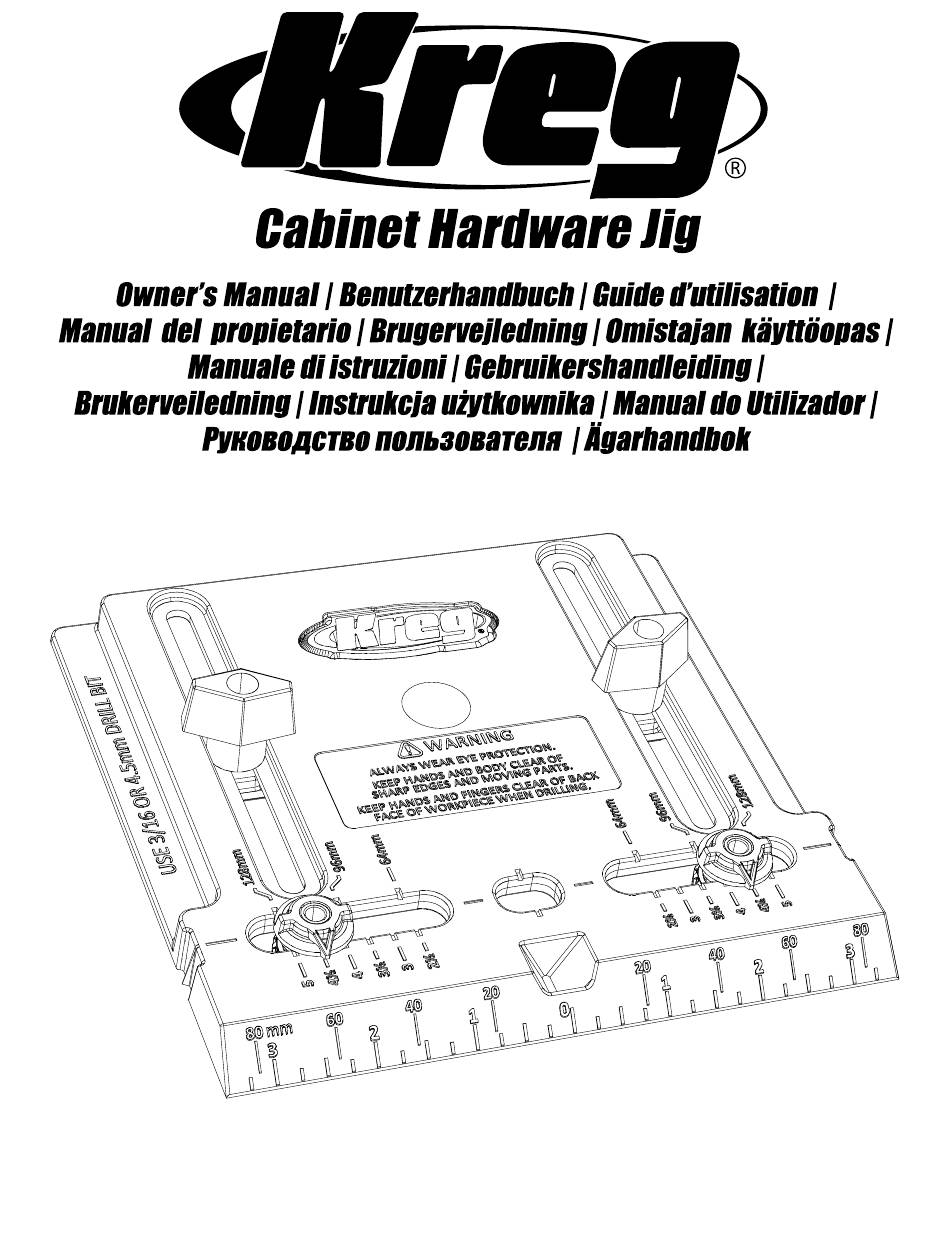

ITEM No. KHI-PULL-INT
NK9069
Version 1 - 01/2017

Werbung

loading

Verwandte Anleitungen für Kreg KHI-PULL-INT

Inhaltszusammenfassung für Kreg KHI-PULL-INT

  • Seite 1 ITEM No. KHI-PULL-INT NK9069 Version 1 - 01/2017...
  • Seite 2 Sicherheit Folgen Sie den Anweisungen und Sicherheitsrichtlinien des Herstellers Ihrer Bohrmaschine. Tragen Sie stets eine Schutzbrille. Sichern Sie die Schablone am Werkstück. Halten Sie sie nicht mit der Hand fest. Halten Sie Ihren Körper und Ihre Hände von den scharfen Kanten der Einsätze und von beweglichen Teilen fern.

  • Seite 3: Montage

    Montage Entfernen Sie die Antirutschpolster vom Abdeckpapier und legen Sie sie in die kreisförmigen Aussparungen in der Geradenführung. Positionieren Sie die Geradenführung unten an der Basis zwischen den Zollskalen. Fügen Sie die Sechskantschraubenbolzen an den Unterseiten der sechseckigen Aussparungen in die Bohrungen ein und drehen Sie die Drehknöpfe oben an der Basis fest.
  • Seite 4 Montage Bei Knöpfen: Setzen Sie die Bohrhilfe in den mittlere Bohrung ein und drehen Sie von der Unterseite der Basis eine Rändelmutter auf. Richten Sie die Geradenführung am gewünschten Abstand von der Kante des Werkstückes aus, an dem Sie den Zug oder den Knopf anbringen möchten.
  • Seite 5 Nutzung der Schablone Markieren Sie für den Zug oder den Knopf eine Mittellinie auf dem Werkstück. Spannen Sie einen " [4,5 mm] Bohrer in der Bohrmaschine ein. Positionieren Sie die Schablone für Möbelbeschläge mit der Geradenführung an der Kante des Werkstücks und markieren Sie die Mittellinie im Mittellinienfenster.

  • Seite 6: Outils Nécessaires

    Sécurité Respectez les consignes de sécurité et les instructions du fabricant de votre perceuse. Portez toujours des lunettes de sécurité. Fixez le gabarit sur la pièce de travail à l'aide de serre-joint. Ne le maintenez pas en place à la main. Maintenez le corps et les mains à...
  • Seite 7 Assemblage Retirez les tampons antidérapants de la pellicule protectrice et insérez-les dans les alvéoles circulaires du guide de rebord. Placez le guide de rebord sur la partie inférieure de la base, entre les échelles en pouces. Insérez les boulons à tête hexagonale dans les trous des alvéoles hexagonales par le dessous de la base et vissez les boutons en T par le haut de la...
  • Seite 8 Assemblage Pour les boutons : Insérez un guide-foret dans le trou central et vissez-le sur un écrou moleté par le dessous de la base. Ajustez le guide de rebord sur la distance souhaitée à partir du bord de la pièce de travail sur laquelle vous souhaitez installer la poignée ou le bouton.
  • Seite 9 Tracez une ligne centrale sur la pièce de travail pour marquer la position de la poignée ou du bouton. Insérez un foret de 4,5 mm ( dans votre perceuse. Positionnez le gabarit de quincaillerie pour armoires de façon à ce que le guide de rebord se trouve contre le bord de la pièce de travail et à...
