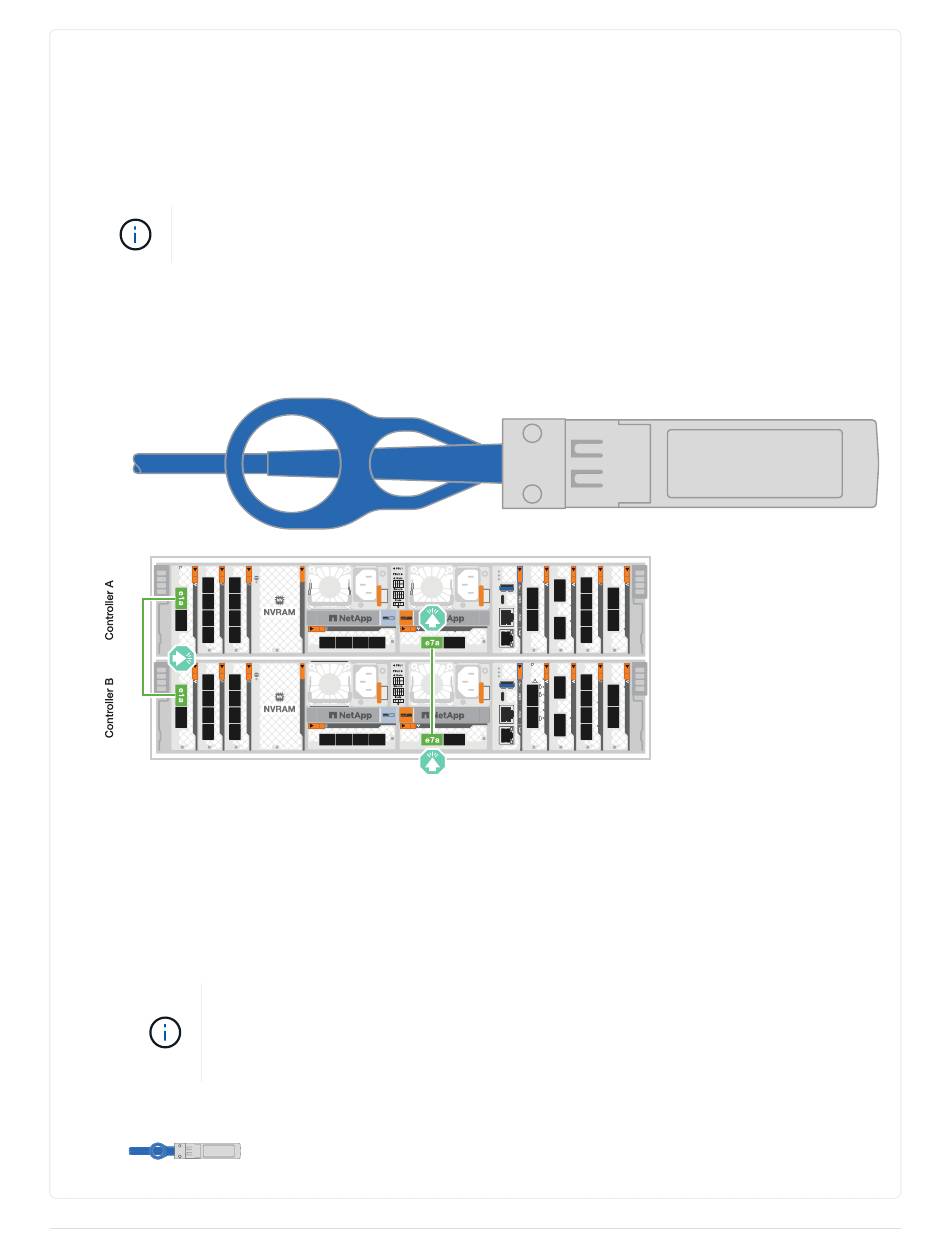

Option 1: Cluster ohne Kabel
Verkabeln Sie Ihre Switch-losen Cluster-Verbindungen.
Schritte
1. Verkabeln Sie die Cluster/HA-Interconnect-Ports e1a mit e1a und e7a mit e7a mit dem Cluster/HA-
Verbindungskabel.
Der Cluster-Interconnect-Verkehr und der HA Traffic nutzen dieselben physischen
Ports.
a. Kabelanschluss e1a an Controller A zu Anschluss E1A an Controller B.
b. Kabelanschluss e7a an Controller A zu Anschluss E1A an Controller B.
Cluster/HA Verbindungskabel
2. Verkabeln Sie die Ethernet-Modulports mit Ihrem Hostnetzwerk.
Im Folgenden finden Sie einige typische Beispiele für eine Verkabelung im Host-Netzwerk.
Informationen zu Ihrer spezifischen Systemkonfiguration finden Sie unter
Universe"
.
a. Verkabeln Sie die Ports e9a und e9b wie in der Abbildung dargestellt mit dem Ethernet-
Datennetzwerk-Switch.
Um eine maximale Systemperformance für Cluster- und HA-Datenverkehr zu
erreichen, sollten die Ports e1b und e7b nicht für Host-Netzwerkverbindungen
verwendet werden. Verwenden Sie eine separate Hostkarte, um die Leistung zu
maximieren.
100-GbE-Kabel
"NetApp Hardware
7
