Option 2: Kabel zu zwei NS224-Einschüben

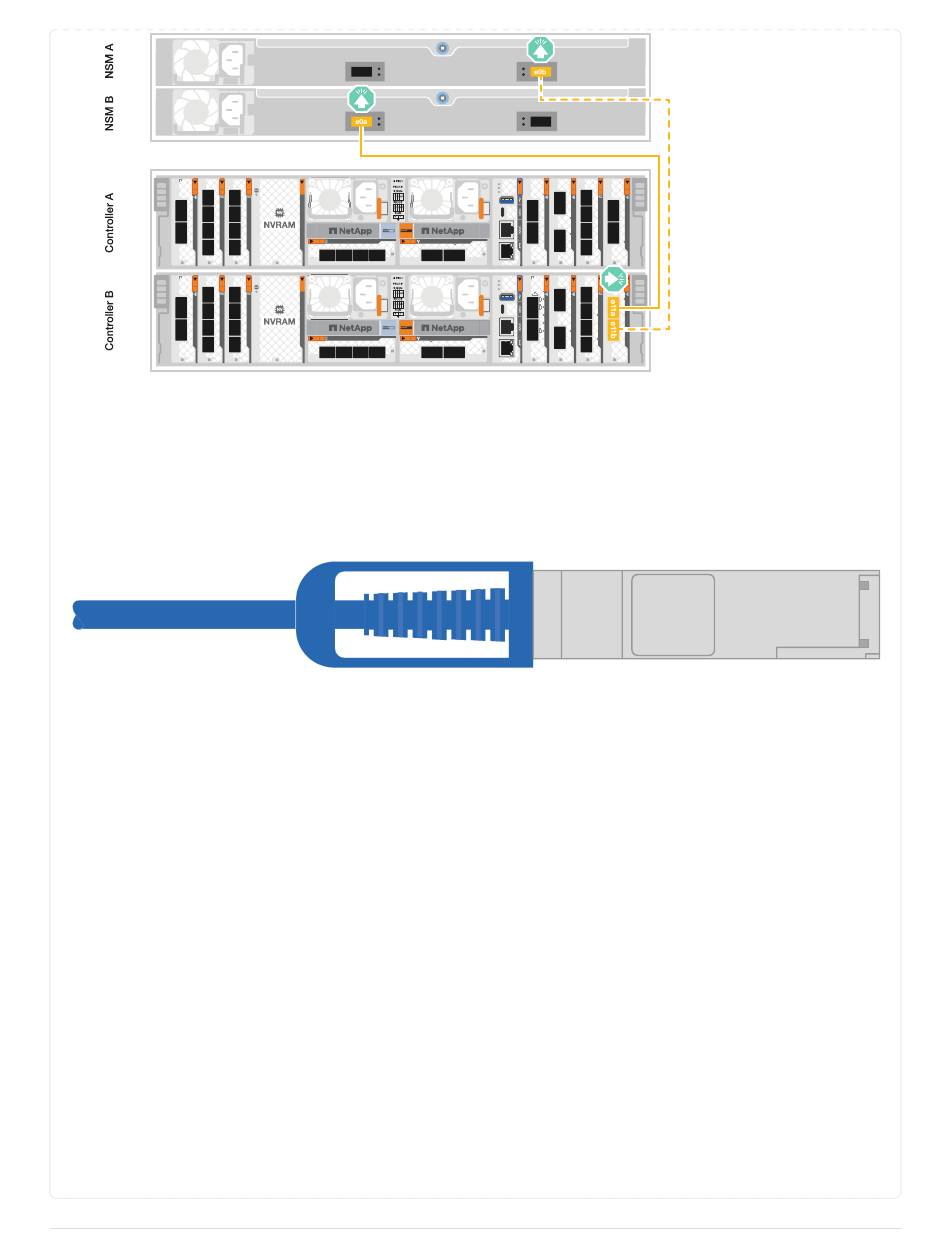

Verkabeln Sie jeden Controller mit den NSM-Modulen beider NS224-Shelfs. Die Grafik zeigt die
Verkabelung von jedem der Controller: Controller A-Verkabelung in blau und Controller B-Verkabelung in
gelb.
100 GbE QSFP28 Kupferkabel
Schritte
1. An Controller A die folgenden Verbindungen verkabeln:
a. Verbinden Sie Port e11a mit Shelf 1, NSM A Port e0a.
b. Verbinden Sie den Port e11b mit Shelf 2, den NSM B Port e0b.
c. Verbinden Sie Port e8a mit Shelf 2, NSM A Port e0a.
d. Verbinden Sie Port e8b mit Shelf 1, NSM B Port e0b.
