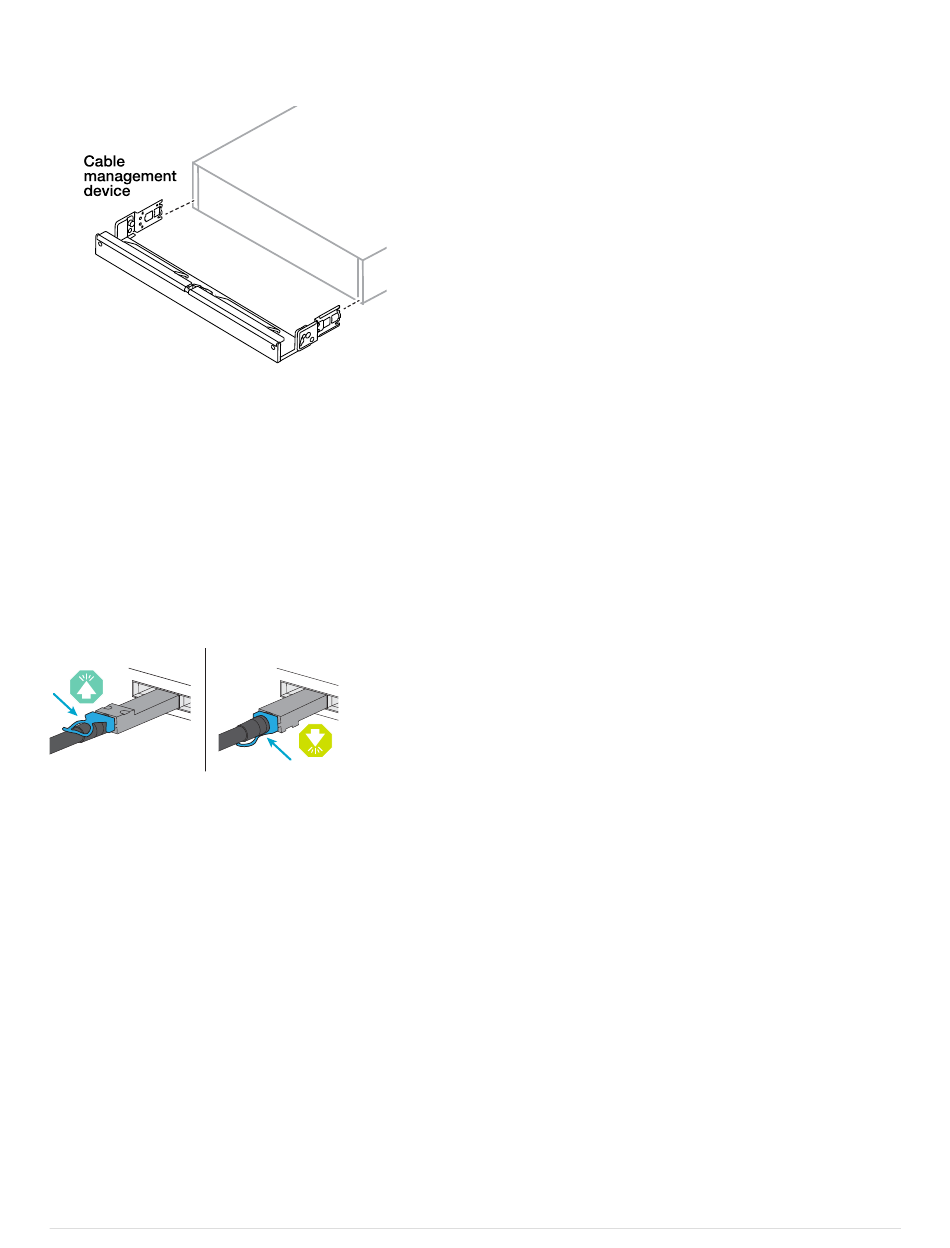

b. Befestigen Sie das Regal mit den mitgelieferten Befestigungsschrauben am Schrank oder Telco-Rack.
4. Schließen Sie die beiden Kabelverwaltungsgeräte an der Rückseite der Controller an.
5. Befestigen Sie die Blende an der Vorderseite der Plattform.
Verkabeln Sie die Hardware - AFF A70, AFF A90
Verkabeln Sie die Controller und Shelfs entsprechend Ihrer spezifischen Storage-
Systemkonfiguration.
Bevor Sie beginnen
Prüfen Sie den Pfeil in der Abbildung in den Verkabelungsdiagrammen auf die richtige Ausrichtung der
Zuglasche am Kabelanschluss.
• Wenn Sie den Anschluss einsetzen, sollten Sie spüren, dass er einrastet. Wenn Sie ihn nicht einrasten,
entfernen Sie ihn, drehen Sie den Kabelkopf um und versuchen Sie es erneut.
• Stecken Sie beim Anschließen an einen optischen Switch den SFP-Port in den Controller-Port, bevor Sie
die Verkabelung zum Port durchführen.
Schritt 1: Controller mit Ihrem Netzwerk verbinden
Verkabeln Sie die Controller entweder als zwei-Node-Cluster ohne Switches oder als Switched-Cluster mit
dem Netzwerk.
Bevor Sie beginnen
Wenden Sie sich an Ihren Netzwerkadministrator, um Informationen über das Anschließen des
Speichersystems an die Switches zu erhalten.
Über diese Aufgabe
Diese Verfahren zeigen gängige Konfigurationen. Beachten Sie, dass die jeweilige Verkabelung von den für Ihr
Speichersystem bestellten Komponenten abhängt. Ausführliche Informationen zur Konfiguration und zur
