Option 1: Kabel zu einem NS224-Shelf

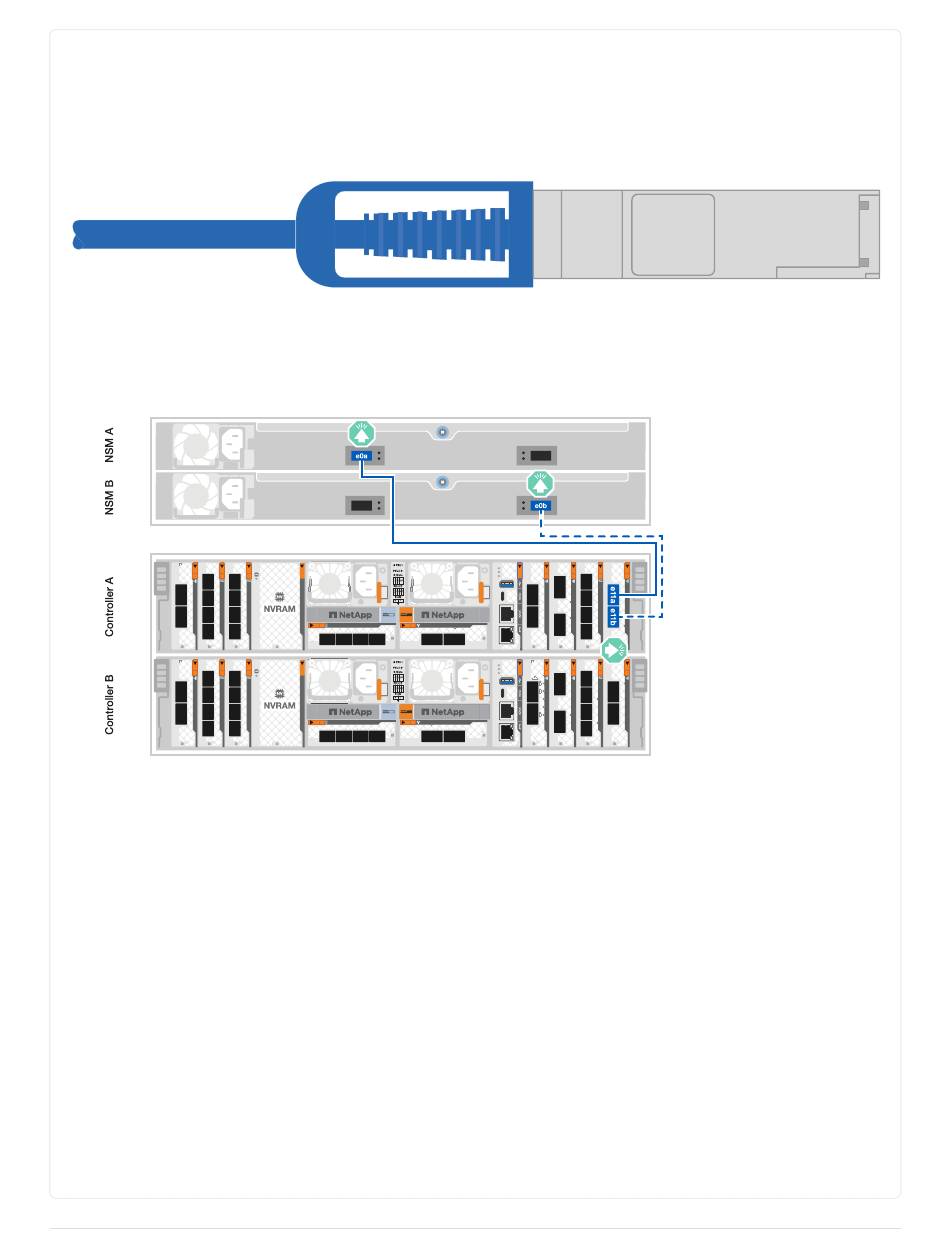

Verkabeln Sie jeden Controller mit den NSM-Modulen im NS224-Shelf. Die Grafik zeigt die Verkabelung
von jedem der Controller: Controller A-Verkabelung in blau und Controller B-Verkabelung in gelb.
100 GbE QSFP28 Kupferkabel
Schritte
1. Verbinden Sie den Controller A-Port e11a mit dem NSM A-Port e0a.
2. Verbinden Sie den Controller A-Port e11b mit dem Port NSM B Port e0b.
3. Verbinden Sie den Port e11a von Controller B mit dem Port e0a von NSM B.
4. Verbinden Sie den Port e11b des Controllers B mit dem Port e0b des NSM A.
12
