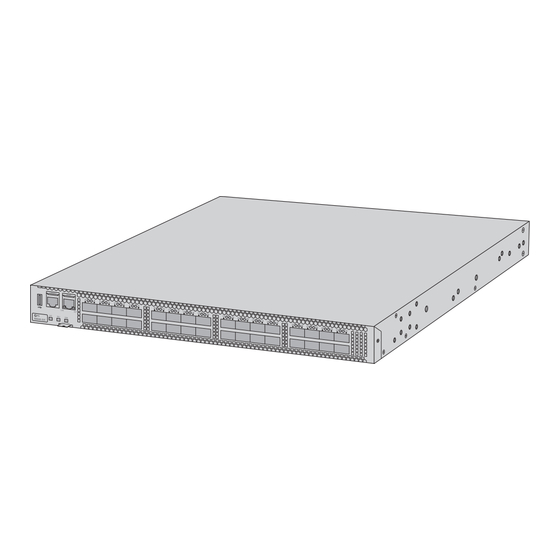

FS N8560-32C Schnellstartanleitung
L3 switch für rechenzentren
Verwandte Anleitungen für FS N8560-32C
Inhaltszusammenfassung für FS N8560-32C
- Seite 1 N8560-32C L3 DATA CENTER SWITCH L3 SWITCH FÜR RECHENZENTREN SWITCH DE CENTRE DE DONNÉES L3 L�データセンタースイッチ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
-
Seite 16: Einführung
Ihrem Netzwerk einsetzen können. N8560-32C Der N8560-32C bietet zwei Optionen für die Stromversorgung: AC oder DC. Der AC-Typ unterstützt den Luftstrom von vorne nach hinten oder von hinten nach vorne. Der Gleichstromtyp unterstützt nur den Luftstrom von vorne nach hinten. -
Seite 17: N8560-32C Mit Dc-Stromversorgungen
M6-Schraube x8 M6-Kä gmutter x8 N8560-32C mit DC-Stromversorgungen DC-Netzkabel-Set x2 Erdungskabel x1 Montagehalterung x2 Gleitschiene x2 Innere Schiene x2 M4-Schraube x12 M6-Kä gmutter x8 HINWEIS: 1. Im Lieferumfang des Switches sind Staubschutzkappen enthalten. Bewahren Sie die Staubschutzkappen ordnungsgemäß auf und verwenden Sie sie zum Schutz der nicht genutzten Glasfaser-Ports. -
Seite 18: Hardware-Übersicht
10F 11F 12F 13F 14F 15F 18F 19F 20F 21F 22F 23F 26F 27F 28F 29F 30F 31F Link QSFP28 N8560-32C ASSET TAG CONSOLE QSFP28 Ports Beschreibung QSFP28 QSFP28-Ports für 40/100G-Verbindung CONSOLE Ein RJ45-Console-Port für die serielle Verwaltung MGMT Ein Ethernet-Management-Port Ein USB-Management-Port für Software- und Kon gurationssicherung... -
Seite 19: Beschreibung
LEDs Status Beschreibung Das System ist ausgeschaltet. 1. Eines der Netzteile oder Lüftermodule ist ausgefallen. 2. Zwei oder mehr Ventilatoren sind nicht in korrekter Position. Durchgehend rot 3. Die Innentemperatur überschreitet die zugelassene Arbeitstemperatur. Blinkt grün Das System wird initialisiert. Durchgehend grün Das System ist betriebsbereit. -
Seite 20: Port An Der Rückseite
Port an der Rückseite N8560-32C mit AC-Netzteilen PSU1 FAN1 FAN2 FAN3 FAN4 FAN5 PSU2 N8560-32C mit DC-Netzteilen PSU1 FAN1 FAN2 FAN3 FAN4 FAN5 PSU2 — — Port Beschreibung Ein ESD-Port zum anschließen und Tragen des ESD-Armbandes LEDs an der Rückseite... - Seite 21 LEDs Status Beschreibung Der Lüfter ist ausgeschaltet. Status des Durchgehend grün Der Lüfter ist betriebsbereit. Lüfters Durchgehend rot Der Lüfter ist ausgefallen oder stehengeblieben. Der Strom ist ausgeschaltet. Durchgehend grün Der Strom funktioniert normal. Wenn das Netzteil ausgeschaltet ist, beträgt die Blinkt grün Spannung 12 VSB.
-
Seite 22: Installationsvoraussetzungen
Installationsvoraussetzungen Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass Sie Folgendes haben: Kreuzschlitzschraubendreher. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE. RJ45-Ethernet-Kabel der Kategorie 5e oder höher, LWL-Kabel und das Console-Kabel für den Anschluss von Netzwerkgeräten. Betriebsumgebung: Die Betriebstemperatur beträgt 0 °C ~ 40 °C. -
Seite 23: Montage Des Switches
Montage des Switches Rack-Montage 1. Befestigen Sie die Montagehalterungen und Innenschienen mit M4-Schrauben an den beiden Seiten des Switches. 2. Befestigen Sie die Gleitschienen mit M6-Schrauben und Kä gmuttern am Rack. - Seite 24 3. Richten Sie die Innenschienen an der Vorderseite der Gleitschienen aus. Schieben Sie die Innenschienen in die Gleitschienen, wobei der Druck auf beiden Seiten gleichmäßig sein muss. 4. Befestigen Sie den Switch mit M6-Schrauben und Kä gmuttern am Rack.
-
Seite 25: Erdung Des Switches
Erdung des Switches FA N4 FA N3 FA N2 FA N1 PS U1 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und Schrauben am Erdungspunkt auf der Rückseite des Switches. -
Seite 26: Anschließen Des Console-Port
WARNUNG: Laserstrahlen können zu Augenschäden führen. Schauen Sie nicht ohne Augenschutz in die Bohrungen von Transceivern oder Glasfasern. Anschließen des Console-Port 1. Stecken Sie den RJ45-Steckverbinder in den RJ45-Console-Port des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen RS-232-Port des Computers. -
Seite 27: Anschließen Des Usb-Ports
Anschließen des USB-Ports Stecken Sie das USB-Laufwerk (Universal Serial Bus) in den USB-Port, um die Software und die Kon guration zu sichern und die Software o ine zu aktualisieren. Anschließen der Stromversorgung N8560-32C mit AC-Netzteilen... - Seite 28 N8560-32C mit DC-Netzteilen — 1. Stecken Sie das AC-Netzkabel/DC-Netzkabel-Set in den Netzanschluss des Switches. 2. Schließen Sie das andere Ende des Netzkabels an die Stromquelle an. Fehlerbehebung Das Stromversorgungssystem ist defekt. Die Anzeige an der Vorderseite des Hosts ist AUS. Die Statusanzeige des Lüftermoduls ist AUS und der Lüfter funktioniert nicht.
-
Seite 29: Produktgarantie
Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen. -
Seite 58: Compliance Information
Warning:This is a class A product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2011/65/EU and (EU)2015/863. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. - Seite 59 FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html. FS.COM GmbH NOVA Gewerbepark Building 7, Am G ld 7, 85375 Neufahrn bei Munich, Germany...
