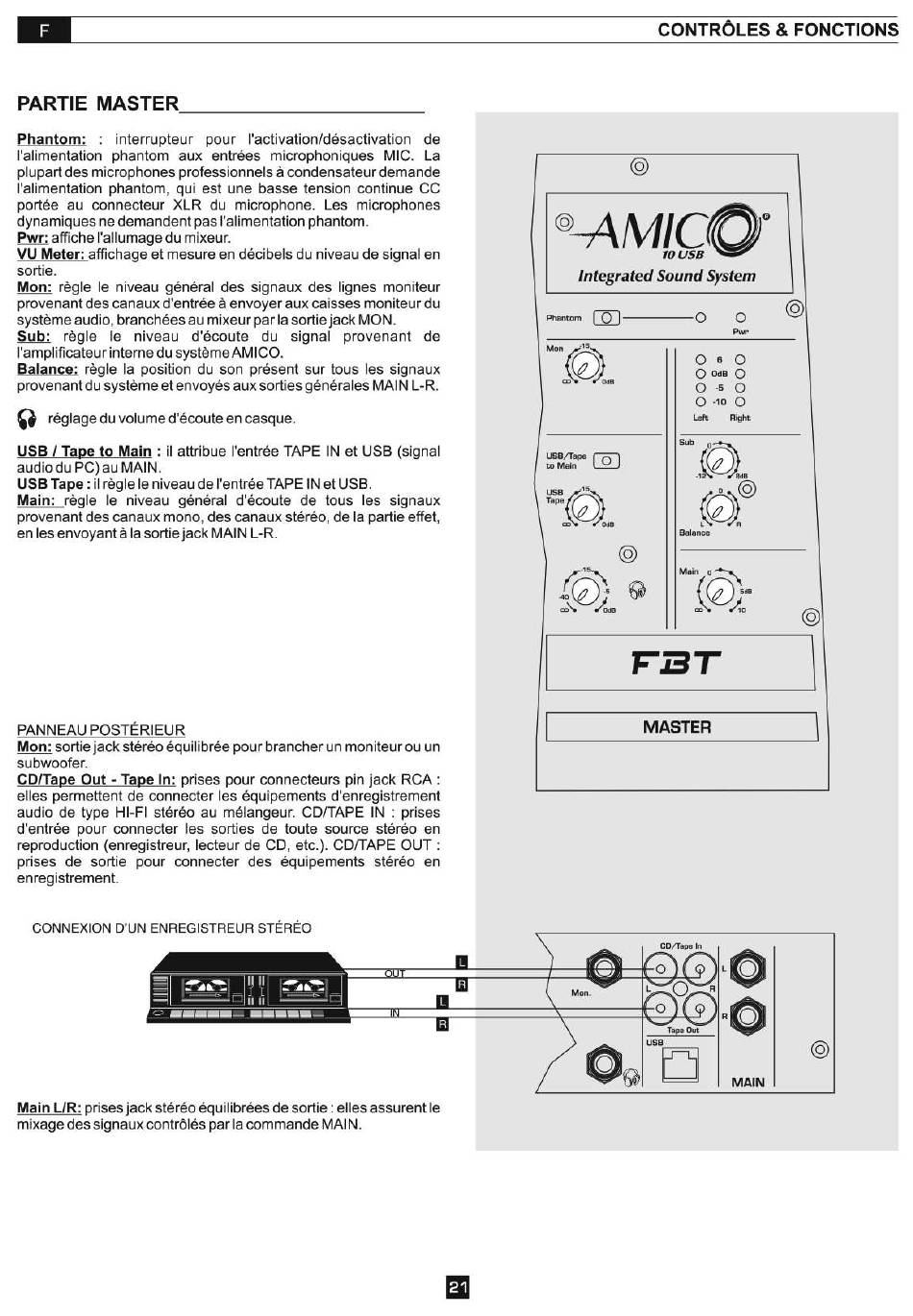

PARTIE
MASTER
Phantom:
interrupteur
l'alimentation
phantom
aux entrées
plupart des microphones professionnels å condensateur demande
l'alimentation
phantom, qui est une basse tension continue CC
portée au connecteur
XLR du microphone.
dynamiques ne demandent pas Italimentation phantom.
Pwr: affiche I'allumage du mixeur.
VU Meter: affichage et mesure en décibels du niveau de signal en
sortie.
Mon: régle le niveau général des signaux des lignes moniteur
provenant des canaux d'entrée å envoyer aux caisses moniteur du
systéme audio, branchées au mixeur par Ia sortie jack MON.
Sub:
régle
Ie niveau
I'amplificateur interne du systémeAM ICO.
Balance:
regle Ia position du son présent sur tous Ies signaux
provenant du systéme et envoyés aux sorties générales MAIN L-R.
réglage du volume d'écoute en casque.
/_Tape to Main : il attribue l'entrée TAPE IN et USB (signal
audio du PC) au MAIN.
USB Tape : il régle Ie niveau de I'entrée TAPE IN et USB.
Main:
régle le niveau général d'écoute
provenant des canaux mono, des canaux stéréo, de la partie effet,
en les envoyant
la sortie jack MAIN L-R.
PANNEAU POSTÉRIEUR
Mon: sortie jack stéréo équilibrée pour brancher un moniteur ou un
subwoofer.
CD/Tape Out - Tape In: prises pour connecteurs pin jack RCA •
elles permettent de connecter les équipements d'enregistrement
audio de type HI-Fl stéréo au mélangeur. CD/TAPE IN : prises
d'entrée pour connecter
Ies sorties de toute source stéréo en
reproduction (enregistreur, lecteur de CD, etc.). CD/TAPE OUT •
prises de sortie pour connecter
enregistrement.
CONNEXION D'UN ENREGISTREUR STÉRÉO
Main LIR: prises jack stéréo équilibrées de sortie : elles assurent le
mixage des signaux contrölés par la commande MAIN.
pour
I'activation/désactivation
microphoniques
Les microphones
d'écoute
du
signal
provenant
de tous les signaux
des équipements
de
MIC. La
de
Tape
stéréo en
CONTRÖLES
10 USB
Integrated Sound System
060
O OdB O
0+0
o
.10 0
Left
Balance
MASTER
CD/Tapc tn
Mon.
usa
O
MAIN
& FONCTIONS
o
o
