Bedienelemente

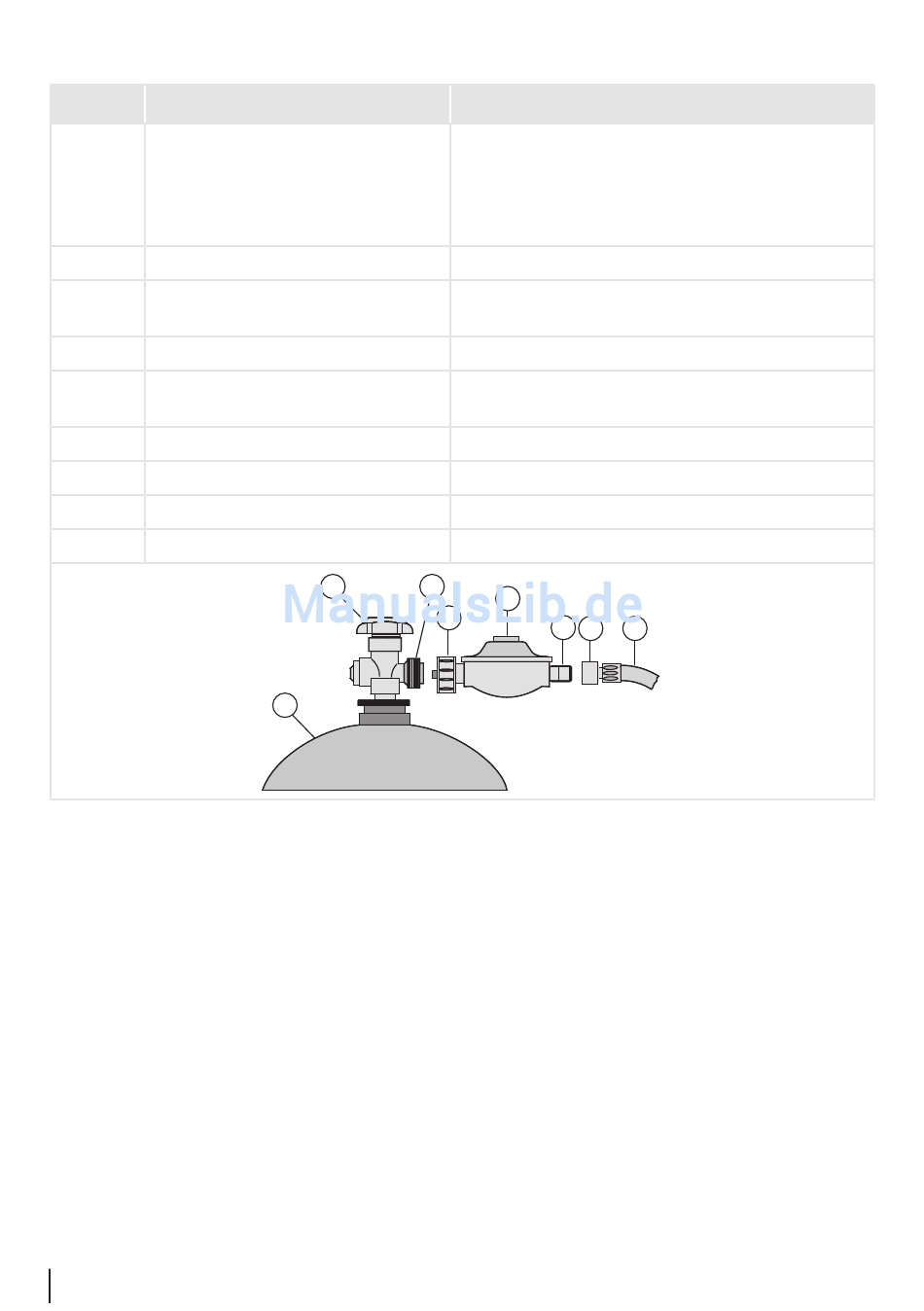

Pos. Bezeichnung
A Flammenregler
G0 Gasflasche
G1 Flaschenventil
G2 Flaschenventilgewinde
G3 Überwurfmutter Druckminderer
G4 Druckminderer
G5 Anschlussgewinde Druckminderer
G6 Überwurfmutter
G7 Gasschlauch

Funktion

Bei geöffnetem Flaschenventil (G1) und Flammenregler (A) strömt Gas durch den Gasschlauch (G7) und das Einstellglied in
den Brenner (Grilleinheit) (1).
Über die Flammenregler (A) kann die Wärmeleistung für die Brennerseiten reguliert werden.
6 GRILLCHEF
G1 G2
G3
G0
Funktion
Brenner zum Zünden mit Gas füllen (drücken, auf „große
Flamme drehen" und gedrückt halten)
Nach Zündung die Wärmezufuhr für die Brennerseiten ein-
stellen (drehen).
Brennmittel-Behälter
Trennende Schutzeinrichtung; Gasflasche öffnen (links dre-
hen) und schließen (rechts drehen).
Verbindung Gasflasche - Druckminderer
Gasflasche anschließen (links drehen) und abklemmen
(rechts drehen).
Gasdruck reduzieren.
Verbindung Druckminderer - Gasschlauch
Verbindung Druckminderer - Gasschlauch
Gas zum Brenner leiten.
G4
G5 G6
G7
