V
:
12771
ersion
de
s
:
#272-2010
tand
a
:
12/09
usgabe
ut
k

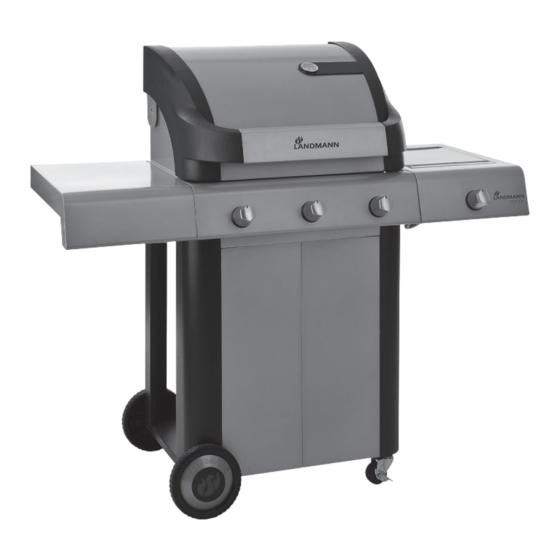

Montage- und Betriebsanleitung
Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder
die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben.
Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol-
gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist Teil des Produkts. Verwahren Sie diese deshalb ständig am Pro-
Vor der Inbetriebnahme lesen!
dukt und übergeben Sie diese an jeden nachfolgenden Benutzer.
12375
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Landmann cronos 12771
Inhaltszusammenfassung für Landmann cronos 12771
- Seite 1 12771 ersion #272-2010 tand 12/09 usgabe Montage- und Betriebsanleitung Vor der Inbetriebnahme lesen! Das Nichtbeachten der Vorgaben dieser Anleitung kann eine Beeinträchtigung der Funktion oder die Beschädigung des Geräts, anderer Sachwerte sowie Personenschäden zur Folge haben. Lesen Sie deshalb vor der Montage und vor jeder Inbetriebnahme die entsprechenden Kapitel dieser Anleitung. Befol- gen Sie die Arbeitsschritte in der vorgegebenen Reihenfolge und beachten Sie die enthaltenen Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
Gasflasche anschließen ........................22 Gasflasche abklemmen ........................22 Bedienung ..............................23 Grill in Betrieb nehmen ........................23 Brenner der Grilleinheit zünden ......................23 Seitenbrenner zünden ........................24 Grill außer Betrieb nehmen ........................25 Reinigung ..............................26 Wartung ..............................27 Umwelthinweise und Entsorgungsmaßnahmen ..................27 Fehlersuche und Störungsbeseitigung ......................28 Konformitätserklärung ..........................31 2 LANDMANN... -
Seite 3: Technische Daten
-anerkannter Druckminderer Durchflussmenge max. 1,5 kg/h Betriebsdruck 50 mbar Gasflasche Handelsübliche Gasflasche mit 3, 5 oder 11 kg Füllgewicht Gasschlauch -anerkannte Schlauchleitung (max. 1,5 m) Zündung Piezo-Zündung Flammenregelung stufenlos 0 bis Max. Düsendurchmesser Hauptbrenner 0,81 mm Seitenbrenner 0,71 mm LANDMANN... -
Seite 4: Lieferumfang
Warmhalterost Vorderwandstrebe Seitenbrenner-Auflage Rückwandstrebe Wagenwand Schraube M6 x 10 mm Schraube M5 x 8 mm Achse Mutter M6 Radkappe Mutter M8 (selbstsichernd) Grilleinheit (vormontiert) Mutter M8 Ablagetisch Unterlegscheibe Ø 8,5 mm (innen) Seitenbrennertisch mit Gasschlauch und Druckminderer (vormontiert) 4 LANDMANN... -
Seite 5: Explosionszeichnung
Explosionszeichnung LANDMANN... -
Seite 6: Funktion
Dieser Funke entzündet das Luft-Gas-Gemisch im Brenner. Das Luft-Gas-Gemisch der anderen Hauptbrenner wird von der Gasflamme des benachbarten Brenners entzündet. Über die Flammenregler (A, B, C) kann die Gaszufuhr (=Wärmeleistung) des jeweiligen Brenners reguliert und unterbrochen werden. G5 G6 6 LANDMANN... -
Seite 7: Bedienelemente
Druckminderer an Gasflasche anschließen (nach links, gegen den Uhrzeiger- derer sinn drehen) und abklemmen (nach rechts, im Uhrzeigersinn drehen) Druckminderer Gasdruck reduzieren Anschlussgewinde Druckmin- Verbindung Druckminderer - Gasschlauch derer Überwurfmutter Verbindung Druckminderer - Gasschlauch Gasschlauch Gas zum Brenner leiten LANDMANN... -
Seite 8: Verwendung
Grill trotz erkennbarer Schäden oder unvollständig montiert in Betrieb genommen wird. • wenn technische Änderungen am Grill vorgenommen werden. • wenn Zubehör eingesetzt wird, das nicht ausdrücklich für diesen Grill zugelassen ist (im Zweifelsfall bitte beim Kun- dendienst anfragen). • wenn keine Original-Ersatzteile von LANDMANN verwendet werden. 8 LANDMANN... -
Seite 9: Sicherheitshinweise
Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Gefahr ... eine mögliche Gefahr, die Sachschäden zur Folge haben kann, wenn nicht die genannten Maßnahmen ergriffen werden. Achtung Anwendungshinweise Piktogramm Hinweis auf ..eine hilfreiche Funktion oder einen nützlichen Tipp. LANDMANN... -
Seite 10: Gefahr „Heiße Oberflächen Und Teile
– dass der Grill sicher auf einer ebenen, ausreichend großen Fläche steht. Er darf wäh- rend des Betriebs nicht verschoben werden. Schutzmaßnahmen während des Grillens: • Grillhandschuhe tragen. • Grill nie unbeaufsichtigt lassen. Insbesondere aufpassen, dass keine Kinder oder Haus- tiere in die Nähe des Grills gelangen. 10 LANDMANN... -
Seite 11: Gefahr „Gas Entzündet Sich Leicht
Anforderungen bestehen. Bei porösen oder defekten gasführenden Verbindungen darf der Grill nicht in Betrieb genommen werden. Das gilt auch bei z. B. durch Insekten verstopfte Schläuche oder Ar- maturen, da es dabei zu einem gefährlichen Flammenrückschlag kommen kann. LANDMANN... -
Seite 12: Gefahr „Gas Verdrängt Sauerstoff
Bei längerem Nichtgebrauch, Gasflasche abklemmen und ordnungsgemäß lagern: – Gasflaschen-Ventil mit Verschlussmutter und Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden, sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! 12 LANDMANN... -
Seite 13: Montage
Lesen Sie den Text eines Montageschrittes vor der Ausführung komplett durch, da hilfreiche Hinweise manchmal erst nachfolgend aufgeführt sind. Auch wenn Sie kein erfahrener Heimwerker sind, benötigen Sie für die Montage in der Regel nicht viel länger als eine Stunde. LANDMANN... -
Seite 14: Wagen Montieren
Schrauben M6 x 10 mm (S1). 4. Schrauben Sie die Vorderwandstrebe (8) und die Rück- wandstrebe (9) an die Pfosten (3) und (4) bzw. (5) und (6). Verwenden Sie für jede Verbindungsstelle zwei Schrauben M6 x 10 mm (S1). 14 LANDMANN... - Seite 15 – Selbstsichernde M8er-Mutter (M2) aufschrauben. 11. Stecken Sie die Achse (12) durch die Bohrungen im Wagenboden (2) und montieren Sie das andere Rad (11) auf die gleiche Weise (siehe Schritt 10). 12. Stecken Sie die beiden Radkappen (13) auf die Räder (11). LANDMANN...
-
Seite 16: Grilleinheit Montieren
Innenseite der Grilleinheit gesteckt und von außen mit einer Mutter versehen. Für die beiden darunter liegenden Schrauben sind an der Grilleinheit-Seitenwand Gewindebohrungen vorhanden. Sie werden deshalb von außen gesteckt. Die vorderste Schraube wird von außen gesteckt und unterhalb der Frontblende mit einer Mutter versehen. 16 LANDMANN... -
Seite 17: Seitenbrennertisch Montieren
Die Vorgehensweise ist identisch mit der Montage des Ablagetischs (siehe Schritt 14). 16. Schrauben Sie den Verbindungsgasschlauch (17) auf die Schlauchanschlüsse des Seitenbrenners (16) und der Hauptbrenner in der Grilleinheit. Ziehen Sie die Verbindungen mit einem 19er- Gabelschlüssel fest an. LANDMANN... -
Seite 18: Fettauffangschale Einsetzen
Sie diese mit einer 5 bis 10 mm starken Lage sauberem Sand (Vogelsand, Katzenstreu). 19. Schieben Sie die Fettauffangschale (18) in die Grillein- heit (14). Brennerabdeckungen einsetzen 20. Legen Sie die Brennerabdeckungen (20) auf die Bren- ner der Grilleinheit. 18 LANDMANN... -
Seite 19: Grillroste, Warmhalterost Und Seitenbrenner-Auflage Einsetzen
Grillroste, Warmhalterost und Seitenbrenner-Auflage einsetzen 21. Legen Sie das Grillrost (21) und die Grillplatte (22) ein. 22. Legen Sie das Warmhalterost (23) und die Seitenbren- ner-Auflage (24) ein. Ihr Grill ist jetzt komplett montiert. LANDMANN... -
Seite 20: Gasflasche Anschließen Und Abklemmen
Mit einem Lecksuchmittel spüren Sie Lecks im Gassystem auf. Sie erhalten es im Baumarkt oder beim Flüssiggashändler. Bitte beachten Sie die Bedienungsanleitung des Lecksuchmittels. Das folgende Teil ist im Lieferumfang enthalten. Es entspricht der Norm, das für das jeweilige Land gilt, in das von der Firma LANDMANN geliefert wird. • Gasschlauch (am Seitenbrennertisch vormontiert) -anerkannte Schlauchleitung ausreichender Länge (max. -
Seite 21: Wichtige Hinweise Für Den Gasanschluss
5 m frei von Zündquellen ist. – Insbesondere keine offene Flamme entzünden, nicht rauchen und keine elek- trischen Verbraucher (Geräte, Lampen, Klingel usw.) schalten (Funkenüber- schlag möglich). • Achten Sie darauf, den Gasschlauch gegebenenfalls auszutauschen, wenn entspre- chende nationale Anforderungen bestehen. LANDMANN... -
Seite 22: Gasflasche Anschließen
4. Lagern Sie die Gasflasche ordnungsgemäß: – Gasflaschen-Ventil mit Schutzkappe versehen. – Gasflasche nicht lagern in Räumen unter Erdgleiche, in Treppenhäusern, Fluren, Durchgängen und Durchfahrten von Gebäuden sowie in deren Nähe. – Gasflaschen – auch leere – immer stehend lagern! 22 LANDMANN... -
Seite 23: Bedienung
Ein Knacken im Einstellglied zeigt an, dass der Piezo-Zünder zündet. Das Gas im Brenner wird entzündet. Falls die Flamme erlischt, drücken und drehen Sie den Flam- menregler (A) im Uhrzeigersinn auf „OFF“, warten 3 Minuten und wiederholen diesen Schritt. LANDMANN... -
Seite 24: Seitenbrenner Zünden
Stellen Sie gleich danach das Kochgeschirr auf den Brenner. • Unterbrechen Sie die Gaszufuhr, bevor Sie das Kochgeschirr herunternehmen. VORSICHT Stellen Sie nur für Gas-Kochstellen zugelassenes Kochgeschirr (Topf oder Pfanne) auf den Seitenbrenner. Für Gas-Kochstellen ungeeignetes Kochgeschirr kann beschädigt werden. 24 LANDMANN... -
Seite 25: Grill Außer Betrieb Nehmen
3. Warten Sie, bis alle Teile abgekühlt sind und reinigen Sie dann alle verschmutzten Teile (siehe Kapitel „Reinigung“). 4. Schließen Sie den Deckel der Grilleinheit und den des Seitenbrenners. 5. Bei längerem Nichtgebrauch: Klemmen Sie die Gasflasche ab (siehe Kapitel „Gasflasche abklemmen“). Lagern Sie den Grill an einem trockenen Ort. LANDMANN... -
Seite 26: Reinigung
Die Gasaustrittsdüsen an den Einstellgliedern (unter den Frontblenden) können bei Bedarf mit einer Nadel gereinigt wer- den. Warnung: Brand- und Explosionsgefahr Alle anderen gasführenden Teile dürfen nur von einem Fachmann gereinigt werden. Zerlegen Sie auf keinen Fall die Einstellglieder! 26 LANDMANN... -
Seite 27: Wartung
Achten Sie darauf, den Schlauch ggf. auszutauschen, wenn entsprechende nationale Anforderungen bestehen. Umwelthinweise und Entsorgungsmaßnahmen Achten Sie auf Sauberkeit im Umgang mit dem Grill. Zur Entsorgung des Grills, zerlegen Sie ihn in seine Einzelteile. Geben Sie Metalle und Kunststoffe in die Wiederverwertung. Beachten Sie die örtlichen Bestimmungen. LANDMANN... -
Seite 28: Fehlersuche Und Störungsbeseitigung
Nadel reinigen Sonstiges Gassystem verstopft Gassystem vom Fachmann reinigen las- Temperatur am Grill zu niedrig Zu kurze Aufheizzeit Grilleinheit-Deckel schließen und Flam- menregler auf Max. stellen Gasaustrittsöffnungen am Brenner Verstopfungen am Brenner entfernen verstopft 28 LANDMANN... - Seite 29 Flammenrückschlag auf Grund von 1. Sofort Flaschenventil schließen (G1 räusch Verstopfungen am Brenner nach rechts, im Uhrzeigersinn dre- hen) 2. Drei Minuten warten und Grill erneut in Betrieb nehmen 3. Tritt die Störung erneut auf, Brenner ausbauen und reinigen LANDMANN...
- Seite 30 30 LANDMANN...
-
Seite 31: Konformitätserklärung
Konformitätserklärung LANDMANN... - Seite 32 LANDMANN GmbH & Co. Handels-KG Am Binnenfeld 3 - 5 D - 27711 Osterholz – Scharmbeck e-mail: ohz@landmann.de Internet: www.landmann.com Hotline Mo - Do 8:00 bis 16:45Uhr Fr 8:00 bis 15:30Uhr Tel.: +49 (0) 4791 – 308 - 59 oder 78...
