Lieferumfang; Bedienelemente - Landmann triton 4.1 Montage- Und Betriebsanleitung

Inhaltsverzeichnis

Werbung

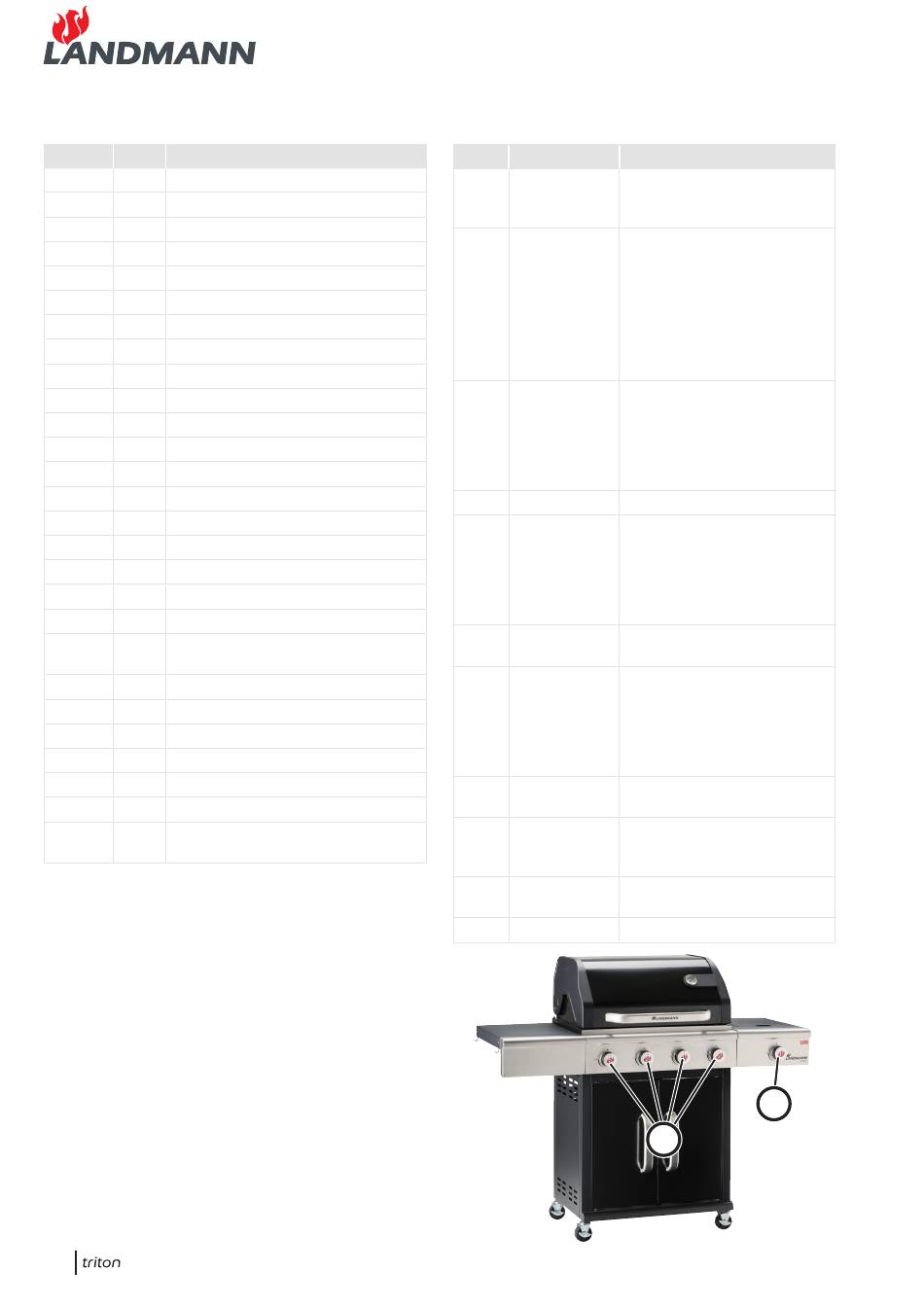

Lieferumfang

Pos.
Anz. Bezeichnung
1
1
Seitenwand, links
2
1
Seitenwand, rechts
3
1
Bodenplatte
4
1
Rückwand
5
1
Querstrebe
6
1
Winkelbeschlag, links
7
1
Winkelbeschlag, links
8
4
Laufrolle
9
1
Unterschrankblende
10
1
Brennereinheit (vormontiert)
11
1
Seitentisch
12
1
Seitentischblende
13
1
Seitenbrenner
14
1
Seitenbrennerblende
15
1
Seitenbrennerbedienknopfblende
16
1
Seitenbrennerrost
17
1
Deckelgriff
18
2
Unterschranktür
19
2
Türgriff
20
5
Bedienknopf für Einstell-
glied (Flammenregler)
21
4
Brennerabdeckung
22
1
Grillrost, links
23
1
Grillrost, rechts
24
1
Warmhalterost
25
1
Fettauffangblech
26
1
Fettauffangschublade
1
Schraubenkarte mit
Montagematerial
4
4.1

Bedienelemente

Pos. * Bezeichnung
Funktion
A
Integrierte
Gas zünden, welches bei
Piezozün-
geöffnetem Flammenreg-
dung
ler in den Brenner strömt
B
Flammen-
Gas in den zugehörigen
regler der
Brenner der Grillein-
Grilleinheit
heit leiten (drücken, auf
„große Flamme" drehen
und gedrückt halten)
Nach Zündung Wärmezu-
fuhr für jeweilige Brenner-
seite einstellen (drehen)
C
Seiten-
Gas in den Seitenbrenner
brenner
leiten (drücken, auf„große
Flamme" drehenund
gedrückt halten).Nach
Zündung Wärmezufuhr
einstellen (drehen).
G0
Gasflasche
Brennmittel-Behälter
G1
Flaschen-
Trennende Schutzeinrich-
ventil
tung; Gaszufuhr öffnen
(nach links, gegen den
Uhrzeigersinn drehen) und
schließen (nach rechts, im
Uhrzeigersinn drehen)
G2
Flaschenven-
Verbindung Gasfla-
tilgewinde
sche - Druckminderer
G3
Überwurf-
Druckminderer an Gas-
mutter
flasche anschließen (nach
Druckmin-
links, gegen den Uhr-
derer
zeigersinn drehen) und
abklemmen (nach rechts,
im Uhrzeigersinn drehen)
G4
Druckmin-
Gasdruck reduzieren
derer
G5
Anschluss
Verbindung Druckmin-
Druckmin-
derer - Gasschlauch
derer
G6
Schlauch-
Verbindung Druckminderer
schelle
- Gasschlauch fixieren
G7
Gasschlauch
Gas zum Brenner leiten
C
B
