6.4 Connexion et alimentation de plusieurs luminaires en série
Le pilote LED VF 650W peut être utilisé pour alimenter jusqu'à sept luminaires VF90W ou cinq luminaires VF120W
simultanément. Chaque luminaire a un câble d'entrée d'alimentation (connecteur mâle) et un câble de sortie
d'alimentation (connecteur femelle). Le câble de sortie d'alimentation du pilote LED est connecté au câble
d'entrée d'alimentation du luminaire1.
Le câble de sortie d'alimentation du luminaire 1 est connecté au câble d'entrée d'alimentation du luminaire 2.
Le câble de sortie d'alimentation du luminaire 2 est connecté au câble d'entrée d'alimentation du luminaire 3 et
ainsi de suite jusqu'à ce que tous les luminaires soient connectés.

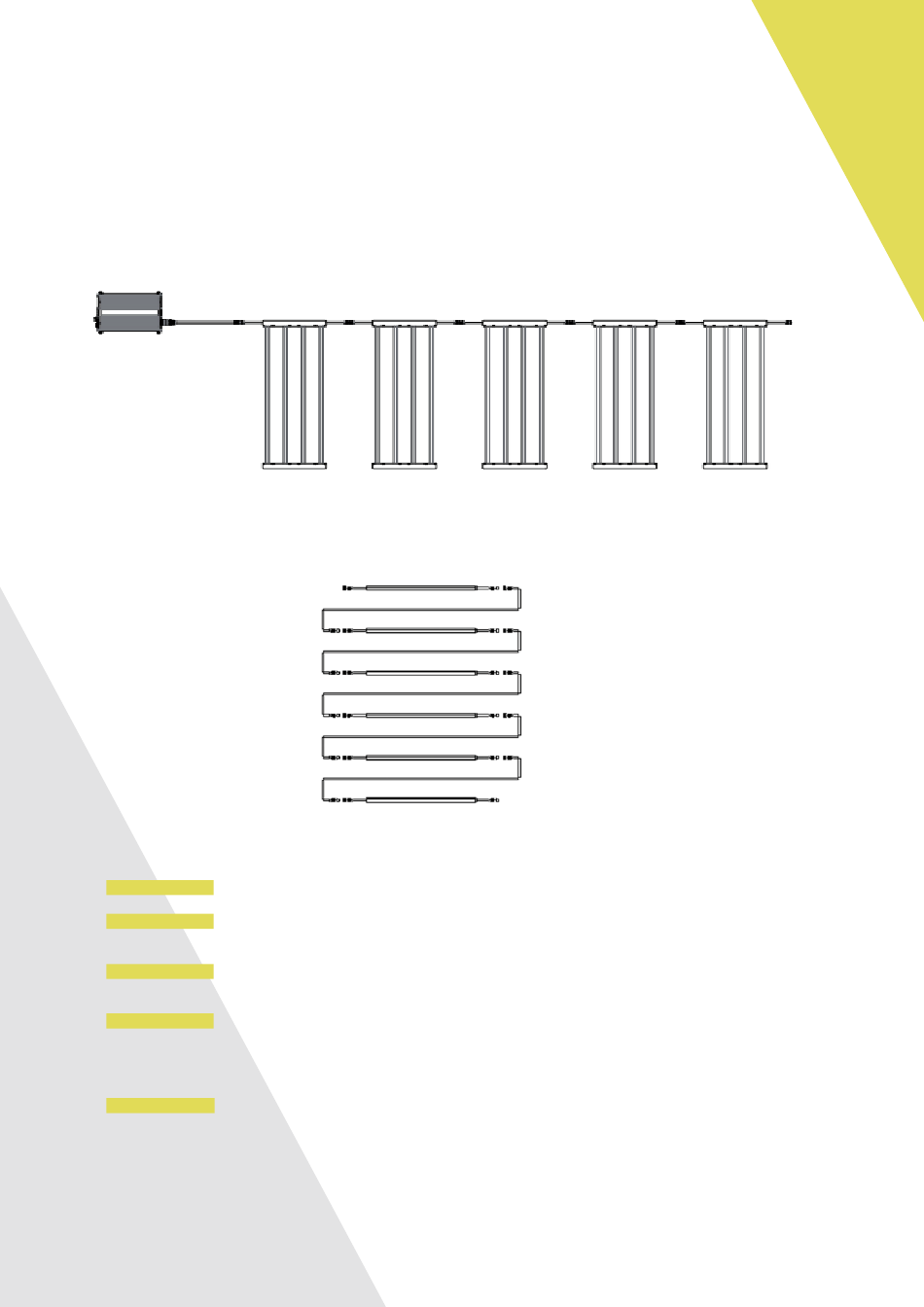

Exemple de plan de raccordement horizontal :
Pour des plans d'éclairage alternatifs et une plus grande flexibilité, des câbles de connexion d'extension sont
vendus séparément.
Exemple de plan de raccordement vertical avec câbles de raccordement prolongateurs :
6.5 CONNEXION DU LUMINAIRE DE LED AU RESEAU ELECTRIQUE
Avertissement ! Assurez-vous que l'alimentation du secteur est coupée.
Avertissement ! Assurez-vous que le câble d'alimentation n'est pas enroulé et ne touche aucune surface
chaude.
Avertissement ! Connectez les câbles conformément aux règles locales, aux réglementations de sécurité et au
code électrique.
Avertissement ! Si vous n'utilisez pas de contrôleur d'éclairage externe, assurez-vous que l'équipement de
réglage externe peut faire face au courant d'appel du luminaire LED. Utilisez toujours un interrupteur temporisé
adapté à la puissance nominale de charge capacitive. N'utilisez jamais de minuteries domestiques pour
allumer le luminaire LED !
Avertissement ! Ne pas connecter ou déconnecter le luminaire LED sous charge.
Assurez-vous que le connecteur femelle autobloquant du câble d'alimentation du pilote de LED est correcte-
ment aligné sur le connecteur mâle correspondant sur le pilote et poussez ensemble jusqu'à ce qu'il
s'enclenche.
Branchez la fiche d'alimentation secteur sur le transformateur/l'alimentation électronique.
Mettez l'appareil sous tension
