6.3 CHANGEMENT ET CONNEXION DU VARIATEUR MANUEL OU DU
CONTROLEUR D'ECLAIRAGE EXTERNE ET REGLAGE DE L'INTENSITE LUMINEUSE
S'il n'y a pas de variateur connecté au pilote, le luminaire à LED s'allume à 100 % depuissance lorsque
l'alimentation secteur du pilote est activée.
Le luminaire peut être allumé/éteint s'il y a un contrôleur connecté au port Dimming IN du pilote.
L'intensité lumineuse du luminaire LED peut être ajustée sans modifier le spectre ni perdre en efficacité. Cela
signifie que le PPF peut être ajusté au niveau correct pour le cycle de croissance.
Le pilote LED peut être connecté à un panneau de commande Lumatek Plus/contrôleur d'éclairage universel
0-10 V (tous vendus séparément) pour l'alternance et le contrôle de la variation.
Si vous connectez le panneau de commande Lumatek au pilote, veuillez utiliser le câble du contrôleur de
liaison fourni dans la boîte du contrôleur. Assurez-vous que les connecteurs sont correctement alignés, puis
poussez ensemble jusqu'à ce qu'ils s'enclenchent.
Pour déverrouiller : tournez le connecteur de verrouillage par rotation dans le sens inverse des aiguilles d'une
montre et tirez.
Pour contrôler une série de branchements de LED, utilisez d'abord le câble de liaison fourni dans le boîtier du
panneau de commande Lumatek pour connecter l'un des canaux du contrôleur au port DIM IN du premier
pilote VF650W de la série.
Utilisez le câble de branchement en série de LED (vendu séparément) pour terminer la connexion entre le
premier pilote VF650W en vous connectant du port DIM OUT au port DIM IN du pilote VF650W suivant. Répétez
le processus de connexion du câble de branchement (vendu séparément) si vous avez besoin de connecter
plus de pilotes LED VF650W à la série.
Remarque : il y a une limite à la connexion en série de pilotes LED VF650W établie par le panneau de
commande Lumatek. Les recommandations sont de 50 unités de pilotes LED VF650W connectés à chaque
canal du contrôleur. Le panneau de commande Lumatek a deux canaux, la limite est donc de 100 unités de
pilotes LED VF650W (50 pilotes LED LED650W par canal).
L'intensité lumineuse (niveau PPF) peut être ajustée entre 20 % et 100 % de la puissance lumineuse

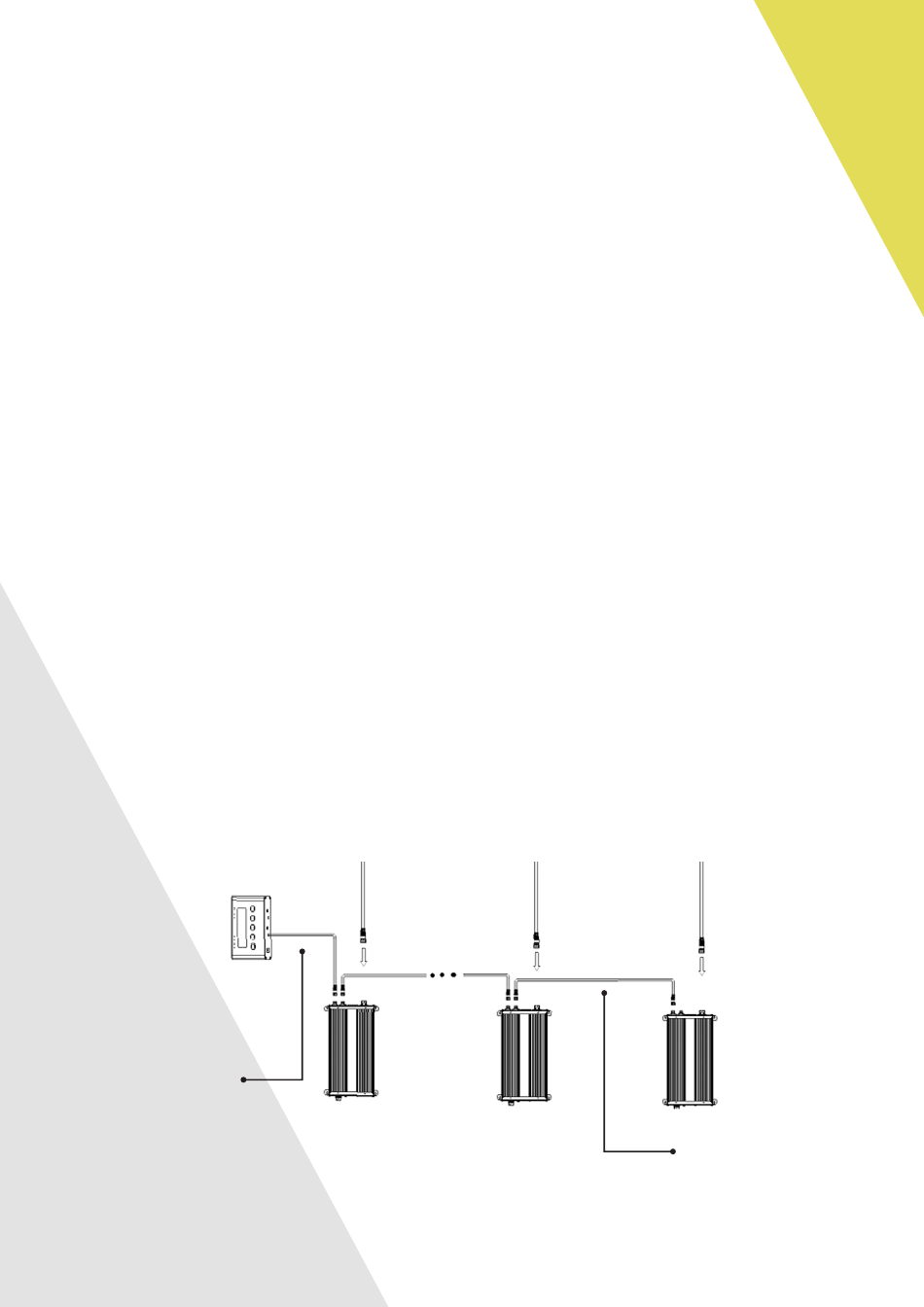

Câble de liaison,
fourni dans le
boîtier du panneau
de commande
numérique Lumatek
Connection à Connection à
5 x VF120W ou 5 x VF120W ou
7 x VF90W 7 x VF90W
Connection à
5 x VF120W ou
7 x VF90W
Câble de
connexion/branchement
en série LED de 5 mètres,
vendu séparément
